Procedimiento de rigging del Ti-SUB

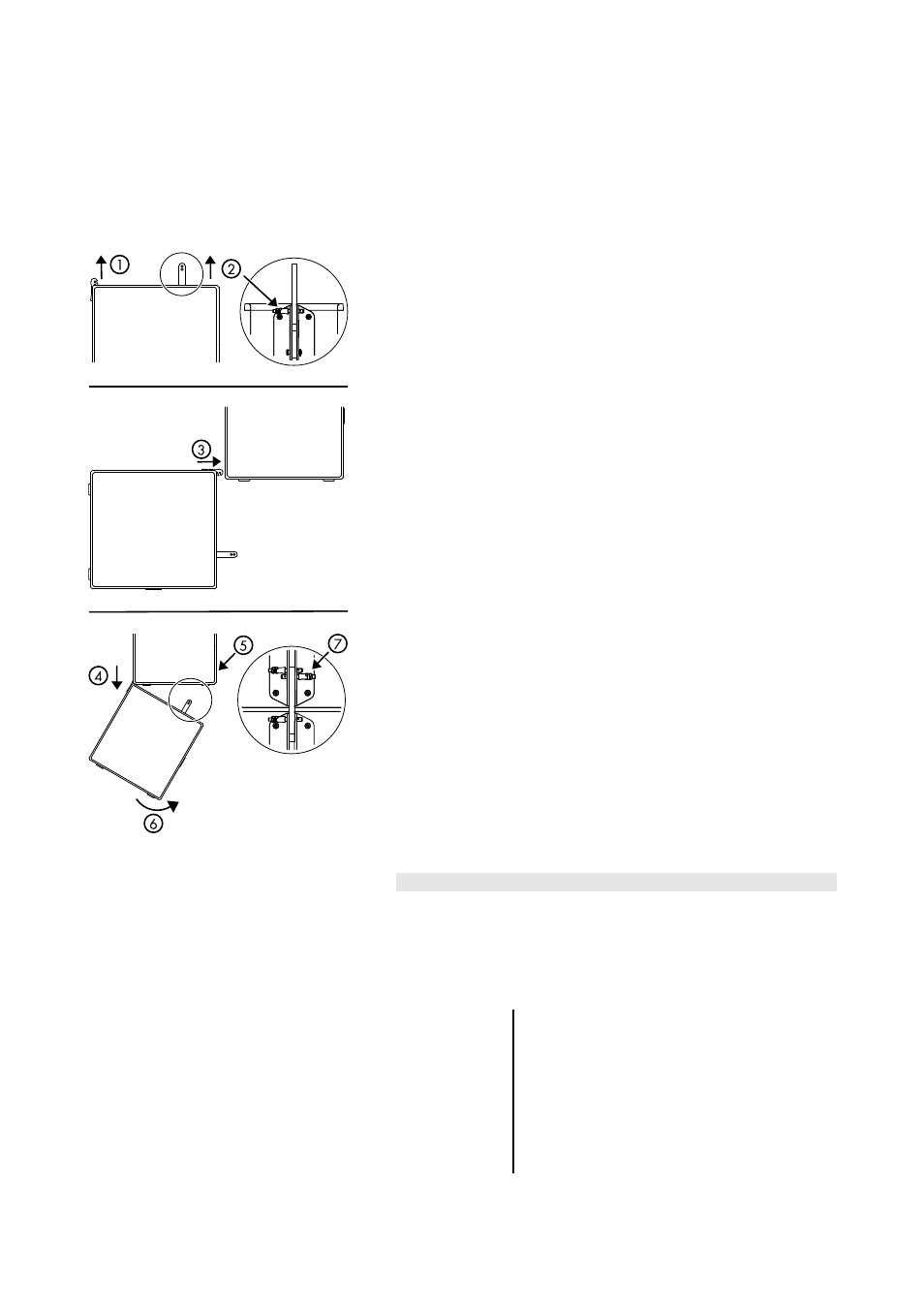

Fig. 2: Montaje de cajas Ti-SUB
Los arreglos de la Serie Ti con cajas Ti-SUB en la parte superior del
arreglo se configuran con la estructura de rigging T Z5370. El
procedimiento de rigging sigue la descripción que se ofrece en el
manual de rigging de la Serie T, que se proporciona con la estructura
de rigging (o bumper) T. No obstante, las cajas Ti-SUB tienen diferentes
mecanismos de rigging frontales. El rigging frontal del Ti-SUB incluye
unos anclajes fijos en lugar de pins de bloqueo y se oculta tras una
cubierta del mismo color que la caja.
Para conectar una caja Ti-SUB a una Estructura de rigging T y en la
parte superior de un arreglo de la Serie Ti, proceda como sigue:
1. Deslice hacia fuera las barras metálicas de unión frontales de
la caja.
2. Desbloquee el anclaje de la conexión posterior y deslice la
conexión posterior hasta su posición de parada.
Inserte el pin de anclaje para fijar la conexión posterior en su
sitio.
3. Mantenga la caja a un ángulo de 90° respecto a la
caja/estructura superior e inserte las barras metálicas de unión
frontales en el rigging frontal de la caja superior.
4. Permita que la caja se deslice hacia abajo lentamente y
compruebe que los ganchos descansan en los anclajes.
5. Desbloquee los pins de bloqueo en la cincha del rigging
trasero de la caja superior.
6. Levante la parte posterior de la caja e inserte la conexión
posterior en la cincha del rigging trasero de la caja/estructura
superior.
7. Inserte dos pins de bloqueo en la conexión posterior de la caja
superior.
Opciones de caja de Ti-SUB
La versión en color especial (SC) de la caja está disponible en todos los
colores de la tabla RAL. El tipo de conector es NL4.
La versión resistente a las inclemencias del tiempo (WR) sólo está
disponible en negro. Está equipado con un cable de entrada fijo (5 m /
16,4 ft, H-07-RN-F 2 x 2,5 mm
2 /AWG 13).
¡PRECAUCIÓN! La opción WR permite que los altavoces funcionen
en condiciones ambientales cambiantes, pero no se
ha previsto para que se habilite de modo
permanente
con altavoces que funcionen
desprotegidos en exteriores.
- Sitúe una cubierta adicional sobre los altavoces.
- Siempre coloque las cajas horizontalmente o
con cierta inclinación hacia abajo.
