Una descripción detallada de la planificación y el diseño de arreglos T
se ofrece en la información técnica "TI 385 Diseño del sistema de las
series J, Q y T con ArrayCalc de d&b" que también se proporciona con
la Estructura de rigging T. La calculadora de arreglos ArrayCalc de d&b
se puede descargar del sitio web de d&b en
www.dbaudio.com .
Conexiones
1
2
3
4
5
1
2
3
4
5
passive
crossover

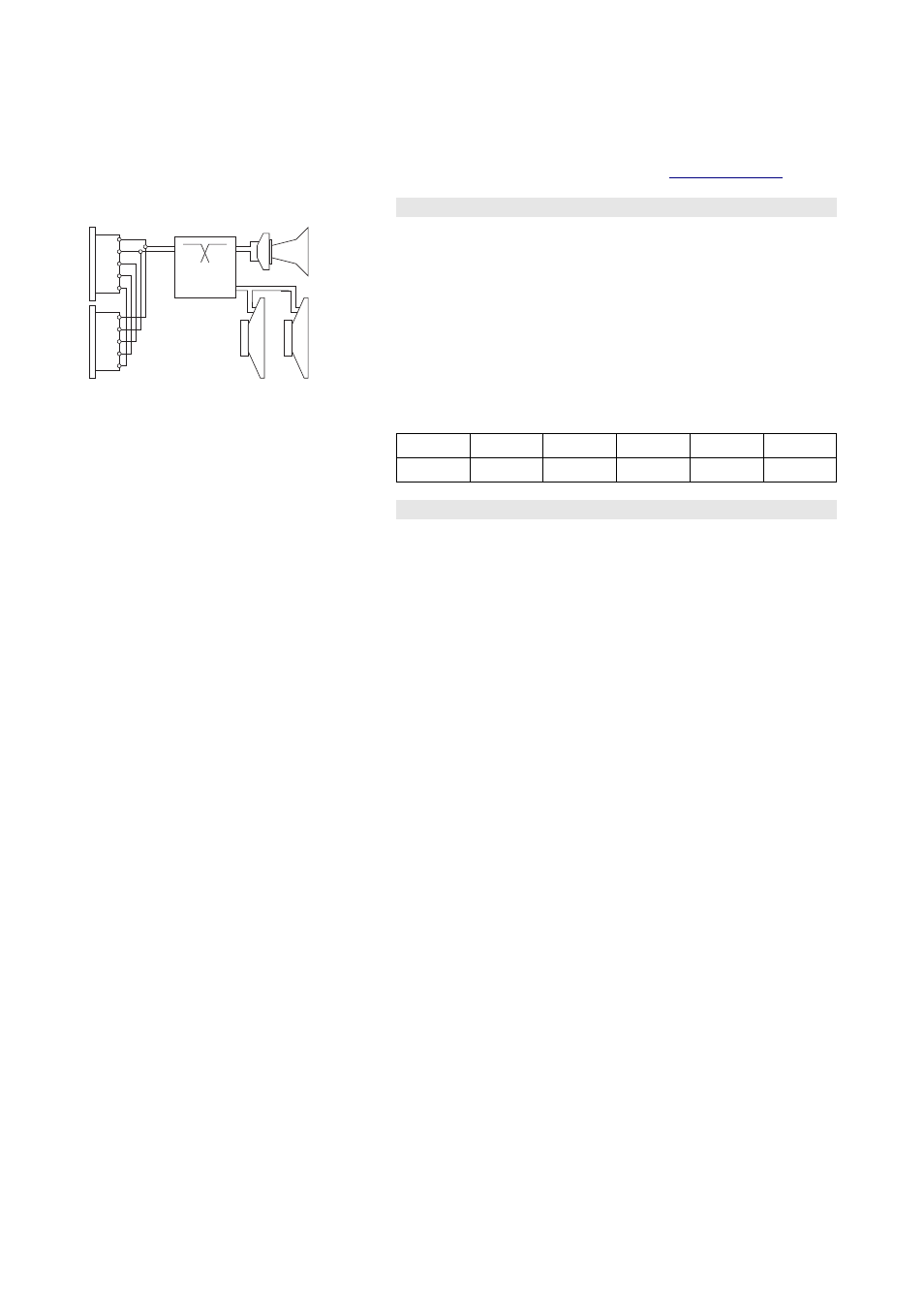

Fig. 4: Cables del conector
La caja del T10 está provista con un par de conectores EP5. Los cinco
pins de ambos conectores están cableados en paralelo. El T10 utiliza
asignaciones de pins 1/2. Los pins 3/4 y 5 se designan a los
subwoofers activos, donde el pin 5 se utiliza para SenseDrive (sólo
disponible cuando se usa un amplificador D12 y cableado de 5 hilos).
Usando el conector macho como entrada, el conector hembra permite
la conexión directa de altavoces adicionales.
El T10 se puede suministrar con conectores NL4 como opción.
Los equivalentes de los pins de EP5 y de los conectores NL4 se
enumeran en la tabla siguiente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Funcionamiento con D6 o D12
Seleccione la configuración de controlador T10.
Los amplificadores D6 y D12 proporcionan tres configuraciones para
los altavoces T10.
En el amplificador D12 están disponibles en los modos "Dual Channel"
y "Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12, puede accionar hasta un
total de cuatro altavoces T10.
Configuraciones "T10 Arc" y "T10 Line"
Estas configuraciones se seleccionan cuando los altavoces T10 se
utilizan como fuentes lineales. La selección de una u otra dependerá de
la curvatura del arreglo. Ambas configuraciones se pueden utilizar en
un arreglo.
La configuración "Arc" se utiliza con los altavoces T10 cuando están en
secciones curvadas del arreglo.
La configuración "Line" se utiliza para secciones largas del arreglo con
tres o más ajustes consecutivos entre cajas de 0°, 1° o 2°. Comparada
con la configuración "Arc", el rango medio superior se reduce para
compensar la extensión del nearfield o campo cercano.
La transición desde la configuración "Line" a la de "Arc" dentro del
arreglo se realiza en función de la progresión del ángulo entre cajas,
pero admite determinadas desviaciones debido a la conexión de las
cajas en grupos de hasta cuatro.
Configuración "T10 PS"
Esta configuración debe seleccionarse cuando los altavoces T10 se
configuran como fuente puntual o cuando se utilizan como cajas
individuales con trompeta en configuración de arreglo lineal (p. ej.
front-fill o montado en el techo).
