T10

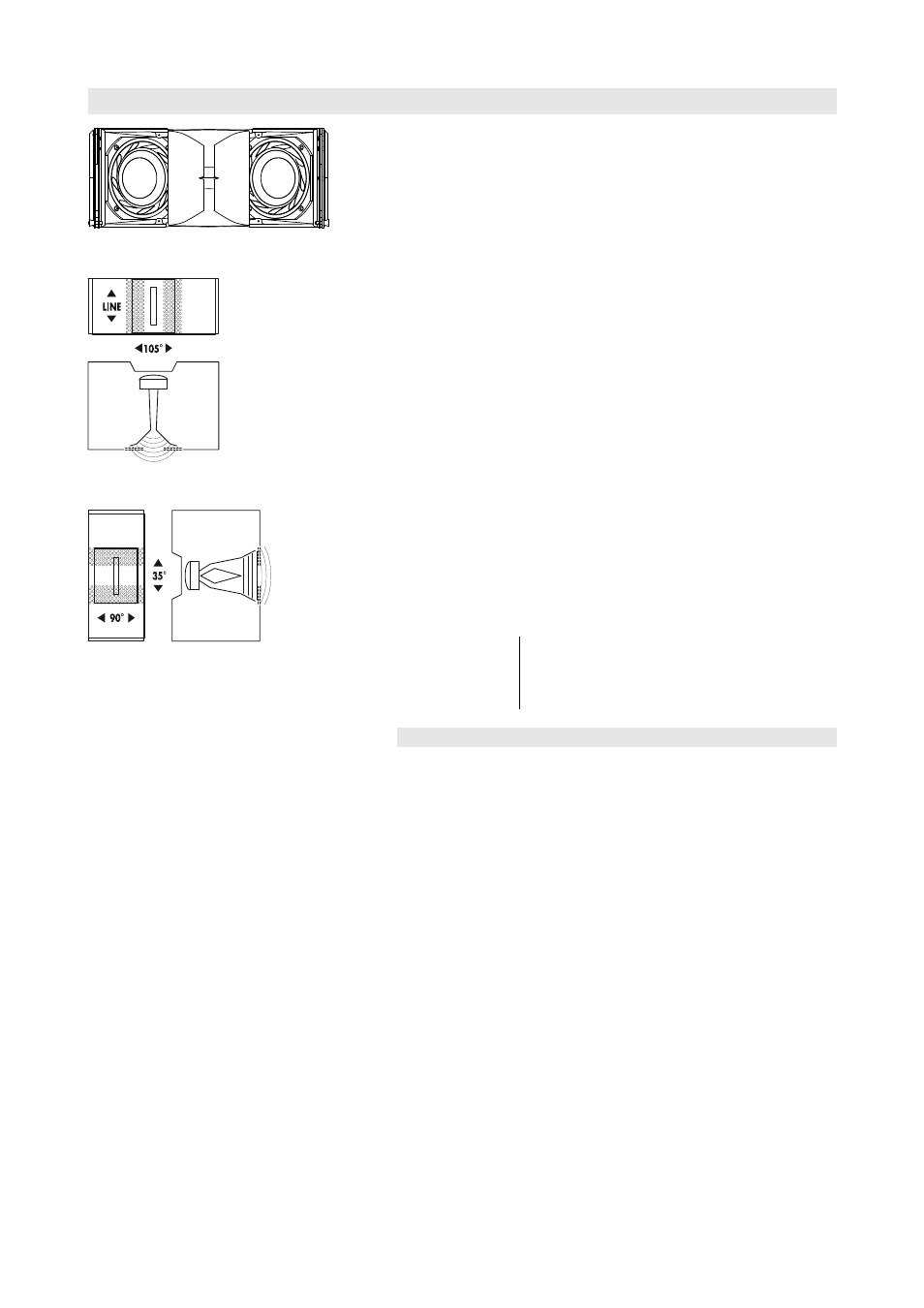

Fig. 1: Altavoz T10
Fig. 2: Trompeta y lente de T10
en configuración de fuente lineal
Fig. 3: Trompeta y lente de T10
en configuración de fuente puntual
El T10 es un sistema de altavoces muy compacto que se puede utilizar
como arreglo lineal y también como altavoz de fuente puntual de gran
directividad. Para estas aplicaciones, la caja del T10 proporciona dos
características de dispersión diferentes que se pueden intercambiar sin
herramientas.
El núcleo del diseño es una combinación exclusiva de una guía de
ondas giratoria con una trompeta y una lente acústica. La trompeta
proporciona originariamente una fuente de línea vertical con dispersión
horizontal de 90°. La lente forma parte de la rejilla frontal y amplía la
dispersión de altas frecuencias (HF) en el modo de arreglo lineal en
105°. Cuando se utiliza en vertical como fuente puntual, la lente curva
el frente de onda de la fuente lineal y proporciona un patrón de
dispersión de 90° x 35°.
El T10 es un diseño de dos vías que emplea motores de 6,5” duales, un
motor de compresión de salida de 1,4” y red de crossover pasivo. Los
motores de graves están situados en una disposición dipolar que
proporciona un control de dispersión excepcional a las frecuencias más
bajas. Su respuesta de frecuencia se extiende desde 68 Hz hasta
18 kHz.
La caja del T10 está hecha de espuma dura integral de poliuretano con
acabado de pintura negra resistente a los impactos y a las inclemencias
del tiempo. Su forma permite configurar el sistema como una sola
unidad en orientación vertical o como arreglo lineal con los ajustes
verticales definidos por el usuario. La parte frontal de la caja del
altavoz está protegida por una rejilla metálica rígida y una espuma
transparente acústicamente.
¡PRECAUCIÓN! Los altavoces T10 sólo deben funcionar con un
amplificador de d&b correctamente configurado
porque, en caso contrario, existe el riesgo de
dañar los componentes del altavoz.
Componentes de rigging y arreglos de la Serie T
Para las aplicaciones de fuente puntual, el T10 está provisto con seis
inserciones roscadas para conectar a diferentes accesorios de rigging,
como, por ejemplo, Z5371 Soporte para colgar T, Z5372 Soporte
horizontal T, Z5354 Adaptador para colgar E8/E12 o Z5020/25
Adaptador para colgar 02/03.
Cuando se aplica como arreglo lineal, las cajas se conectan
mecánicamente mediante anclajes de rigging a ambos lados de la parte
frontal de la caja y un anclaje central en la parte posterior de la caja.
Todos los componentes de rigging necesarios están montados en la caja
y se ocultan o se despliegan cuando se necesita. Los ángulos entre cajas
colindantes se pueden configurar desde 0° hasta 15°.
Se ofrece una descripción detallada de los componentes de rigging de
la Serie T en el Manual de rigging de la Serie T que se proporciona con
la Estructura de rigging (o bumper) Z5370 T.
Los arreglos lineales de T10 de hasta 3 cajas pueden sostenerse con el
Z5373 Soporte múltiple T, que permite un fácil direccionamiento del
arreglo tanto volado como montado sobre trípode.
