Características de la dispersión

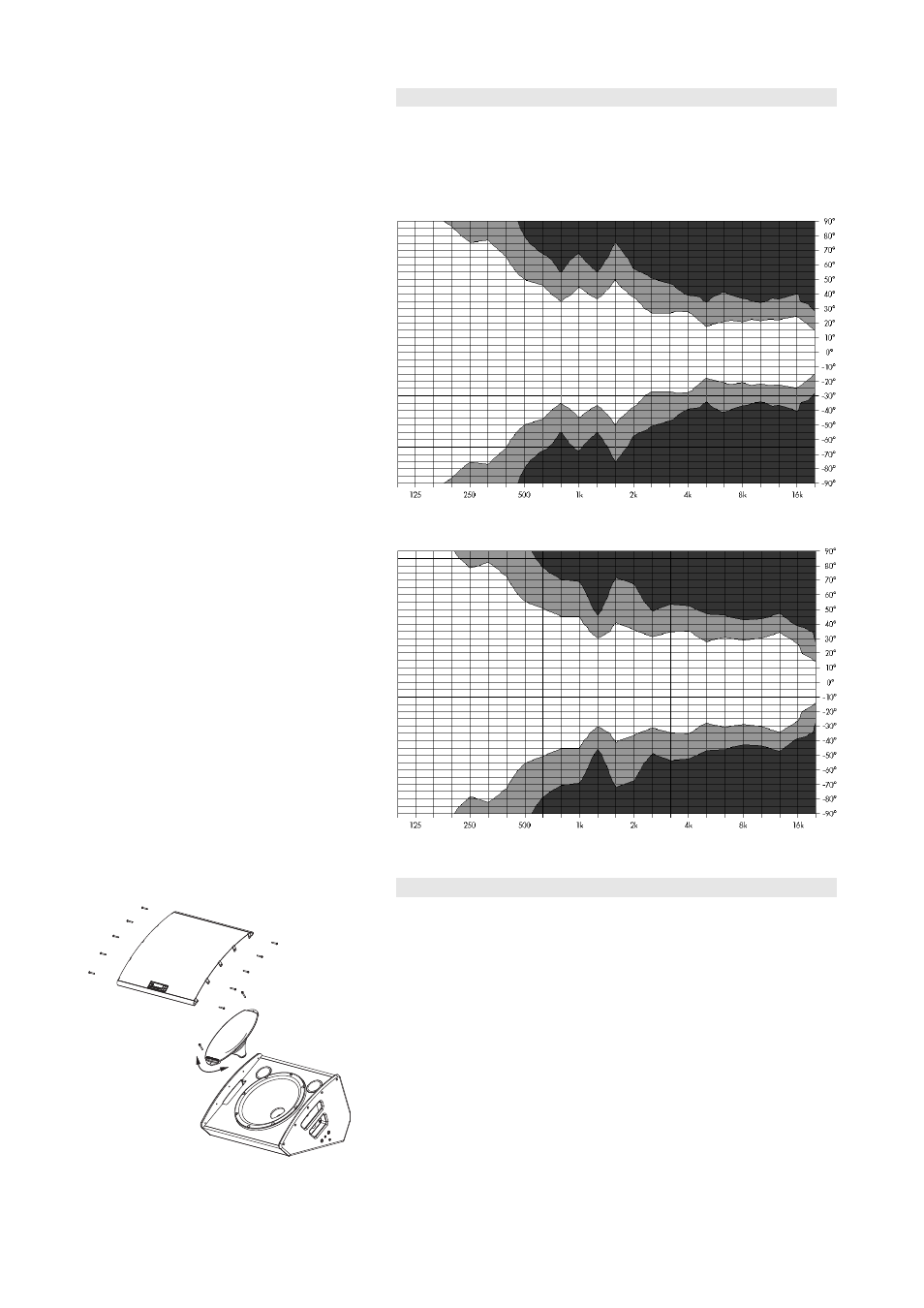

Estos gráficos muestran la sobrefrecuencia del ángulo de dispersión de
la caja M4 trazada con líneas de presión acústica uniforme (isóbaras) a
–6 dB y –12 dB. Las características se refieren al funcionamiento del
monitor. Cuando se utiliza como un sistema de distancia, la dispersión
horizontal corresponde al gráfico vertical, y viceversa.
Diagrama de isobara de M4 horizontal, configuración de monitor
(vertical, configuración de distancia)
Diagrama de isobara de M4 vertical, configuración de monitor
(horizontal, configuración de distancia)
Alteración de las características de la dispersión
Alteración de las características de la
dispersión
Para aplicaciones de instalación que lo requieran, las características de
dispersión del conjunto de motor y trompeta se puede girar en
incrementos de 45°. Proceda como sigue:
Herramientas necesarias: llave dinamométrica con torx n.° 25.
1. Desatornille los 10 tornillos que sostienen la rejilla frontal y sáquela.
2. Desatornille los tornillos que sostienen el reborde de la trompeta y
los dos tornillos opuestos en el motor de 15" para lograr la
orientación deseada.
3. Gire la trompeta a la orientación deseada.
4. Vuelva a poner todos los tornillos y apriételos a 2 Nm.
5. Vuelva a colocar la rejilla frontal y apriete todos los tornillos a
4 Nm.
