M4

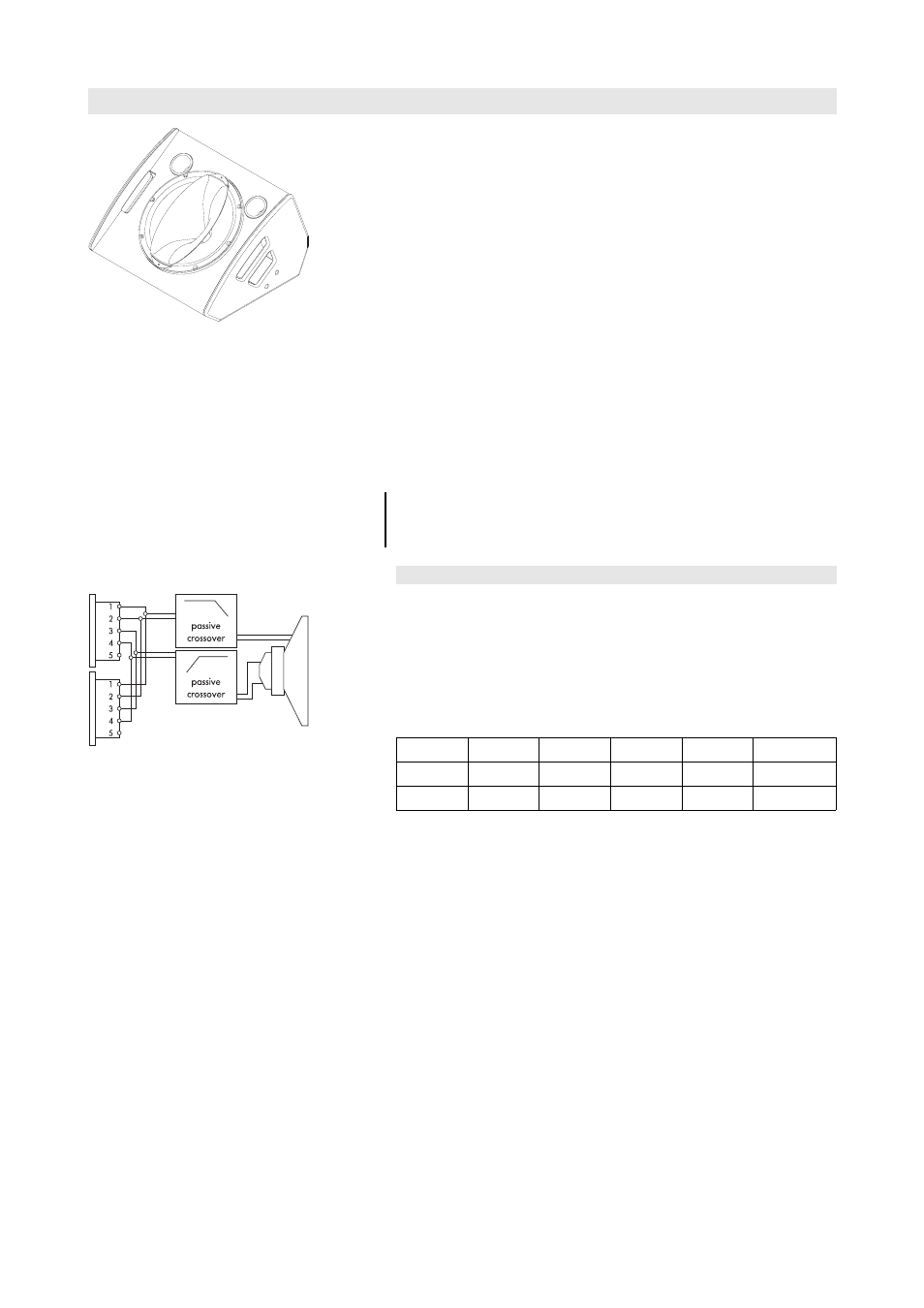

Altavoz M4
M4 es un monitor de escenario de alto rendimiento que utiliza un
diseño de motor coaxial de salida integrado de 15”/1,3” con imán de
neodimio y carga de trompeta de directividad constante. Su dispersión
de 50°x70° (hor. x ver.) ofrece un área de cobertura definida con
exactitud en el escenario. Si se utiliza en vertical, el M4 sirve como
potente altavoz PA frontal (70°x50°) para diferentes aplicaciones.
El M4 tiene un diseño de dos vías con una red de frecuencia de cruce
pasiva integrada. También puede funcionar en modo activo de dos vías
cambiando la configuración del amplificador D12, sin modificar el
altavoz. Su respuesta de frecuencia va de 55 Hz a 17 kHz.
La caja del M4 está hecha de contrachapado y el acabado es pintura
resistente al impacto. La parte frontal de la caja del altavoz está
protegida por una rejilla metálica rígida delante de una espuma
acústicamente transparente sustituible. Los paneles laterales incorporan
un par de asas, un punto de anclaje para montaje en poste y cuatro
inserciones roscadas M10 para conectar diferentes dispositivos de
rigging y abrazaderas. Los dos patines ranurados en el panel inferior
impiden que la caja arañe el suelo y los movimientos no deseados.
¡PRECAUCIÓN! Los altavoces M4 sólo deben funcionar con un amplificador de d&b
correctamente configurado porque, en caso contrario, existe el riesgo
de dañar los componentes del altavoz.
Conexiones
Cables del conector
La caja del M4 está provista con un par de conectores EP5. Todos los
pins de ambos conectores están cableados en paralelo. Usando el
conector macho como entrada, el conector hembra permite la conexión
directa de altavoces adicionales.
El M4 se puede suministrar con conectores de salida NL4 como opción.
Los equivalentes de los pins de EP5 y de los conectores de NL4 se listan
en la tabla siguiente.
LF + LF – HF + HF – n.d.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
