Conexiones

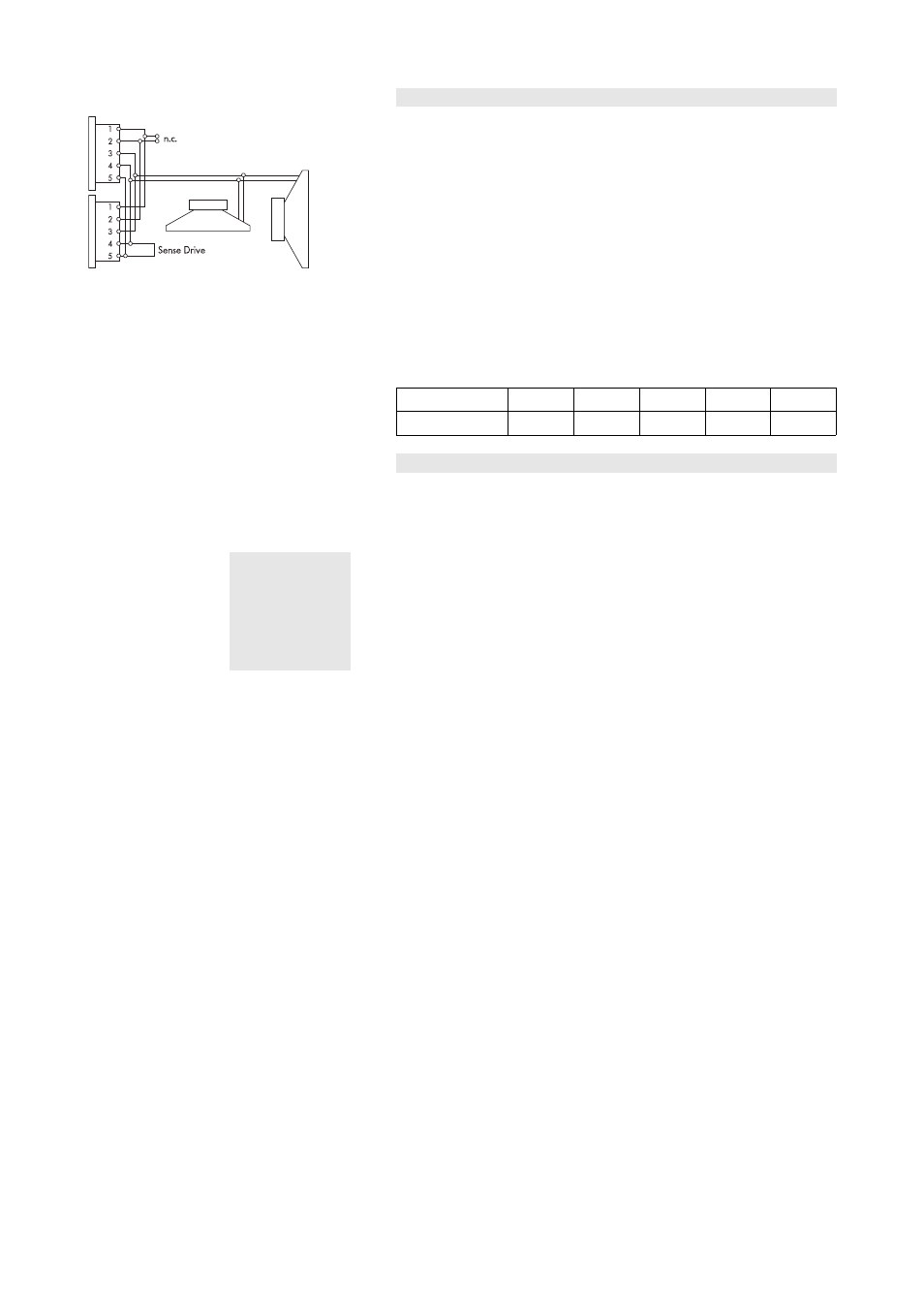

Fig. 2: Cables del conector
La caja del B4-SUB está provista con un par de conectores EP5. Los
cinco pins de ambos conectores están cableados en paralelo. B4-SUB
utiliza las asignaciones de pins 3/4 y 5. El pin 5 se utiliza para
SenseDrive (sólo está disponible si se utiliza un amplificador D12 y
cableado de 5 hilos). Los pins 1/2 se asignan a los sistemas de rango
completo de la Serie E y de la Serie T. Usando el conector macho como
entrada, el conector hembra permite la conexión directa de altavoces
adicionales.
El B4-SUB se puede suministrar con conectores NL4 como opción. La
función SenseDrive de D12 no está disponible cuando se utilizan
conectores NL4.
Los equivalentes de los pins de EP5 y de los conectores NL4 se
enumeran en la tabla siguiente.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.d.
Funcionamiento con D6 o D12
Seleccione la configuración de controlador B4-SUB.
En el amplificador D12 está disponible en los modos “Dual Channel” y
“Mix TOP/SUB”.
¡IMPORTANTE! La selección de la configuración B4-SUB permite que funcionen hasta
dos altavoces B4-SUB por el canal de D6 o D12 respectivo.
Para aplicar SenseDrive al subwoofer, deben utilizarse conectores EP5
y cables de 5 hilos. Cuando funciona en el modo "Mix TOP/SUB", el
subwoofer debe alimentarse desde el conector B de salida del
amplificador D12.
Circuito de 100 Hz
Si se selecciona el circuito de 100 Hz, la frecuencia superior de
funcionamiento del sistema se reduce de 150 Hz a 100 Hz. Se puede
usar si los subwoofers B4-SUB accionados activamente se utilizan como
complemento de cajas de la Serie E que funcionan en modo full range,
p. ej. en un sistema de sonido distribuido. El modo de 100 Hz también
se puede utilizar para compensar los efectos de la conexión cercana
entre B4-SUB y cajas de la Serie E que funcionan en modo CUT. Con
las cajas de la Serie T, se recomienda el modo estándar.
B4-SUB Manual, (1.1 ES) Página 5 de 8
