B4-SUB
El B4-SUB es un subwoofer cardioide compacto de alto rendimiento
que se utiliza con los altavoces de la Serie E y de la Serie T de d&b.
El B4-SUB aloja dos motores de neodimio de larga excursión en una
configuración cardioide integrada: un motor de 15“ en un diseño bass-
reflex encarado hacia delante y un motor de 12” en diseño bandpass
de dos cámaras que emite hacia detrás. La disposición y el ajuste
proporcionan un patrón de dispersión cardioide mediante un solo canal
del amplificador.
Su respuesta de frecuencia se extiende de 40 Hz a 150/100 Hz.
La caja del B4-SUB está hecha de contrachapado con un acabado de
pintura negra resistente a los impactos y a las inclemencias del tiempo.
La parte frontal de la caja del altavoz está protegida por una rejilla
metálica rígida y una espuma transparente acústicamente. En la parte
superior e inferior del frontal de la caja se han provisto unas
retenciones para la fijación de la tapa de transporte opcional E7922.
La caja incorpora un par de asas y, montados en el panel posterior,
hay dos conectores EP5 o NL4 y cuatro ruedas resistentes. Un reborde
roscado M20 en el panel superior acepta el Soporte de altavoz Z5013
de d&b para aplicaciones con cajas de la Serie E y la Serie T de d&b.
Dos patines de plástico impiden el movimiento de la caja y protegen el
panel inferior de arañazos. En el panel superior de cada caja se
incorporan unos entrantes con la forma correspondiente que impiden el
movimiento de la caja cuando se apilan B4-SUB.
¡PRECAUCIÓN! Los altavoces B4-SUB sólo deben funcionar con un amplificador de d&b
correctamente configurado porque, en caso contrario, existe el riesgo
de dañar los componentes del altavoz.

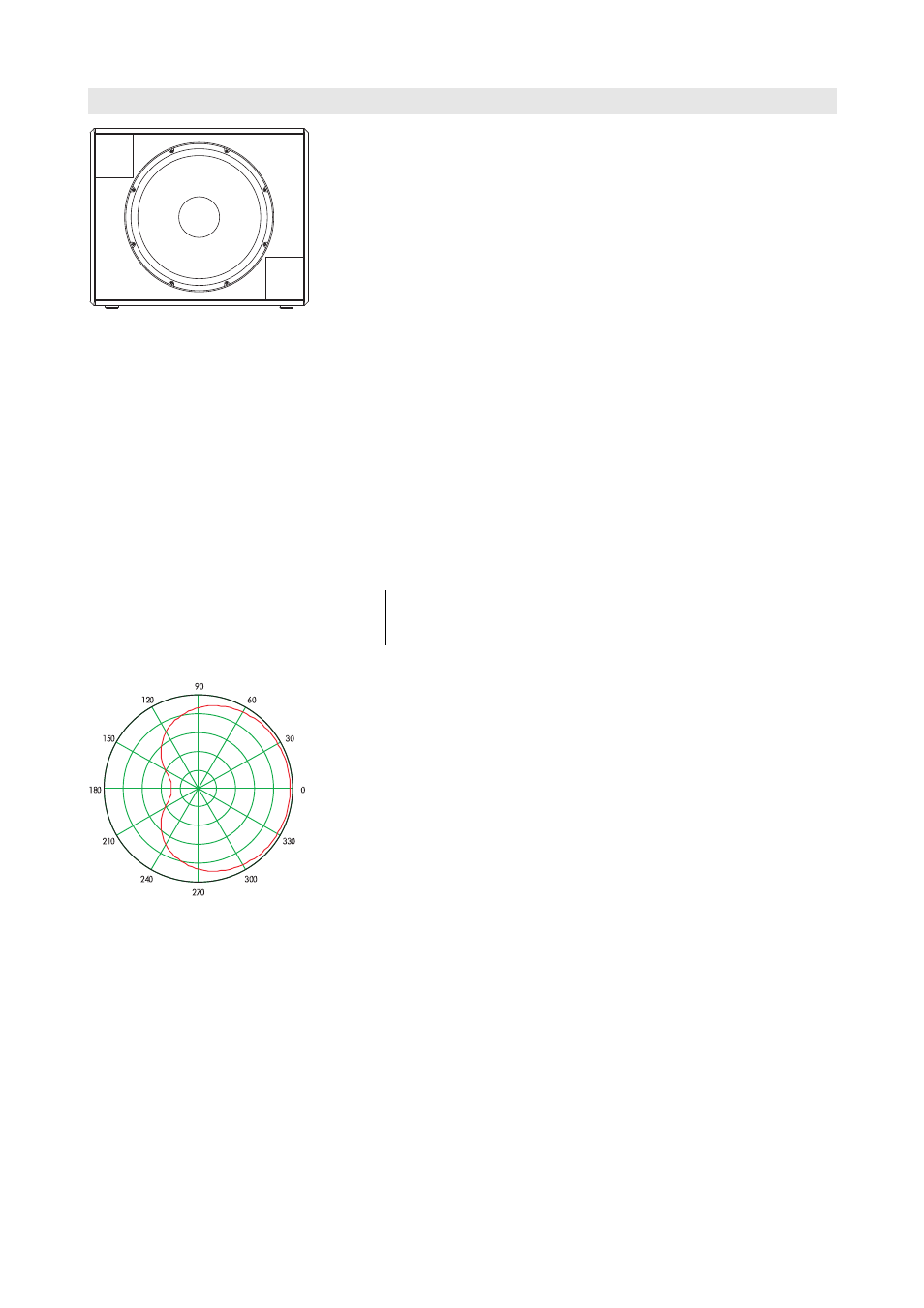

Fig. 1: Patrón de dispersión cardioide
Dispersión cardioide
La dispersión cardioide evita la energía no deseada detrás del sistema y
reduce en gran parte el campo reverberante a bajas frecuencias para
ofrecer la mayor precisión en la reproducción de bajas frecuencias. Los
subwoofers B4 se pueden utilizar como soluciones independientes o en
combinaciones colocadas en stack con una distancia mínima de 60 cm
(2 ft) entre cajas colindantes o entre las cajas y una pared lateral. Si se
instala delante de paredes, la distancia mínima a las paredes
posteriores la proporcionan las ruedas en la parte posterior de la caja.
Opciones de caja del B4-SUB
La versión en color especial (SC) de la caja está disponible en todos los
colores de la tabla RAL. El tipo de conector es NL4.
