Conexión de cable fijo
El altavoz 12S-SUB se entrega con una cubierta protectora
[1] y
un pasacables de goma que pasa por [2]. Para el funcionamiento
en interiores, estos elementos se pueden utilizar para ocultar el
panel de conectores, si es necesario. Para el funcionamiento en
exteriores sin protección, el panel de conectores debe cubrirse, es
decir, ambos elementos deben utilizarse para conseguir un grado
IP de protección de IP34.
Para instalar la conexión de cable fijo, proceda como sigue:
Herramientas necesarias: Destornillador Philips (n.º PH2).
1. Prepare el pasacables de goma y el cable de conexión.
2. Extraiga la apertura prepunzonada de la cubierta protectora
y conecte el pasacables de goma como corresponda.
3. Inserte el cable de conexión a través del pasacables de goma
y conecte los hilos del cable al terminal atornillado.
Þ ¡Respete la polaridad correcta!
4. Quite los cuatro tornillos del panel de conectores.
5. Desplace la cubierta protectora hacia el panel de conectores
hasta que encaje en su sitio.
6. Finalmente, fije la cubierta protectora con el panel de conec-
tores mediante los cuatro tornillos.

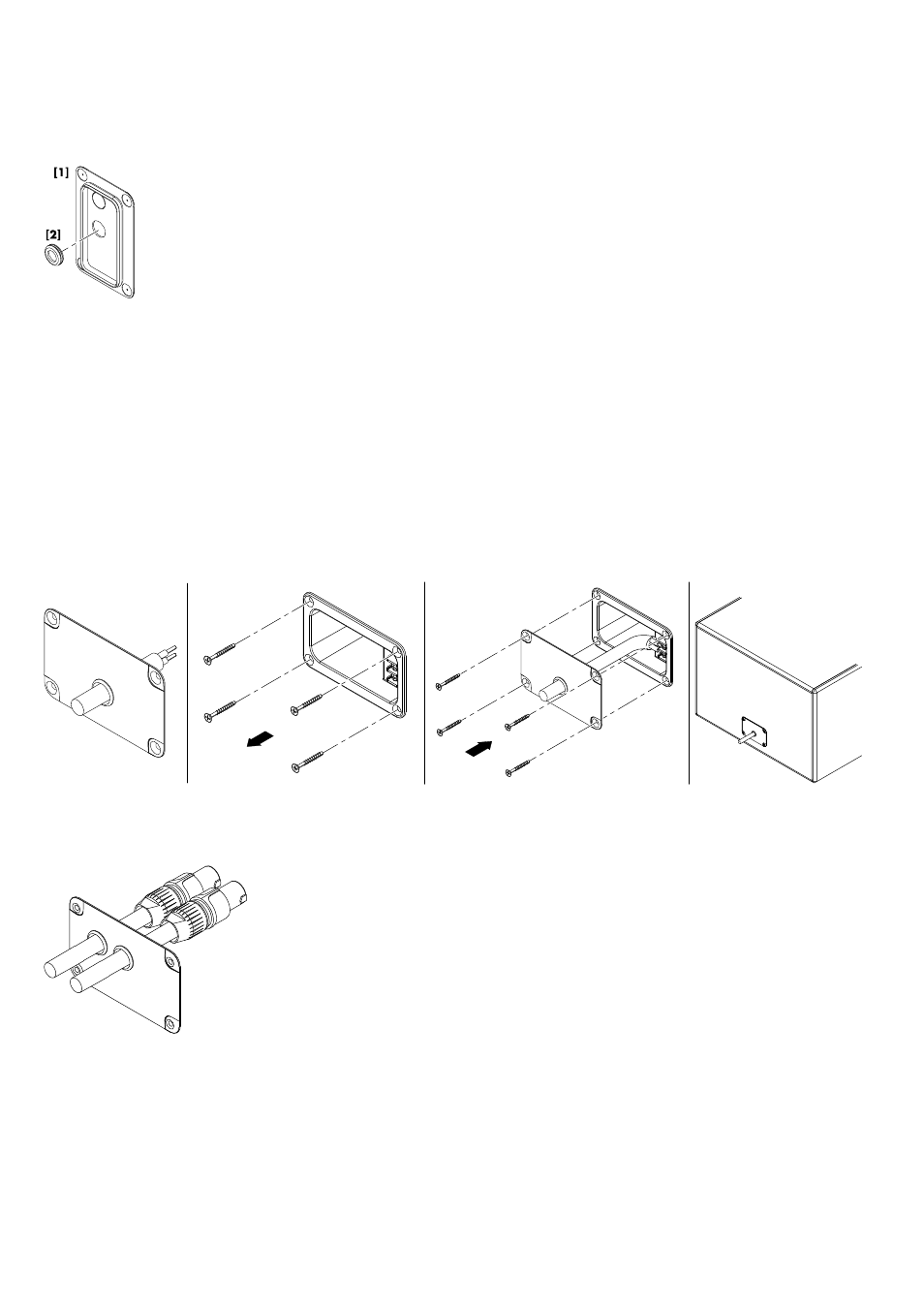

Fig. 4: Instalación de la conexión de cable fijo
Conexión NL4 con cubierta protectora
Los dos puntos de anclaje del conector NL4 en el panel de conec-
tores de la caja se sitúan en un hueco para permitir el uso de la
cubierta protectora [1] junto con los conectores de cable NL4,
como se muestra en este gráfico.
Nota: Para esta opción, deben utilizarse los conectores tipo
NL4FC de Neutrik.
La cubierta protectora está equipada con dos aberturas prepunzo-
nadas para permitir la conexión en cadena del altavoz.
Para utilizar la conexión NL4 siga el mismo procedimiento que se
ha descrito más arriba en el apartado titulado Þ "Conexión de
cable fijo" en la página 5.
Fig. 3: Cubierta protectora y pasacables de goma
Fig. 5: Conexión del cable NL4 con cubierta protectora [1]
