2.1. Descripción del producto
El 12S-SUB es un subwoofer compacto de alto rendimiento que se
utiliza con los altavoces de la Serie xS de d&b. La caja incorpora
un motor de neodimio de 12” de larga excursión en un diseño
bass-reflex.
La respuesta de frecuencia se extiende desde 45 Hz hasta
130/100 Hz.
La caja está hecha de contrachapado con un acabado de pintura
negra resistente a los impactos. La parte frontal de la caja del
altavoz está protegida por una rejilla metálica rígida y una
espuma transparente acústicamente. Cuatro pies de goma impiden
el movimiento de la caja y protegen el panel inferior de arañazos.
La caja resiste al impacto de balones conforme a la norma
DIN 18032-3.
Componentes de rigging
Los paneles laterales de 12S-SUB están equipados con un par de
roscas M10 que admiten el accesorio Z5412 Soporte horizontal
12S-SUB. Las inserciones roscadas están cubiertas por tapones
simulados del color de la caja. Esos tapones deberán quitarse
antes de montar los accesorios.
Opciones de caja
La versión resistente a las inclemencias del tiempo (WR) se puede
utilizar en exteriores (IP34, direccionamiento vertical de hasta 0°).
Las cajas incorporan un acabado de color negro para la protec-
ción contra impactos e inclemencias meteorológicas de tipo PCP
(Protección de poliuretano de la caja).
2.2. Conexiones
La caja está provista con un par de conectores NL4 y un bloque
de terminal roscado de dos polos (ST). Todos los pins de ambos
conectores están cableados en paralelo. La caja utiliza asigna-
ciones de pins 2+/2–. Los pins 1+/1– se designan a las cajas de
rango completo (full range).
La versión resistente a las inclemencias del tiempo (WR) está equi-
pado con un cable de entrada fijo (tipo PG, H07-RN-F, 2 x
2.5 mm
2 (AWG 13), longitud estándar 5.5 m (18 ft).
Los equivalentes de los pins de los conectores aplicables se enu-
meran en la tabla siguiente.
NL4 1+ 1– 2+ 2–
ST n.d. n.d. + –
PG n.d. n.d. Marrón (+) Azul (–)

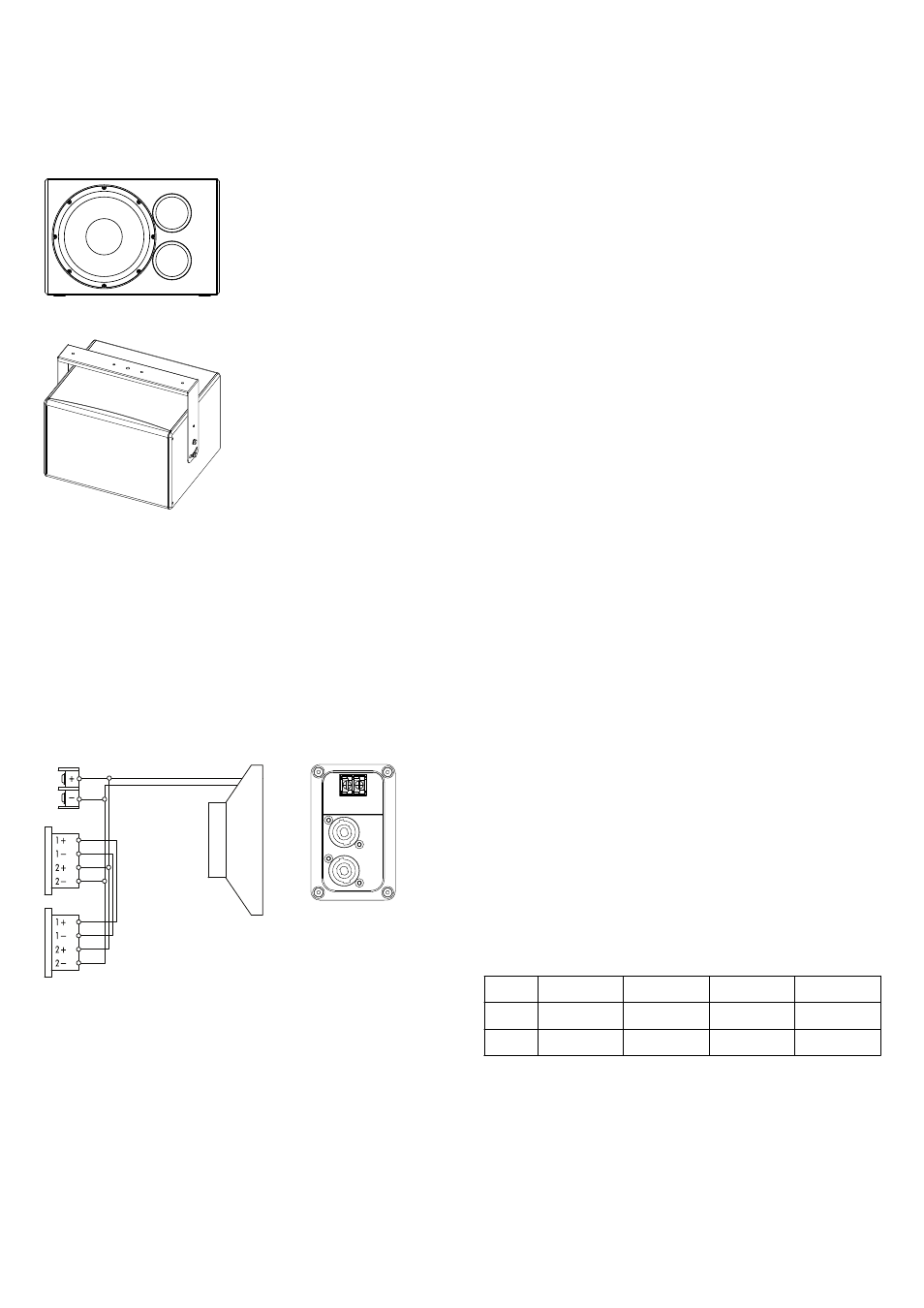

Fig. 1: Altavoz 12S-SUB
Ejemplo de rigging:
12S-SUB montado en el techo con Z5412 Soporte horizontal 12S-SUB.
Fig. 2: Cables del conector
2. Altavoz 12S-SUB
