1-2-4 Interfaz paralela(IEEE1284)
Clavija
N.º
Fuente
Modo de compatibilidad
Modo Nibble
1
Servidor
nStrobe
HostClk
2
Servidor/impresora
Datos 0 (LSB)
-
3
Servidor/impresora
Datos 1
-
4
Servidor/impresora
Datos 2
-
5
Servidor/impresora
Datos 3
-
6
Servidor/impresora
Datos 4
-
7
Servidor/impresora
Datos 5
-
8
Servidor/impresora
Datos 6
-
9
Servidor/impresora
Datos 7 (MSB)
-
10
Impresora
Nack
PtrClk
11
Impresora
Ocupado
PtrBusy /Datos3,7
12
Impresora
Perror
AckDataReq/Data2,6
13
Impresora
Seleccionar
Xflag /Data1,5
14
Servidor
nAutoFd
HostBusy
15
-
NC
NC
16
-
GND
GND
17
-
FG
FG
18
Impresora
Logic-H
Logic-H
19~30
-
GND
GND
31
Servidor
nInit
nInit
32
Impresora
nFault
nDatosDisp /Data0,4
33
-
GND
ND
34
Impresora
DK_Status
ND
35
Impresora
+5V
ND
36
Servidor
nSelectIn
1284-Activo

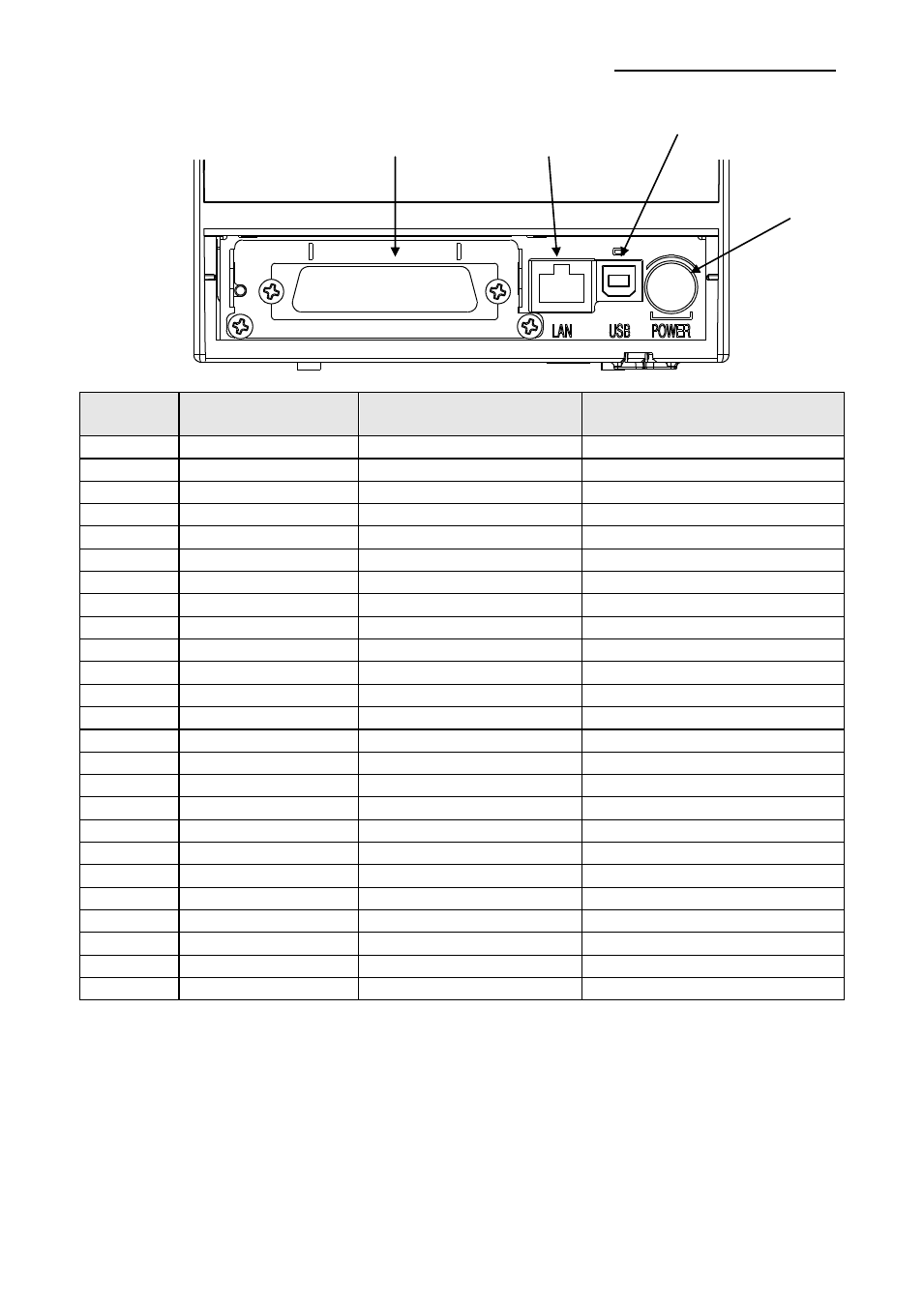

Conector de
