BIXOLON SRP-350plusIII - Manual (Página 11)

SRP-350/352plusIII
Rev. 1.03 - 11 -

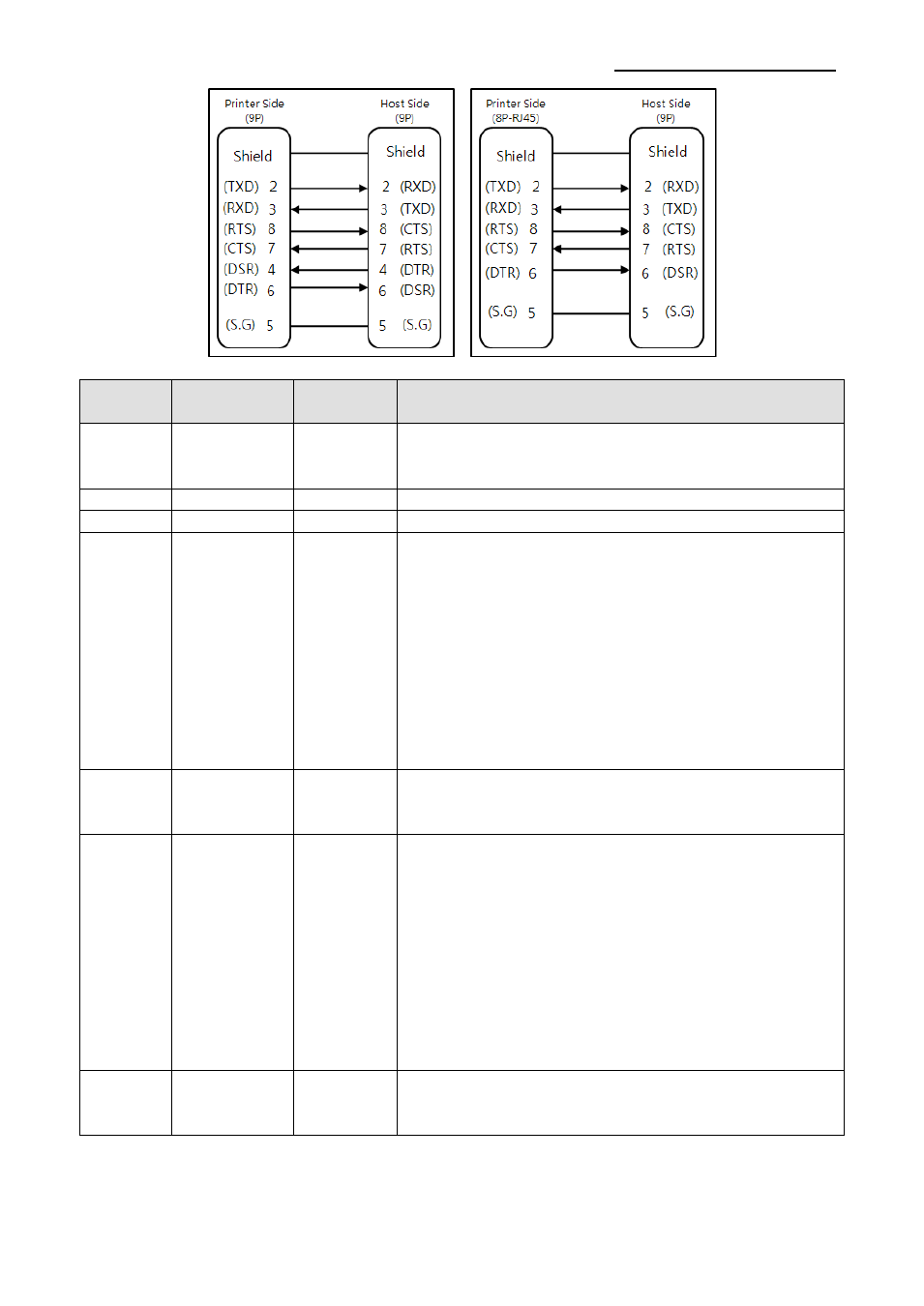

Clavija
N.º
Nombre de
la señal
Dirección Función
Principal
Conexión a
tierra del
bastidor
- Conexión a tierra del bastidor
2 TXD Salida Transmisión de datos
3 RXD Entrada Recepción de datos
6 DSR Entrada
Esta señal muestra si la computadora principal
puede recibir datos (control de flujo de hardware).
1) MARCA (Lógica 1): La computadora principal
puede recibir datos.
2) ESPACIO (Lógica 2): La computadora principal
no puede recibir datos.
3) Después de comprobar la señal en la impresora,
esta transmite datos a la computadora.
4) Cuando se selecciona el control de flujo
XENCENDIDO/XAPAGADO, la impresora no
confirma esta señal.
7
Conexión a
tierra de la
señal
- Conexión a tierra de la señal
20 DTR Salida
Esta señal indica si la impresora funciona o no
(control de flujo de hardware).
1) MARCA (Lógica 1): La impresora está
funcionando.
2) ESPACIO (Lógica 2): La impresora no está
funcionando.
3) Después de comprobar la señal en la impresora,
esta transmite datos a la computadora.
4) Cuando se selecciona el control de flujo
XENCENDIDO/XAPAGADO, la impresora no
confirma esta señal.
Protector
Conexión a
tierra del
bastidor
- Conexión a tierra del bastidor
