Rev. 1.02 - 9 -
SRP-350/352III

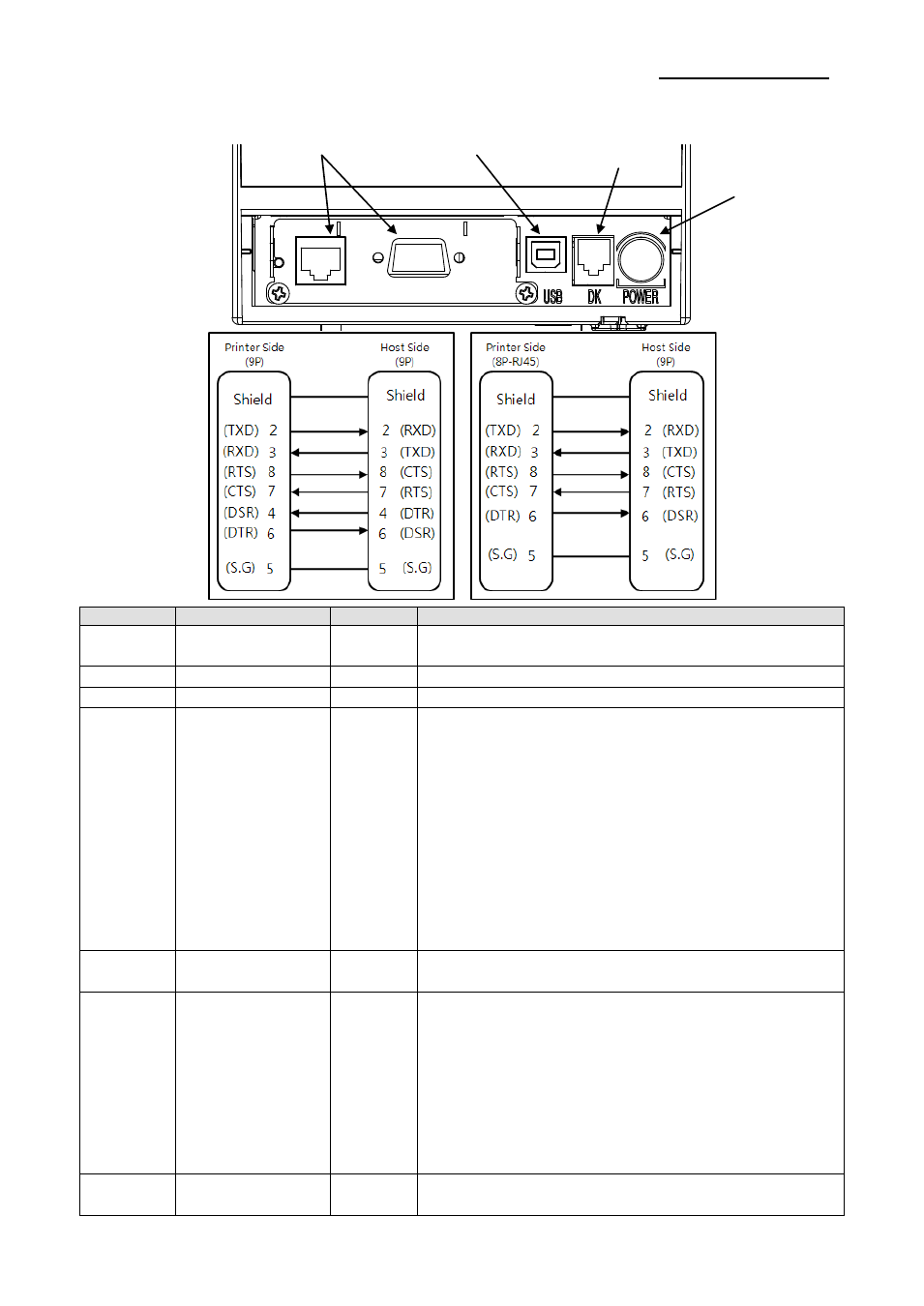

1-2-2-2 Interfaz doble
Clavija N.º Nombre de la señal Dirección Función
Principal
Conexión a tierra del
bastidor
- Conexión a tierra del bastidor
2 TXD Salida Transmisión de datos
3 RXD Entrada Recepción de datos
6 DSR Entrada
Esta señal muestra si la computadora principal puede recibir
datos (control de flujo de hardware).
1) MARCA (Lógica 1): La computadora principal puede recibir
datos.
2) ESPACIO (Lógica 2): La computadora principal no puede
recibir
datos.
3) Después de comprobar la señal en la impresora, esta
transmite datos a la computadora.
4) Cuando se selecciona el control de flujo
XENCENDIDO/XAPAGADO, la impresora no confirma esta
señal.
7
Conexión a tierra de
la señal
- Conexión a tierra de la señal
20 DTR Salida
Esta señal indica si la impresora funciona o no (control de flujo
de hardware).
1) MARCA (Lógica 1): La impresora está funcionando.
2) ESPACIO (Lógica 2): La impresora no está funcionando.
3) Después de comprobar la señal en la impresora, esta
transmite datos a la computadora.
4) Cuando se selecciona el control de flujo
XENCENDIDO/XAPAGADO, la impresora no confirma esta
señal.
Protector
Conexión a tierra del
bastidor
- Conexión a tierra del bastidor
Conector de
alimentación
Conector de cable Serie
Conector USB
Conector de la
gaveta de efectivo
