Rev. 1.02 - 10 -
SRP-350/352III

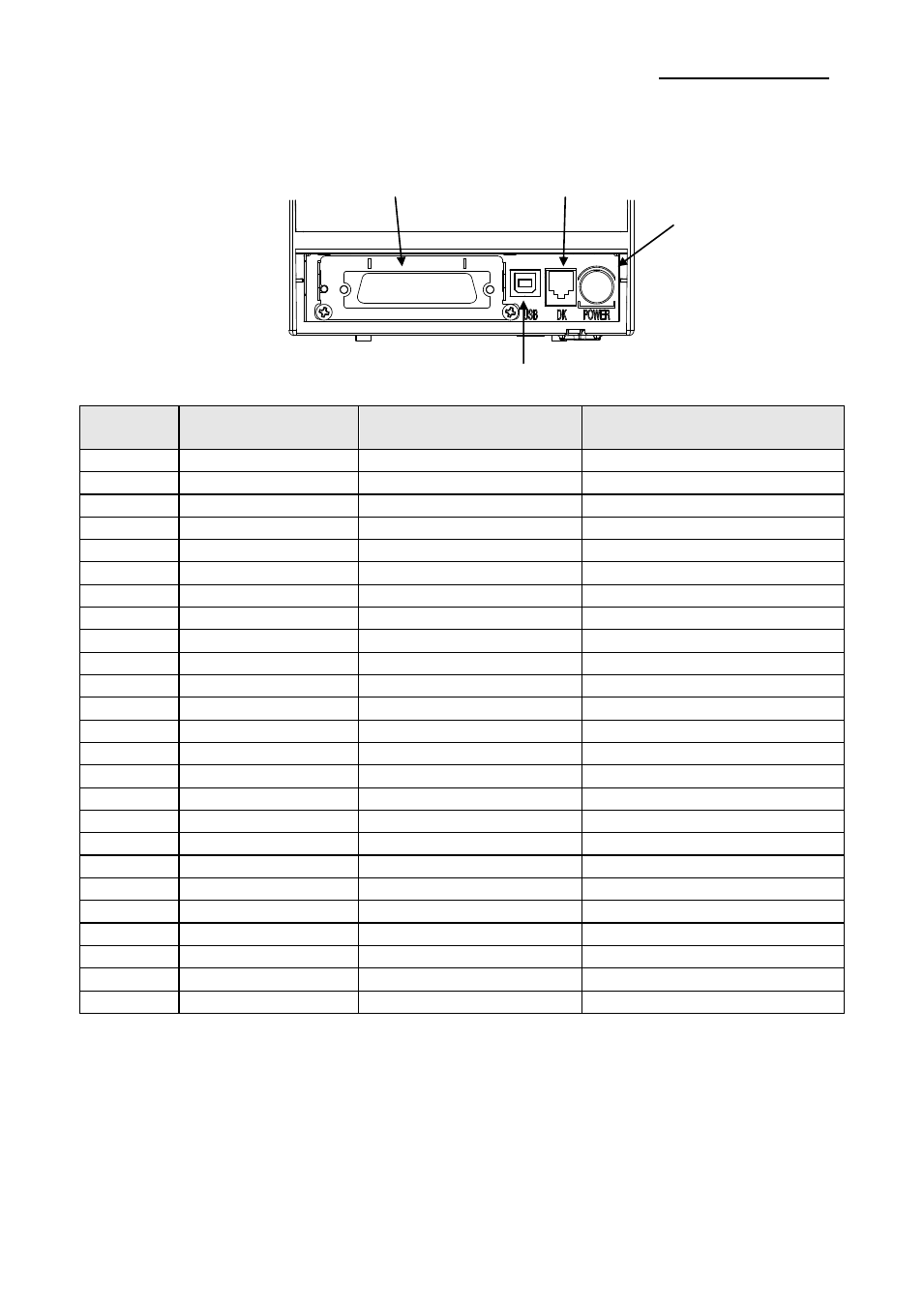

1-2-3 Cable Paralelo(IEEE1284)
Clavija
N.º
Fuente Modo de compatibilidad Modo Nibble
1 Servidor nStrobe HostClk
2 Servidor/impresora Datos 0 (LSB) -
3 Servidor/impresora Datos 1 -
4 Servidor/impresora Datos 2 -
5 Servidor/impresora Datos 3 -
6 Servidor/impresora Datos 4 -
7 Servidor/impresora Datos 5 -
8 Servidor/impresora Datos 6 -
9 Servidor/impresora Datos 7 (MSB) -
10 Impresora Nack PtrClk
11 Impresora Ocupado PtrBusy /Datos3,7
12 Impresora Perror AckDataReq/Data2,6
13 Impresora Seleccionar Xflag /Data1,5
14 Servidor nAutoFd HostBusy
15 - NC NC
16 - GND GND
17 - FG FG
18 Impresora Logic-H Logic-H
19~30 - GND GND
31 Servidor nInit nInit
32 Impresora nFault nDatosDisp /Data0,4
33 - GND ND
34 Impresora DK_Status ND
35 Impresora +5V ND
36 Servidor nSelectIn 1284-Activo
Conector de la
gaveta de efectivo
Conector de
alimentación
Conector de
cable paralelo
Conector USB
