Rev. 1.07 - 14 -
SRP-270

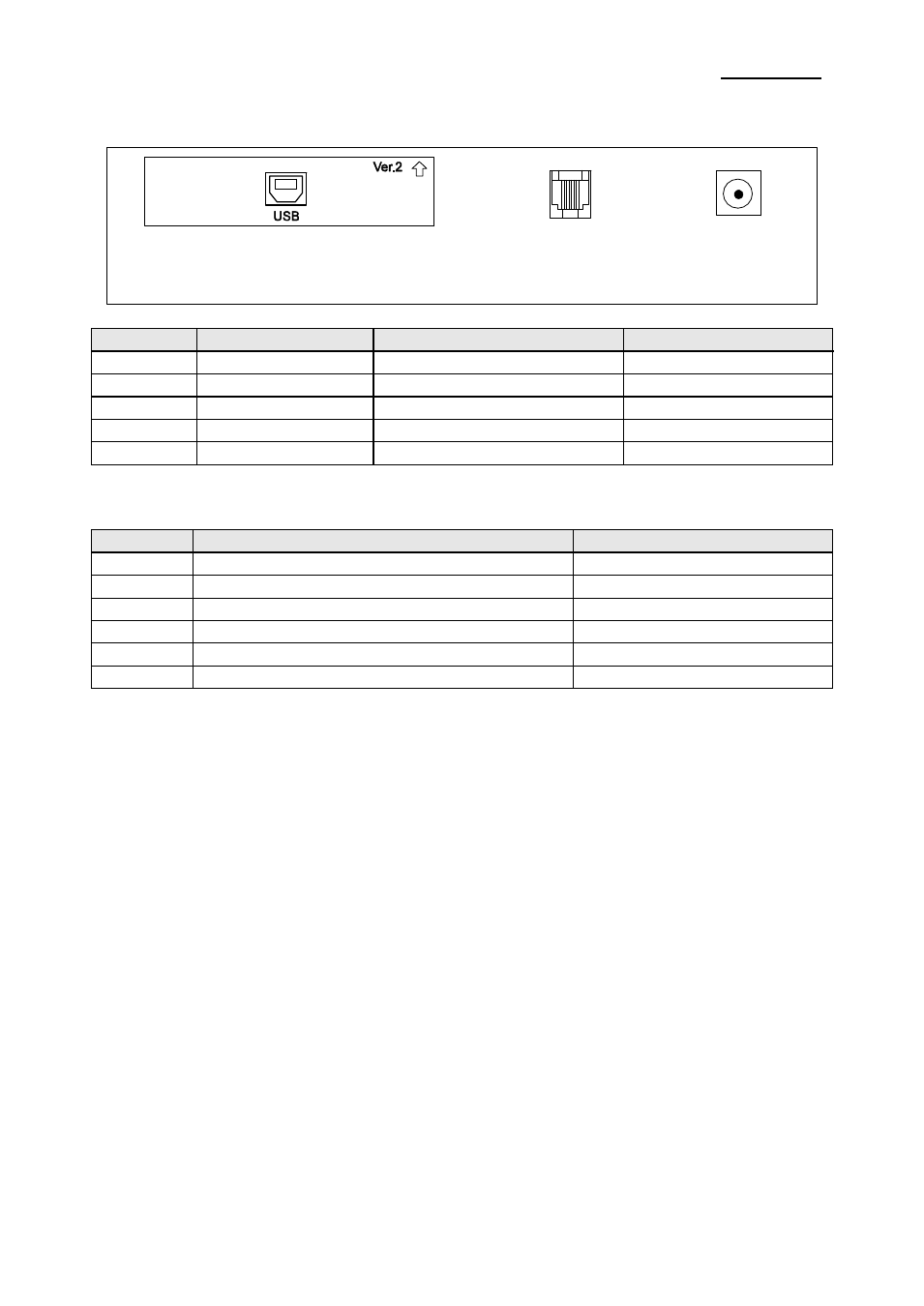

2-2-4 Interfaz USB
Pin No. Nombre Señal Asignación (Color) Función
Cubierta Protección (Shield) Cable de Descarga Toma de Tierra
1 VBUS Rojo Corriente PC
2 D- Blanco Línea Datos (D-)
3 D+ Verde Línea Datos (D+)
4 GND Negro Señal de Tierra
2-2-5 Conector Cajón
Pin No. Nombre Señal Dirección
1 Toma de Tierra -
2 Señal 1 Cajón Salida
3 Señal abierto/cerrado Cajón Entrada
4 +24V -
5 Señal 2 Cajón Salida
6 Señal de Tierra -
Conector
Cajón
Conector Fuente
Alimentactión
Conector USB
