Rev. 1.07 - 11 -
SRP-270

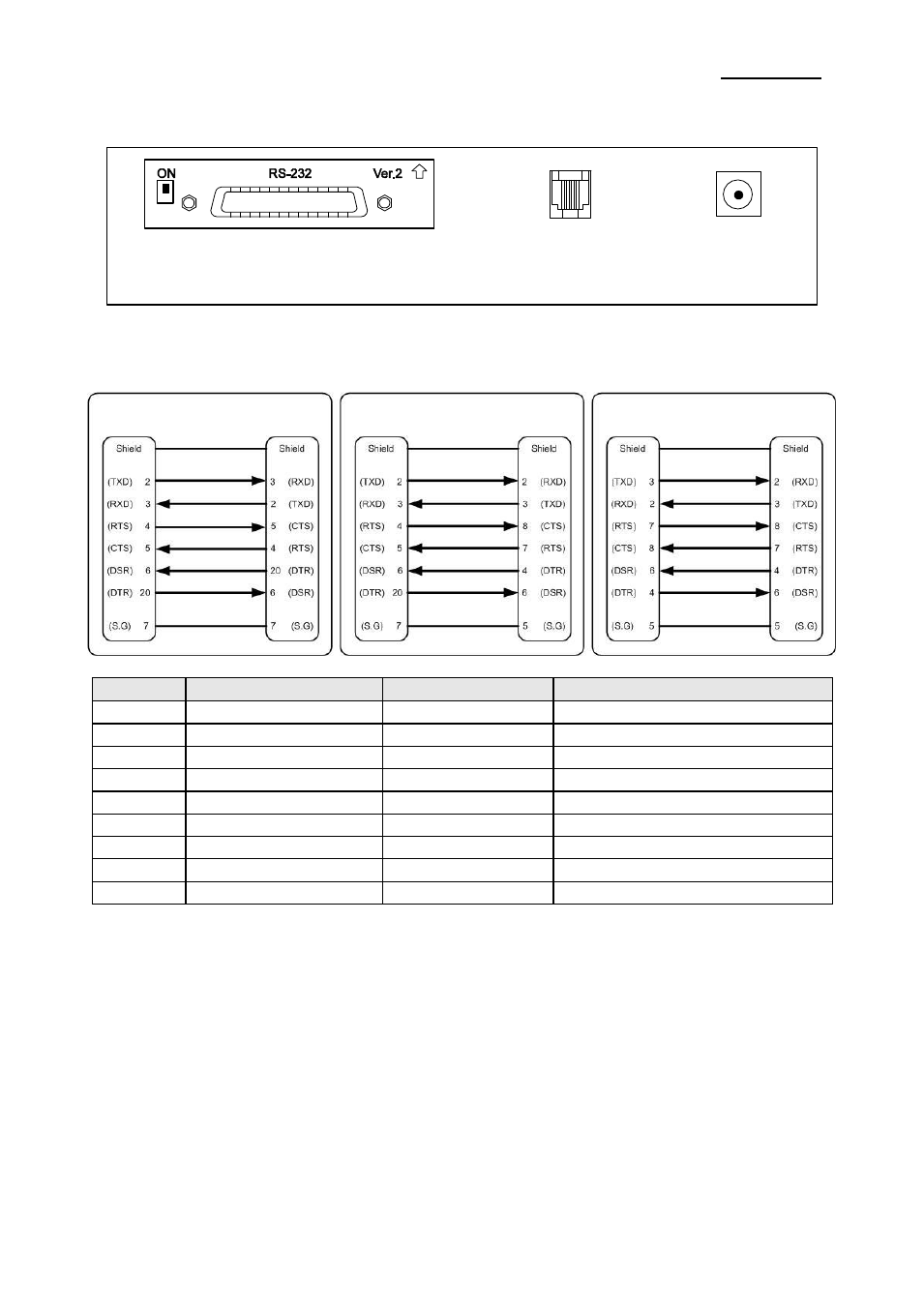

2-2-1 Interfaz Serie (RS-232C)
※ Cuando el Dip Switch está en posición ON en la placa de interface serie,
DTR y RTS están conectados el uno con el otro.
Pin No. Nombre Señal Dirección Función
1 FG - Toma de Tierra
2 TxD Salida Transmite Datos
3 RxD Entrada Recibe Datos
4 RTS Salida Ready To Send
5 CTS Entrada Clear To Send
6 DSR Entrada Prepara Inicio Datos
7 SG - Señal de Tierra
20 DTR Salida Prepara Final Datos
Shield FG - Toma de Tierra
Conector
Cajón
Conector Fuente
Alimentactión
Conector Interfaz
Lado Impresora
(25P)
Lado PC
(25P)
Lado Impresora
(25P)
Lado PC
(9P)
Lado PC
(9P)
Lado Impresora
(9P)
