Rev. 1.06 - 19 -
BCD-1000

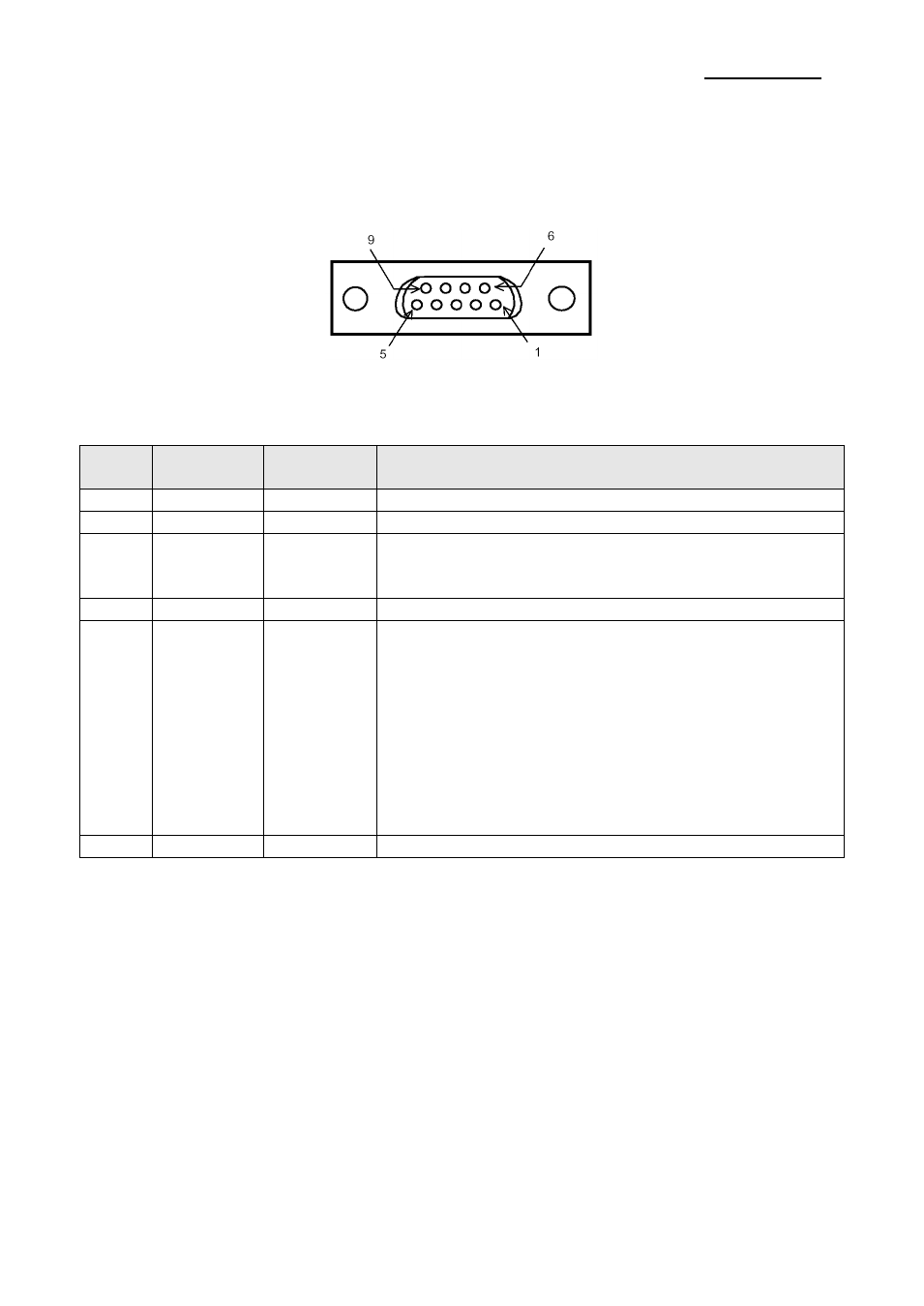

6-2-3 Conector de la interfaz de la impresora
La opción plataforma proporciona el conector de la interfaz de la impresora (D-SUB 9
clavijas, tipo macho).
6-2-4 Asignaciones de señal del conector de la interfaz de la impresora
Clavija
Nº
Nombre de
la señal
Dirección
de la señal
Función
2 RXD Entrada Recibir datos de la impresora (impresora → servidor)
3 TXD Salida Transmitir los datos a la impresora (AD → Impresora)
4 DTR Salida
Indica si el servidor está listo para recibir datos.
[ESPACIO] El ordenador está listo para recibir datos
[MARCA] El ordenador no está listo para recibir datos
5 GND - Señal
6 DSR Entrada
Esto indica si el visor está listo para recibir datos de la
impresora.
[ESPACIO] La impresora puede recibir datos. Cuando
la impresora comienza a estar disponible
para recibir datos el ESPACIO es de
salida.
[MARCA] La impresora no puede recibir datos. Incluso
si la impresora comienza a estar disponible
para recibir daros, la MARCA no es de
salida.
9 REINICIAR Salida Reinicia la señal a la impresora (servidor
→ impresora)
