Rev. 1.06 - 18 -
BCD-1000

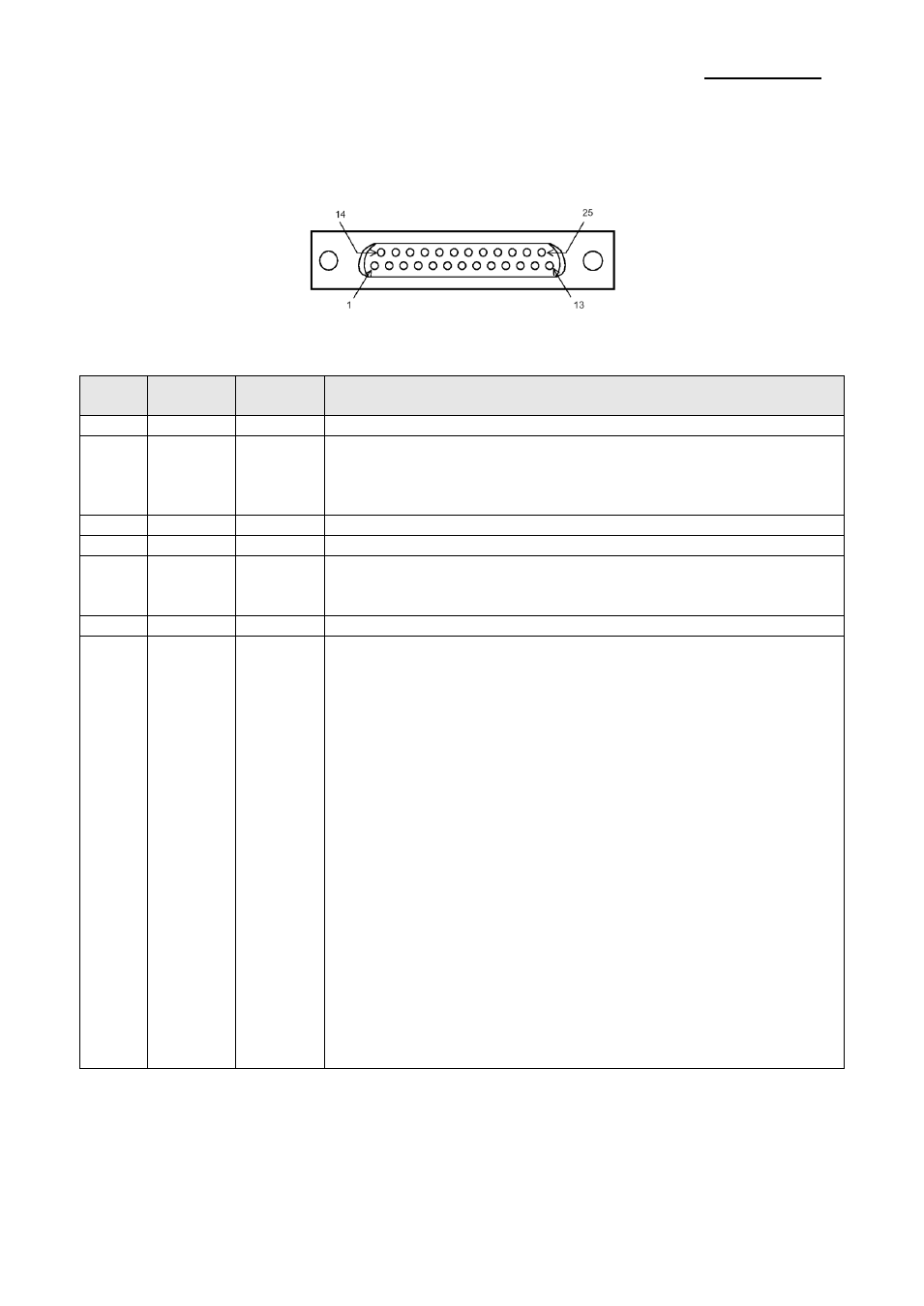

6-2 Conexió n de clavijas en serie
6-2-1 Conector de la interfaz principal
La opción plataforma proporciona el conector de la interfaz principal (D-SUB 25 clavijas,
tipo hembra).
6-2-2 Asignaciones de señal del conector de la interfaz principal
Clavija
Nº
Nombre de
la señal
Dirección
de la señal
Función
1 FG - Conexión a tierra del bastidor
2 TXD Salida
1) Cuando el BDC-1000 está conectado a una conexión
de traspaso :Transmitir datos al servidor desde la impresora
2) Cuando el BDC-1000 está conectado de manera
independiente: Transmitir datos al servidor desde el AD
3 RXD Entrada Recibir datos del servidor (servidor → AD)
4(*1) RTS Salida Igual al DTR
6(*2) DSR Entrada
Indica si el servidor está listo para recibir datos.
[ESPACIO] El ordenador está listo para recibir datos
[MARCA] El ordenador no está listo para recibir datos
7 GND - Conexión a tierra de la señal
20(*1) DTR Salida
Esto indica si el visor está listo para recibir datos.
[ESPACIO] El visor puede recibir datos.
[MARCA] El visor no puede recibir datos.
[DTR en MARCA]
El DTR se coloca en MARCA bajo las siguientes condiciones:
① El período desde que se conecta la energía hasta
que el visor comienza a estar disponible para recibir datos.
② Cuando se ejecuta la autoevaluación.
③ Cuando el espacio remanente en el búfer de recepción
llega a los 40 bytes o menos (con el búfer en estado
máximo).
④ Cuando [DSR en MARCA] está encendido, si la impresora
está seleccionada mediante un dispositivo de comando
periférico.
[DTR en ESPACIO]
El DTR se coloca en ESPACIO bajo las siguientes condiciones:
① Cuando el visor comienza a estar disponible para recibir
datos después de que se enciende.
② Cuando terminó la autoevaluación.
③ Cuando el espacio remanente en el búfer de recepción
llega a los 50 bytes o más o después de que llegó
a los 40 bytes o menos una vez.
※ NOTAS
(*1) Asegúrese de usar uno de los RTS o la terminal DTR. De lo contrario, la CI del
controlador RS-232 integrado puede romperse.
