Naim Audio 555 PS - Manual (Página 6)

ES4
entrada de red
y fusible

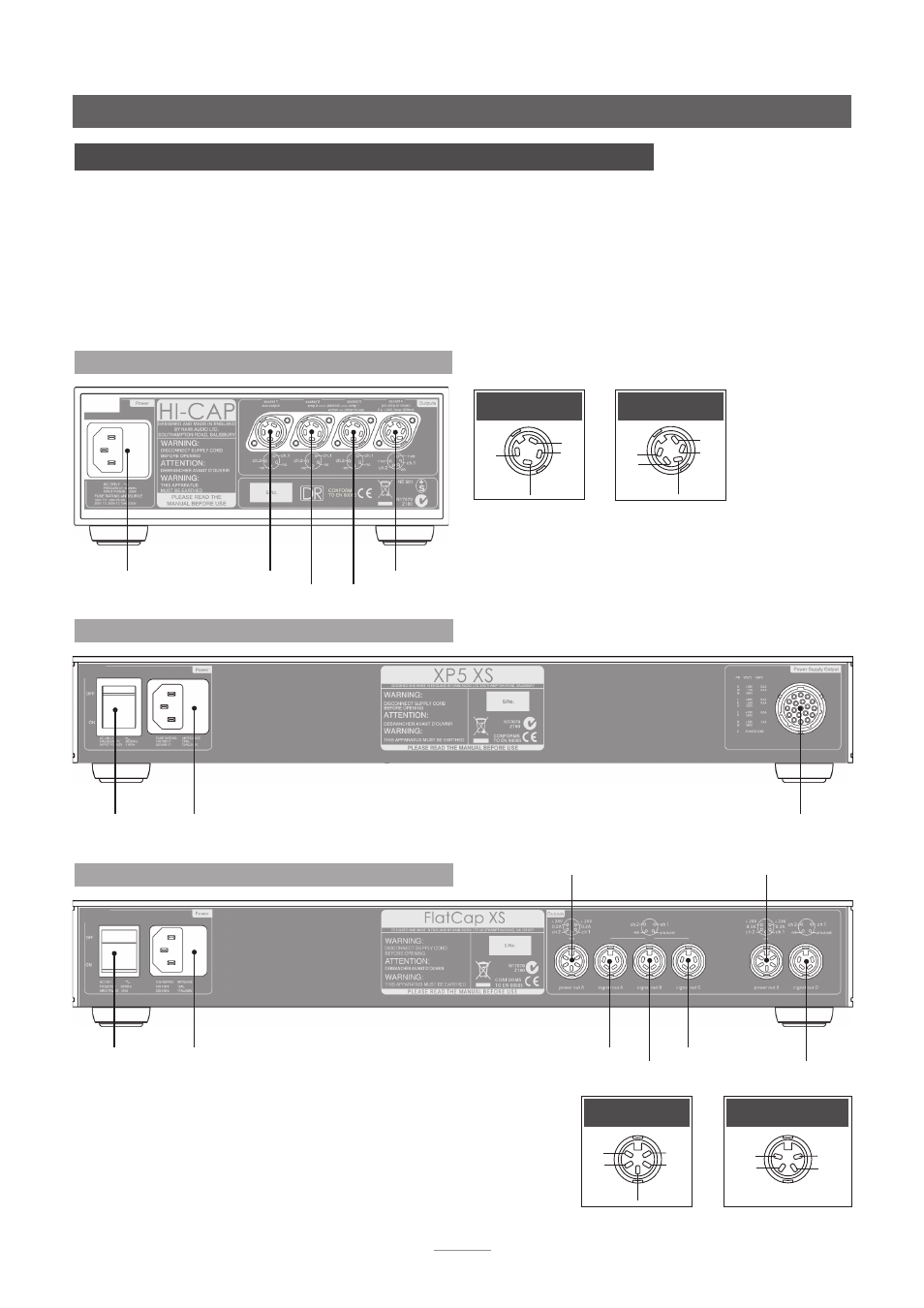

5.1 Parte trasera de Hi-Cap
toma 1
toma 2 toma 3
toma 4
ch2
-ve
ch1
nc
Toma 1, 2 y 3
+ve
-ve
+ve
ch1
ch2
Toma 4
5 Instalación
Las fuentes de alimentación deben instalarse en un soporte de equipo específico para este
propósito en su emplazamiento final antes de conectar los cables o encenderlas. Asegúrese
de que los amplificadores de potencia están apagados y el volumen del preamplificador está
bajado antes de conectar las fuentes de alimentación. Encontrará los diagramas de conexión
en el manual del propietario del producto apropiado.
Muchas fuentes de alimentación son pesadas y debe tener cuidado al levantarlas o moverlas.
Asegúrese de que la superficie en la cual se van a colocar puede aguantar su peso.
entrada de
red y fusible
entrada de
red y fusible
5.3 Parte trasera de FlatCap XS
5.2 Parte trasera de XP5 XS
salida de
potencia A
salida de
potencia B
salida de señal A
salida de señal B salida de señal D
salida de señal C interruptor de
alimentación
interruptor de
alimentación
ch2 ch1
nc
-ve
Salida de potencia A,
B, C y D
+ve
-ve
+ve
ch1 ch2
Salida de
potencia A y B
Hi-Cap, XP5 XS y FlatCap XS
salida de potencia
múltiple
Nota: La XP5 XS puede utilizarse para alimentar los CDS3, CDX2,
HDX, DAC, NDX y ND5 XS. No puede utilizarse para alimentar el
CD555.
