ES3
entrada de
red y fusible
4 Instalación
Las fuentes de alimentación deben instalarse en un soporte de equipo específico para este
propósito en su emplazamiento final antes de conectar los cables o encenderlas. Asegúrese
de que los amplificadores de potencia están apagados y el volumen del preamplificador
está bajado antes de conectar las fuentes de alimentación. Los botones de encendido se
encuentran en el panel trasero. Encontrará los diagramas de conexión en el manual del
propietario del producto apropiado.
Algunas fuentes de alimentación son pesadas y debe tener cuidado al levantarlas o moverlas.
Asegúrese de que la superficie en la cual se van a colocar puede aguantar su peso.

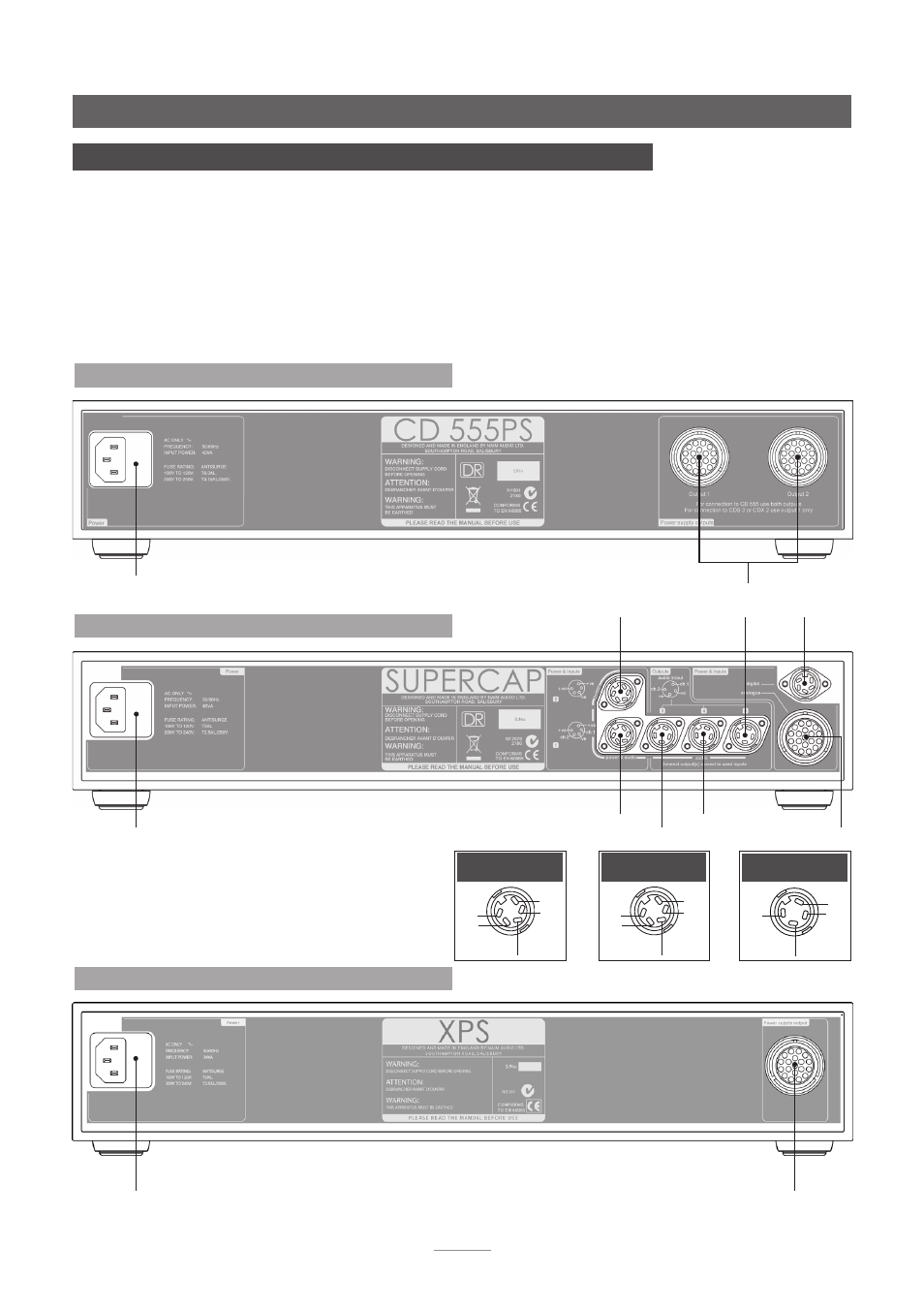

4.2 Parte trasera de SuperCap
toma 1
toma 2
toma 4
toma 3
toma 5
NAC 252, SuperLine o
SNAXO solo
NAC 252
solo
+ve
-ve
+ve
ch1
ch2
Toma 1
+ve
-ve
+ve
nc
nc
Toma 2
ch2
-ve
ch1
nc
Toma 3, 4 y 5
entrada de red
y fusible
4.3 Parte trasera de XPS
salida de potencia múltiple
555 PS, SuperCap y XPS
entrada de
red y fusible
Nota: La 555 PS puede utilizarse para alimentar los CD555, CDS3,
CDX2, HDX, DAC, NDX y ND5 XS. En el caso de los CDS3, CDX2,
HDX, DAC, NDX y ND5 XS solo se utiliza la salida 1.
4.1 Parte trasera de CD 555 PS
Nota: La XPS puede utilizarse para alimentar los CDS3, CDX2,
HDX, DAC, NDX y ND5 XS. No puede utilizarse para alimentar el
CD555.
salida de potencia
múltiple
