E11
16.1 Notas generales de conexiones
La puesta a tierra de la red solo pone a tierra la carcasa y la
pantalla electrostática de dentro del transformador, y no está
conectada a la señal negativa. La puesta a tierra de red debe
estar siempre conectada a “tierra” sea cual sea cualquier otro
equipo que se utilice. Para evitar zumbidos, la señal negativa de
todo el sistema debe conectarse a la puesta a tierra de red solo
en un lugar.
Las tomas de entrada de señal DIN y RCA están conectadas en
paralelo y no deben utilizarse simultáneamente.
16.2 Notas de protección
Una vez instalado, el NAP 100 está previsto para permanecer
encendido permanentemente por medio de su interruptor del
panel trasero. Si el disipador térmico alcanza los 70 °C debido a
un funcionamiento prolongado a elevados niveles de volumen,
el circuito del amplificador de potencia se desactivará hasta
que haya bajado la temperatura. Esto puede tardar hasta treinta
minutos.
16 NAP 100 Instalación y funcionamiento
El NAP 100 debe instalarse en un soporte de equipo específico para ese propósito y debe
estar en su ubicación final antes de conectar los cables o de encenderlo. Asegúrese de que la
ubicación del amplificador permite una ventilación adecuada. Encienda los componentes de
fuente y preamplificador, con el volumen bajado, antes de encender el NAP 100. El interruptor
de alimentación del NAP 100 se encuentra en el panel trasero.
EL FUNCIONAMIENTO DE LA PROTECCIÓN TÉRMICA DEL
AMPLIFICADOR SUGIERE UN USO PROLONGADO A UN
NIVEL DE VOLUMEN DEMASIADO ALTO. SUS ALTAVOCES
PUEDEN ESTAR EN RIESGO SI ES EL CASO. DEBE REDUCIRSE
EL VOLUMEN.
16.3 Cable y conectores del altavoz
En el panel trasero hay un juego estéreo de tomas de conexión
de altavoz. Se suministran conectores de altavoz Naim Audio
personalizados para hacer la conexión y deben utilizarse siempre
para cumplir las normas de seguridad europeas actuales.
Un cable de altavoz Naim Audio proporcionará los mejores
resultados; sin embargo, puede utilizarse una amplia gama de
tipos de cable de altavoz sin riesgo de dañar el amplificador.
Cuando conecte altavoces, asegúrese de que están “en fase”.
Es decir, la orientación de la conexión positiva y negativa en los
extremos tanto en el altavoz como en el amplificador es la misma
para ambos canales.
entrada de red
y fusible
interruptor de
alimentación
ch1
nc
Entrada DIN - Ch1
y Ch2
ch2
-ve
NAP 100
17 NAP 100 Conexiones

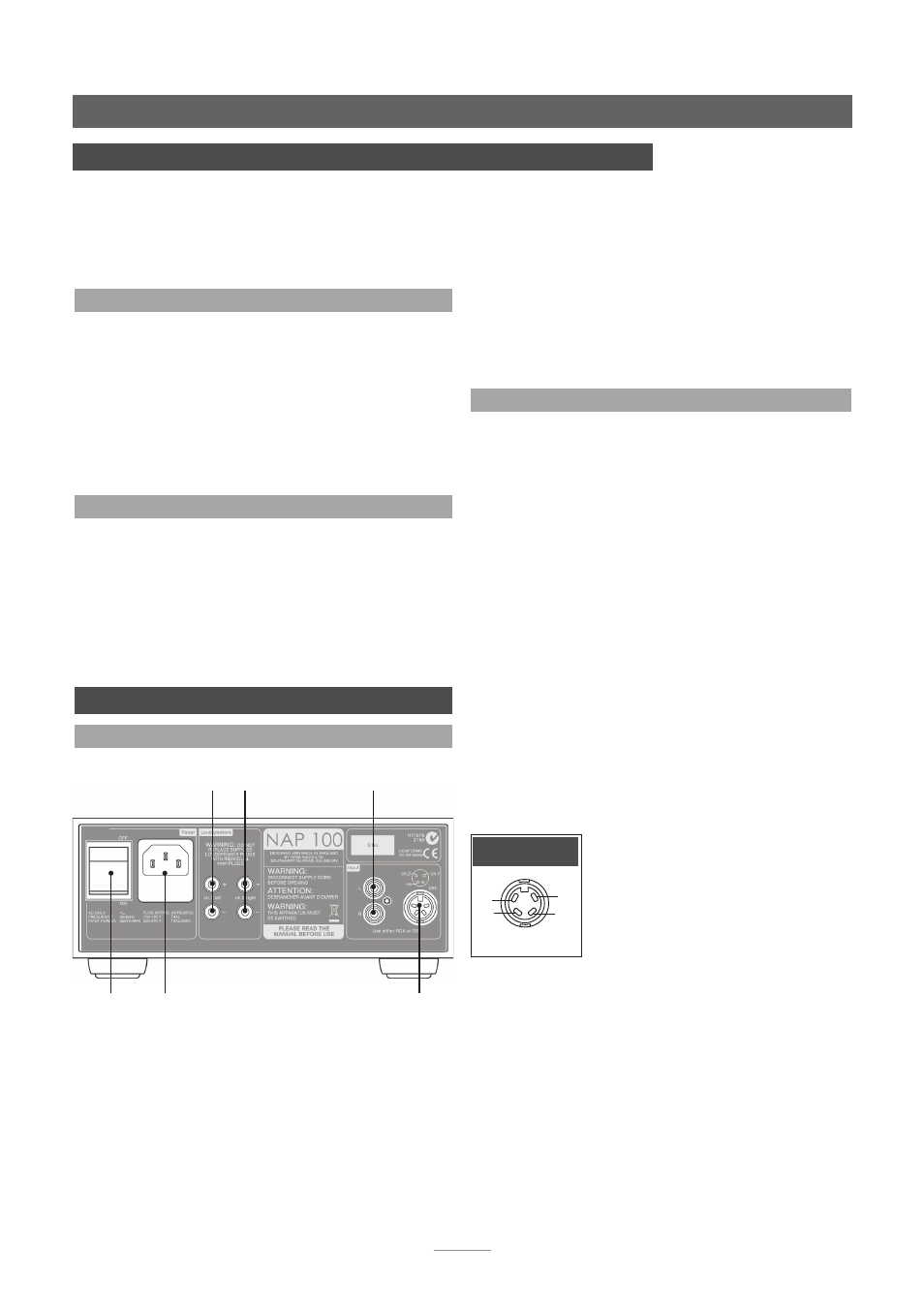

17.1 NAP 100 Parte trasera
altavoz izquierdo altavoz derecho
ch1(izq.) y ch2 (der.) de
la entrada de señal DIN
ch1(izq.) y ch2
(der.) de la
entrada de señal
RCA
