E10
14.1 Notas generales de conexiones
Las conexiones de entrada y salida negativa son todas comunes.
La puesta a tierra de red debe estar siempre conectada sea
cual sea el otro equipo que se utilice. Esto solo pone a tierra la
carcasa y la pantalla electrostática de dentro del transformador,
y no está conectada a la señal negativa. Para evitar zumbidos, la
señal negativa de todo el sistema debe conectarse a la puesta a
tierra de red (tierra) solo en un lugar.
14.2 Notas de protección
Si la carcasa externa del amplificador alcanza los 70 °C debido a
un prolongado funcionamiento a alta potencia, se interrumpirá
la alimentación y se apagará el logotipo iluminado hasta que el
amplificador se haya enfriado. Esto puede tardar hasta treinta
minutos.
14 NAP 155 XS Instalación y funcionamiento
El NAP 155 XS debe instalarse en un soporte de equipo específico para ese propósito y debe estar
en su ubicación final antes de conectar los cables o de encenderlo. Encienda los componentes
de fuente y preamplificador, con el volumen bajado, antes de encender el NAP 155. El
interruptor de alimentación del NAP 155 XS se encuentra en el panel trasero.
El NAP 155 XS puede proporcionar alimentación a un preamplificador Naim Audio adecuado.
La salida de fuente de alimentación se realiza en la toma de entrada DIN.
EL FUNCIONAMIENTO DE LA PROTECCIÓN TÉRMICA DEL
AMPLIFICADOR SUGIERE UN USO PROLONGADO A UN
NIVEL DE VOLUMEN DEMASIADO ALTO. SUS ALTAVOCES
PUEDEN ESTAR EN RIESGO SI ES EL CASO. DEBE REDUCIRSE
EL VOLUMEN.
14.3 Cable y conectores del altavoz
Solo debe utilizarse el cable de altavoz Naim Audio para conectar
un altavoz a la salida del NAP 155 XS. Se suministran conectores
de altavoz Naim Audio personalizados para hacer la conexión y
deben utilizarse siempre para cumplir las normas de seguridad
europeas actuales.
PUEDEN CAUSARSE DAÑOS EN EL AMPLIFICADOR SI SE
UTILIZA UN CABLE DE “ALTA DEFINICIÓN” O CUALQUIER
OTRO CABLE ESPECIAL PARA CONECTAR LOS ALTAVOCES.
Cuando conecte altavoces, asegúrese de que están “en fase”.
Es decir, la orientación de la conexión positiva y negativa en los
extremos tanto en el altavoz como en el amplificador es la misma
para ambos canales.
entrada de red
y fusible
ch1(izq.) y ch2 (der.) de la entrada
de señal
y alimentación del
preamplificador de potencia
Toma de energía de la
entrada/preamplificador
ch2 ch1
24 V
0,25 A
-ve
interruptor
de aliment-
ación
NAP 155 XS

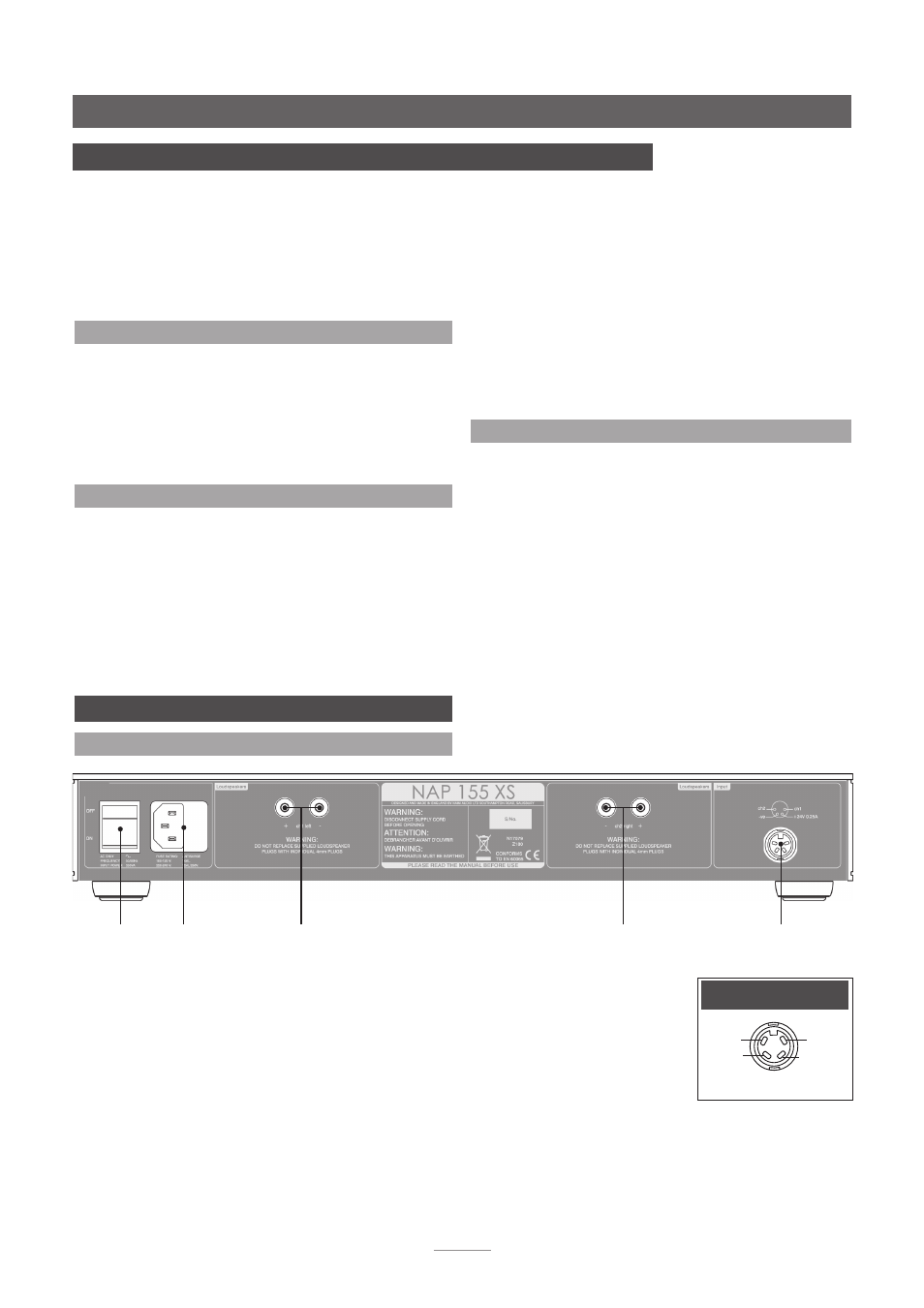

15 NAP 155 XS Conexiones
15.1 NAP 155 XS Parte trasera
altavoz
izquierdo
altavoz
derecho
Nota: El NAP 155 XS presenta diversas tecnologías para reducir
los efectos microfónicos. Es normal que haya algún movimiento de
la placa y de las tomas al conectar y desconectar cables.
