Instalación y conexión del NDS
2 Instalación y conexión del NDS
Su NDS debe instalarse en un soporte de equipo específico para este propósito. Deben retirar-
se cuatro tornillos de transporte de su parte de debajo antes de la utilización. Asegúrese de
que el NDS esté bien ventilado y no lo ponga directamente encima de otro elemento de equi-
po. Debe instalarse en su emplazamiento final antes de conectar los cables o encenderlo.
El NDS necesita una alimentación externa 555PS, XPS o XPS XS de Naim. La conexión de
las fuentes de alimentación externas se ilustra en los diagramas 2.3, 2.4 y 2.5, y se descri-
be en la sección 2.6.
La conexión del NDS a múltiples periféricos y fuentes de audio se describe en los párrafos
2.7 en adelante. Diagrama 2.2 ilustra la NDS posteriores tomas de conexión del panel.

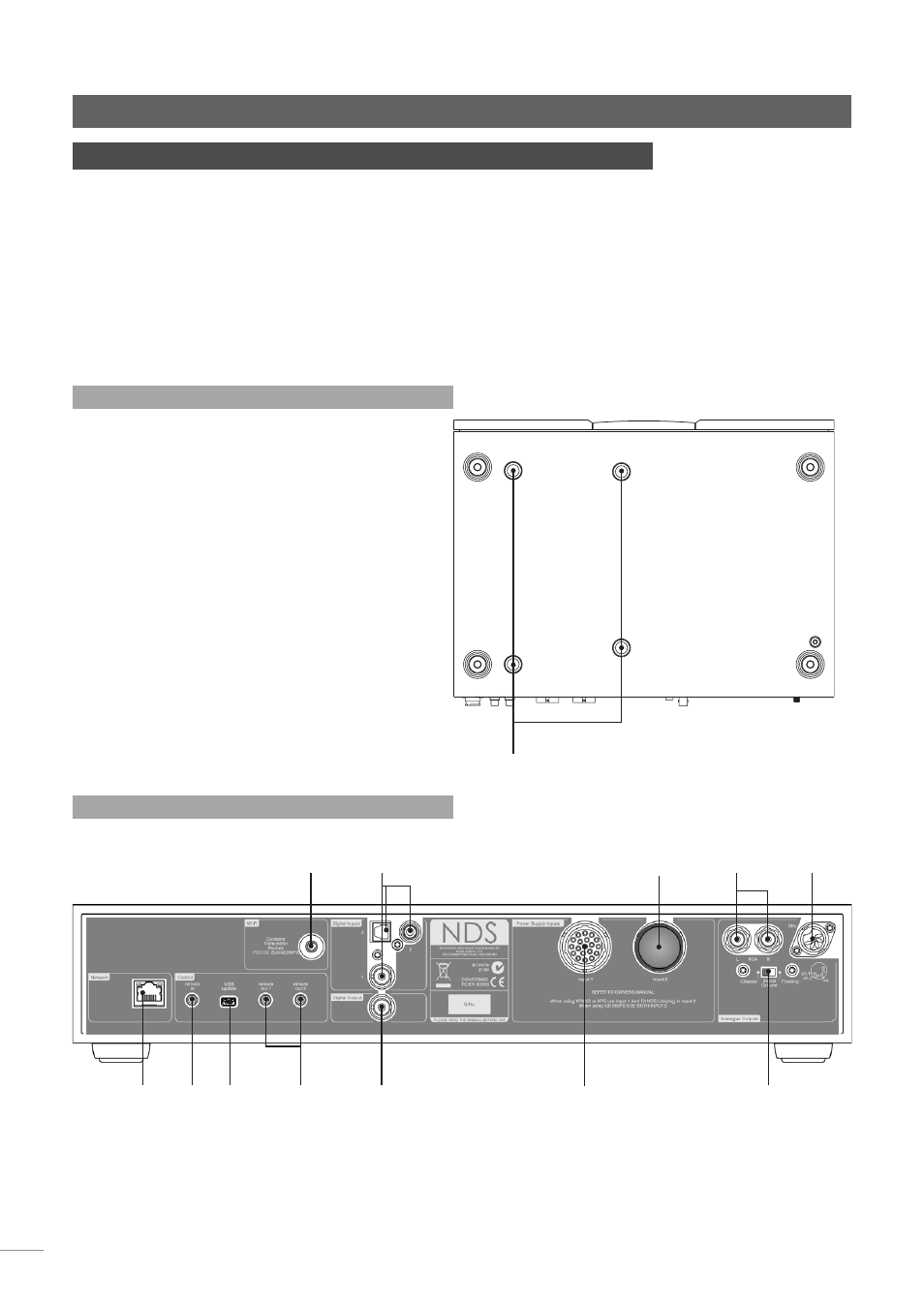

2.2 Panel trasero del NDS
2.1 Tornillos de transporte del NDS
Los cuatro tornillos de transporte situados en la parte de
debajo del NDS deben retirarse cuidadosamente antes
de la utilización. No le de la vuelta al NDS para retirar los
tornillos de transporte si no que trabaje desde la parte
de debajo colocando el NDS en el borde de una mesa.
Los tornillos de transporte deben volver a colocarse si hay
que volver a embalar o transportar el NDS. Las posiciones
de los tornillos de transporte se muestran en el diagrama
opuesto.
NO LE DE LA VUELTA AL NDS DURANTE O DESPUÉS DE LA
RETIRADA DE LOS TORNILLOS DE TRANSPORTE.
toma
de red
interruptor de puesta a
tierra de la señal
salida
digital
toma para la
antena de red
inalámbrica (WiFi)
toma de actualización fuen-
te de alimentación (clavija
de conexión colocada)
toma de actuali-
zación fuente de
alimentación
USB actua-
lización de
la interfaz
entrada
remota
salida remo-
ta 1 y 2
entradas digitales
1, 2 y 3
salida
analógica
(phono)
salida
analógica
(DIN)
ubicaciones de los tornillos de transporte
