9
ENSAMBLADO
DESEMPAqUETADO
Este producto requiere ensamblaje.

Corte cuidadosamente los lados de la caja y después retire la
herramienta y cualesquier accesorios de la caja. Asegúrese
de que estén presentes todos los artículos enumerados en
la lista de empaquetado.
NOTA: Esta herramienta es pesada. Para evitar sufrir
lesiones en la columna, levante con las piernas, no con la
espalda, y obtenga ayuda cuando sea necesario.
 Retire y deseche la tapa transparente encargada de fijar la
bolsa del manual del operador al tubo de respiración de la
bomba.
 Inspeccione cuidadosamente la herramienta para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
 No deseche el material de embalaje antes de que haya
inspeccionado cuidadosamente la herramienta y la haya
utilizado satisfactoriamente.
 Si hay alguna pieza dañada o faltante, llame al 1-800-860-
4050, para obtener ayuda.
LISTA DE EMPAqUETADO
Lavadora a presión
Manguera de alta presión de 30 pies (10 metros)
Conjunto de mango de rociador (superior)
Conjunto de mango auxiliar
Extensión de mango de rociador (inferior)
Boquilla de conexión rápida (5)
Herramienta de limpieza de la boquilla
Pata de apoyo
Conjunto del eje ()
Ruedas ()
Arandela ()
Bolsa de herrajes
Aceite para motor de 4 tiempos (10W-30)
Manual del operador
Tarjeta de registro de garantía
ADvERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta herramienta
sin haber reemplazado todas las piezas. La inobservancia de
esta advertencia podría causar posibles lesiones serias.
Fig.
ADvERTENCIA:
No intente modificar esta herramienta ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales graves.
ADvERTENCIA:
Para evitar un arranque accidental que podría causar
lesiones corporales graves, siempre desconecte el cable
de la bujía del motor de la bujía misma al ensamblar las
piezas.
NOTA: No ponga en marcha la lavadora a presión antes de
que el motor se haya rellenado con aceite y estén conectadas
todas las mangueras. Poner en marcha esta máquina sin aceite
dañará el motor y poner en marcha la máquina sin agua dañará
la bomba de alta presión.

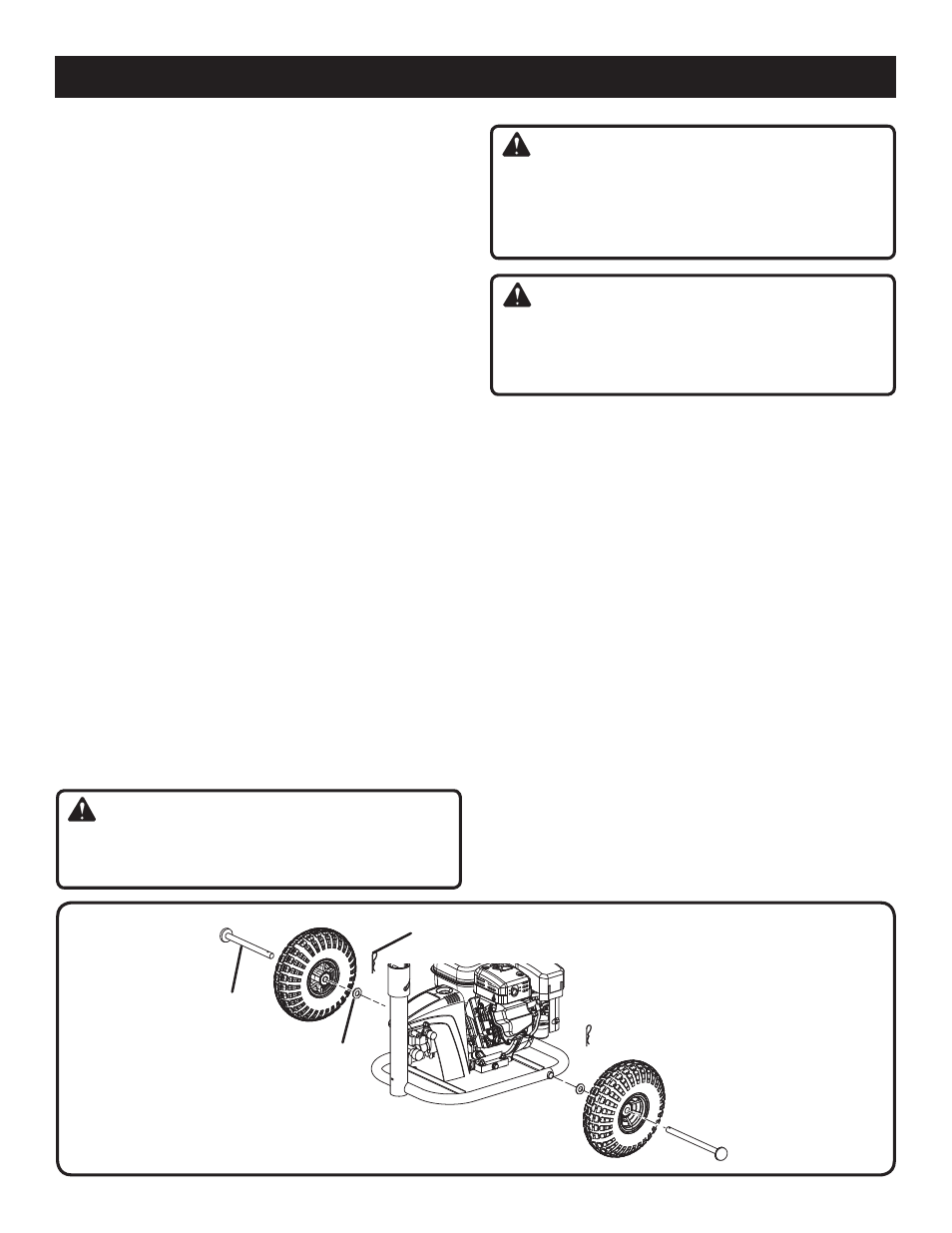

ACOPLAMIENTO DEL CONjUNTO DE
RUEDA
Vea la figura 2.
Para
acoplar las ruedas a la base de la lavadora a presión:
 Idenitfique el conjunto del eje; retire el pasador de enganche
del eje.
 Deslice el eje en el orificio de la rueda y deslice la arandela
en el eje .
 La máquina aún elevada y deslice el conjunto eje/rueda/
arandela en el orificio de montaje de la rueda en la base de
la máquina según se muestra.
 Empuje el pasador de enganche en el orificio en el extremo
del eje para fijar el conjunto de la rueda.
NOTA: Se recomienda empujar el pasador de enganche en
el eje hasta que el centro del pasador se apoye en la parte
superior del eje.
 Repita el proceso con el segundo conjunto de rueda.
NOT A: Es importante siempre mantener presión atmosférica
que apropiada en ambos rueda.
PasadOr del
enganCHe
arandela
eje
