10
ENSAMBLADO
ACOPLAMIENTO DE LA PATA DE APOyO

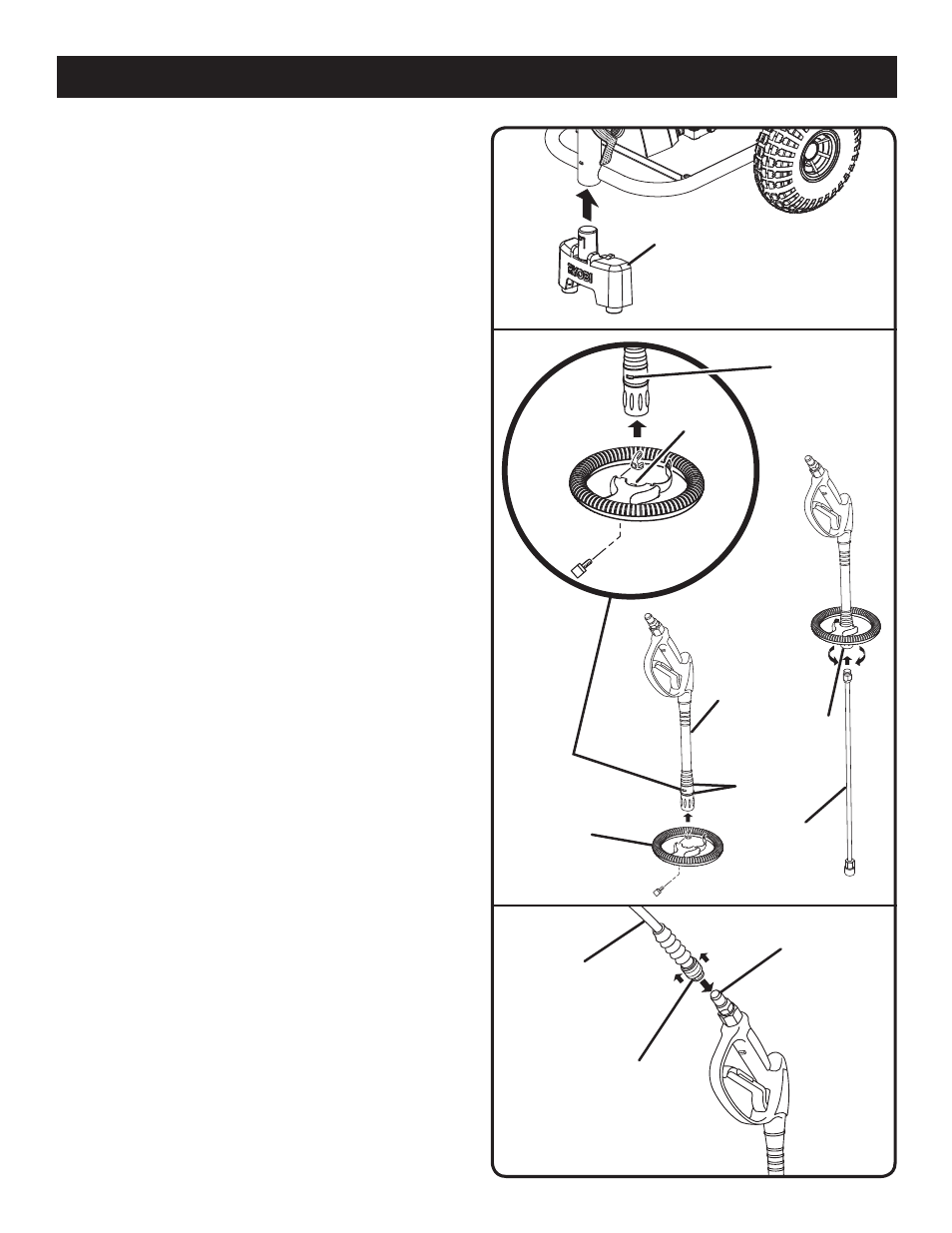

Vea la figura 3.
 Levante levemente la máqui na . Deslice la pata de apoyo
en la parte inferior del tubo de almacenamiento del mango
de rociador.
 Empuje la pata de apoyo en el tubo de almacenamiento
hasta que la base de la máquina se apoye en las ranuras
de la parte superior de la pata de apoyo.
ENSAMBLAjE DEL MANGO DE ROCIADOR
Vea la figura 4.
Para acoplar el conjunto de manija auxiliar:
 Retire del conjunto del mango auxiliar la tornillo de
mariposa y deslice el conjunto del mango de rociador en
la escuadra de soporte del conjunto de mango auxiliar.
NOTA: El lado liso del conjunto del mango de apoyo
puede estar orientado hacia abajo o hacia arriba.
 Acomode el mango de apoyo entre las costillas del tubo
rociador, alineando la orejeta y el trinquete.
 Apriete el tornillo de mariposa para fijar el mango auxiliar
en posición.
Para acoplar la extensión del mango de rociador:
 Coloque el extremo roscado de la extensión del mango
en el conector del extremo del conjunto de mango de
rociador. Empújelo hasta que enganche en posición.
 Gire a la derecha el conector hasta que tope. Esto fija la
extensión del mango en posición.
 Cuando no esté en uso, coloque el mango de rociador
ya ensamblado en la cavidad de almacenamiento del
mango de rociador.
CONEXIóN DE LA MANGUERA DE ALTA
PRESIóN AL CONjUNTO DE MANGO DE
ROCIADOR
Vea la Figura 5.
 Desenrolle la manguera de alta presión.
 Hale y sujete el collarín accionado a resorte en la
manguera de alta presión.
 Introduzca la boquilla en el mango de rociador en el
collarín.
 Suelte el collarín y empuje hasta que se sienta un
chasquido.
 Tire de la manguera para cerciorarse que está debidamente
sujetada.
CONEXIóN DE LA MANGUERA DE INyECCIóN
Vea la Figura 6.
Para poder utilizar detergente con esta máquina debe estar
conectada la manguera de inyección.

Desenrolle la manguera de inyección transparente.
 Monte firmemente el extremo abierto de la manguera de
inyección en el conector anillado.
 Levante el recipiente del detergente e introduzca la
manguera de inyección en la ranura situada en la parte
posterior de dicho recipiente.
 Vuelva a colocar el recipiente en el soporte corres-
pondiente.
Pata de
aPOYO
COllarÍn
aCCIOnadO
POr resOrte
Manguera
de PresIÓn
COnjuntO
del MangO
auXIlIar
MangO de
rOCIadOr
eXtensIÓn
COneCtOr
MangO de
rOCIadOr
bOQuIlla
COstIllas
Fig. 4
Fig. 5
Fig. 3
Orejeta
trInQuete
