20 es | DSP de amplificador ELX200 Powered Loudspeakers
2019-07 | 04 | F.01U.326.891 Manual de instalación Electro-Voice
8. AUX INPUT : entradas de RCA estéreo desbalanceadas para conectar dispositivos de
medios de audio externos, como reproductores MP3. Las entradas RCA están sumadas y
se pueden controlar con el nivel de INPUT 1. Las entradas se pueden utilizar de manera
simultánea con la entrada XLR/TRS INPUT 1.
Interfaz de control y monitorización de subwoofer
Las selecciones del menú de control DSP del subwoofer están disponibles para los modelos
ELX200-12SP y ELX200-18SP.
MAINS IN
MASTER V
OL
INPUT
1
INPUT
2
OUTPUT
1
OUTPUT
2
PUSH FOR DSP
WARNING: , TO REDUCE RISK OF SHOCK DO NOT . EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR AVIS
QuickSmartDSP MONITOR |
ELX200
1
2
3
4 5
6

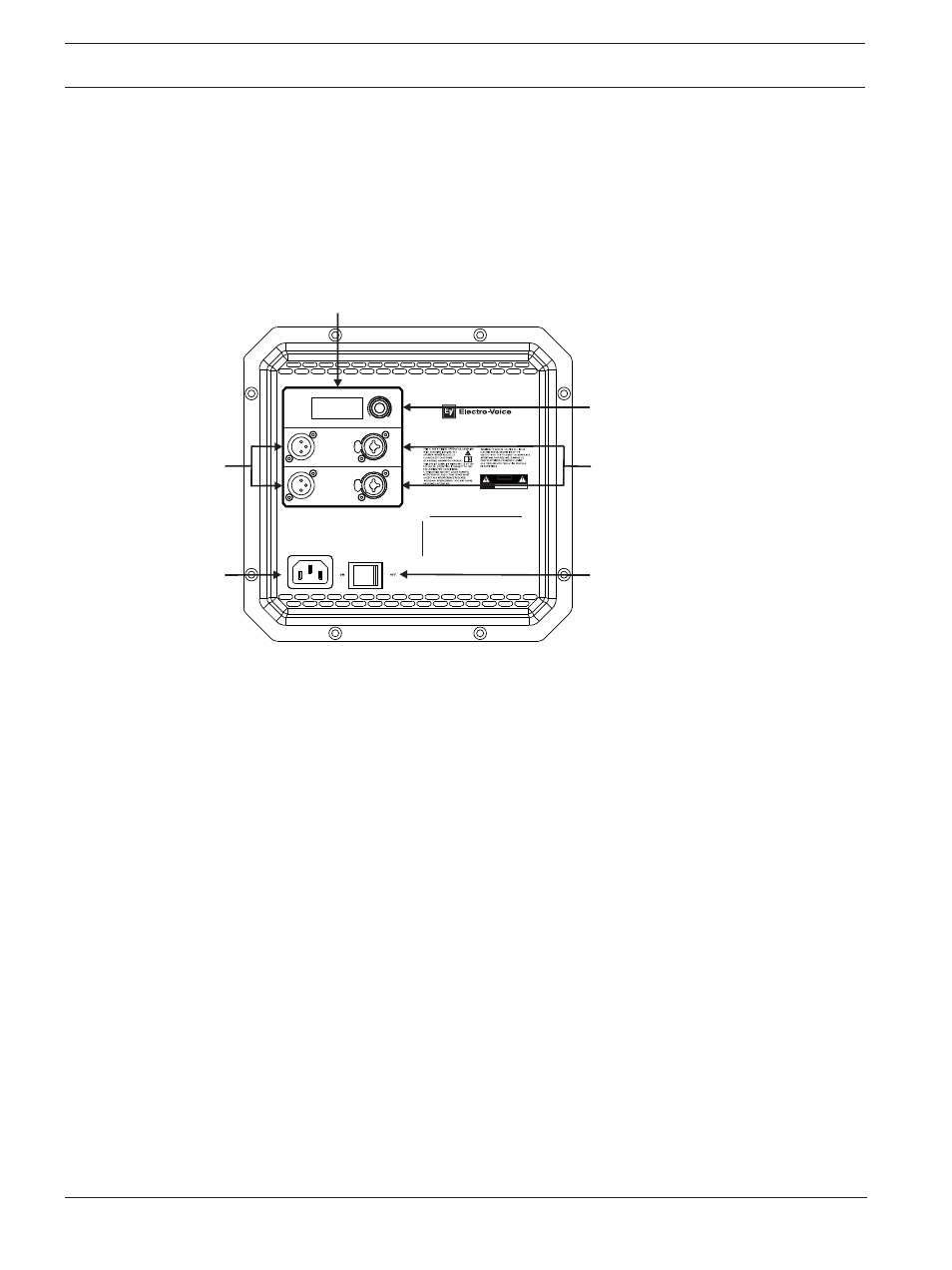

Figura 5.2: Panel de amplificador de subwoofer
1. LCD : interfaz de control y monitorización de DSP.
2. MASTER VOL : ajusta el nivel de sonido.
DSP : permite desplazarse por el menú y seleccionar las opciones disponibles. Pulse el
mando MASTER VOL para entrar en el menú DSP.
3. INPUT : entrada balanceada para la conexión de fuentes de señal como consolas de
mezcla, instrumentos o micrófonos. Las conexiones se pueden establecer mediante
conectores XLR o TRS de ¼ pulgadas.
4. POWER : interruptor de CA para encender o apagar la unidad. La pantalla LCD se ilumina
cuando se activa (ON) la alimentación, después de aproximadamente 3 segundos.
5. MAINS IN : conexión de CA establecida a través de un conector IEC.
6. OUTPUT : salida XLR que envía la señal de entrada a otro altavoz o subwoofer. INPUT 1
está conectado con OUTPUT 1 e INPUT 2 está conectado con OUTPUT 2. La configuración
del control MASTER VOL o DSP no afecta a OUTPUT.
