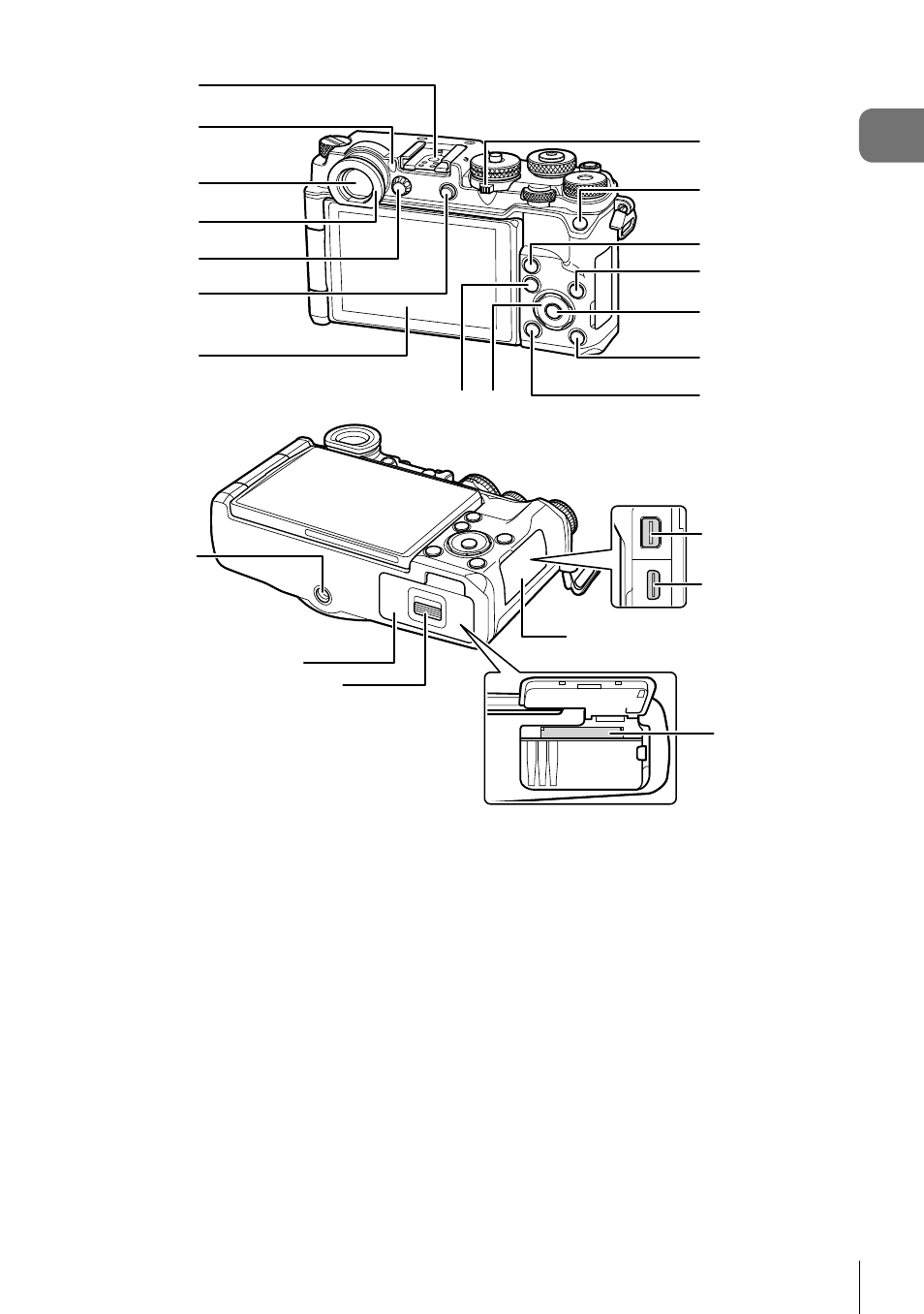

Nombre de las piezas
1
3
5
4
6
7
2
8
9
d
a
0
c
b
f e
g
h
i
j
k
m
l
1 Zapata de contacto .......................P. 147
2 Sensor ocular..................................P. 22
3 Visor ...............................................P. 22
4 Pabellón ocular
5 Dial de ajuste de dioptrías ..............P. 22
6 Botón u (LV)/Botón Fn2
.........................................P. 22, 75/P. 74
7 Monitor (Pantalla táctil)
................................P. 20, 22, 50, 78, 85
8 Palanca ........................P. 35, 39 – 44, 80
9 Botón Fn1 .......................................P. 74
0 a (Amplifi car) ....................P. 37, 49, 80
a Botón INFO..............................P. 23, 79
b Botón Q ...................................P. 18, 86
c Botón q (Reproducción) ...............P. 80
d Botón  (Borrar) ............................P. 83
e Teclas de control* .....................P. 47, 80
f Botón MENU .................................P. 86
g Rosca trípode
h Tapa del compartimento de la batería/
tarjeta ..............................................P. 13
i Cierre del compartimento de la batería/
tarjeta ..............................................P. 13
j Ranura de la tarjeta ........................P. 14
k Tapa del conector
l Conector HDMI (tipo D) ................P. 121
m Multiconector ................P. 121, 136, 139
* En este manual, los iconos FGHI representan operaciones ejecutadas con las teclas
de control.
Es posible que algunos objetivos de diámetro grande puedan entrar en contacto con el
cabezal del trípode al instalar la cámara en un trípode. Podrá solucionar este problema
colocando un ECG-4 (disponible por separado).
