Información general 9

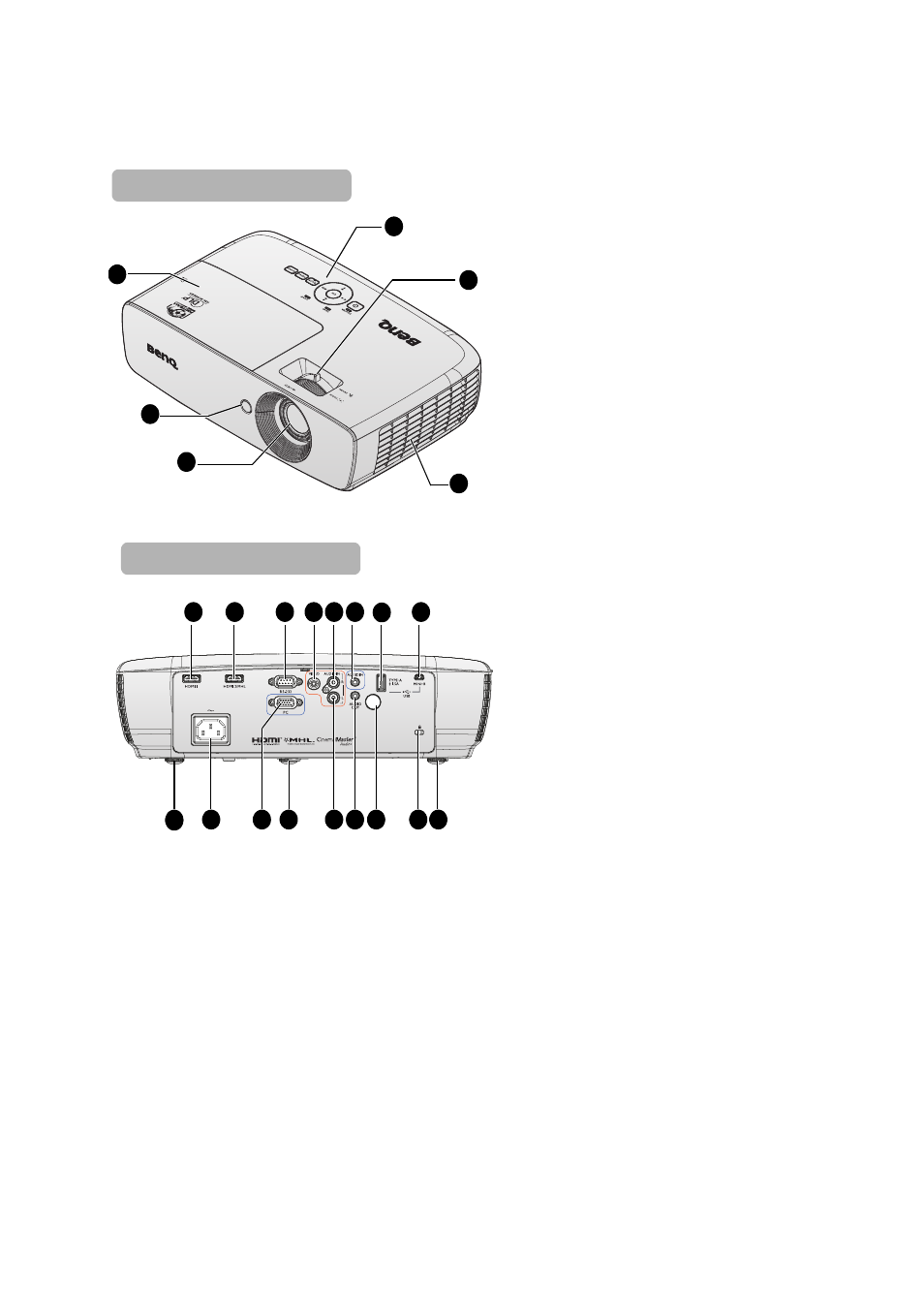

Vista exterior del proyector
1. Tapa del compartimento de la
lámpara
2. Sensor frontal de infrarrojos del
mando a distancia
3. Lente de proyección
4. Panel de control externo
(Consulte
"Panel de control" en la
página 11 para más detalles.)
5. Anillos de enfoque y zoom
6. Rejilla de ventilación (entrada de aire
frío)
7. Conector de entrada HDMI 1
8. Puerto de modo dual HDMI 2 /
MHL
También se puede cargar cuando se
conecta a dispositivos inteligentes
compatibles con MHL siempre que
se proporcione energía al proyector.
9. Puerto de control RS-232
Se utiliza como interfaz con un PC o
un sistema de automatización y
control de cine en casa.
10. Conector de entrada VIDEO
11. Conector de entrada AUDIO (D)
12. Conector de entrada AUDIO
13. USB tipo A 1,5 A
Se utiliza para cargar el receptor del
dispositivo inalámbrico.
14. Conector de entrada USB Mini B
Se utiliza para servicio.
15. Base de ajuste posterior
16. Ranura para candado antirrobo
Kensington
17. Sensor trasero de infrarrojos del
mando a distancia
18. Conector de salida AUDIO
19. Conector de entrada AUDIO (I)
20. Base de ajuste delantero
21. Conector de entrada PC
22. Entrada del cable de alimentación de
CA
4
2
6
3
Parte frontal/superior
1
5
Parte posterior/inferior
11 12
22
14 7 8 9 10 13
22 15 20 15 21 19 18 17 16
