AMPROBE
MULTITEST2000
SP-28

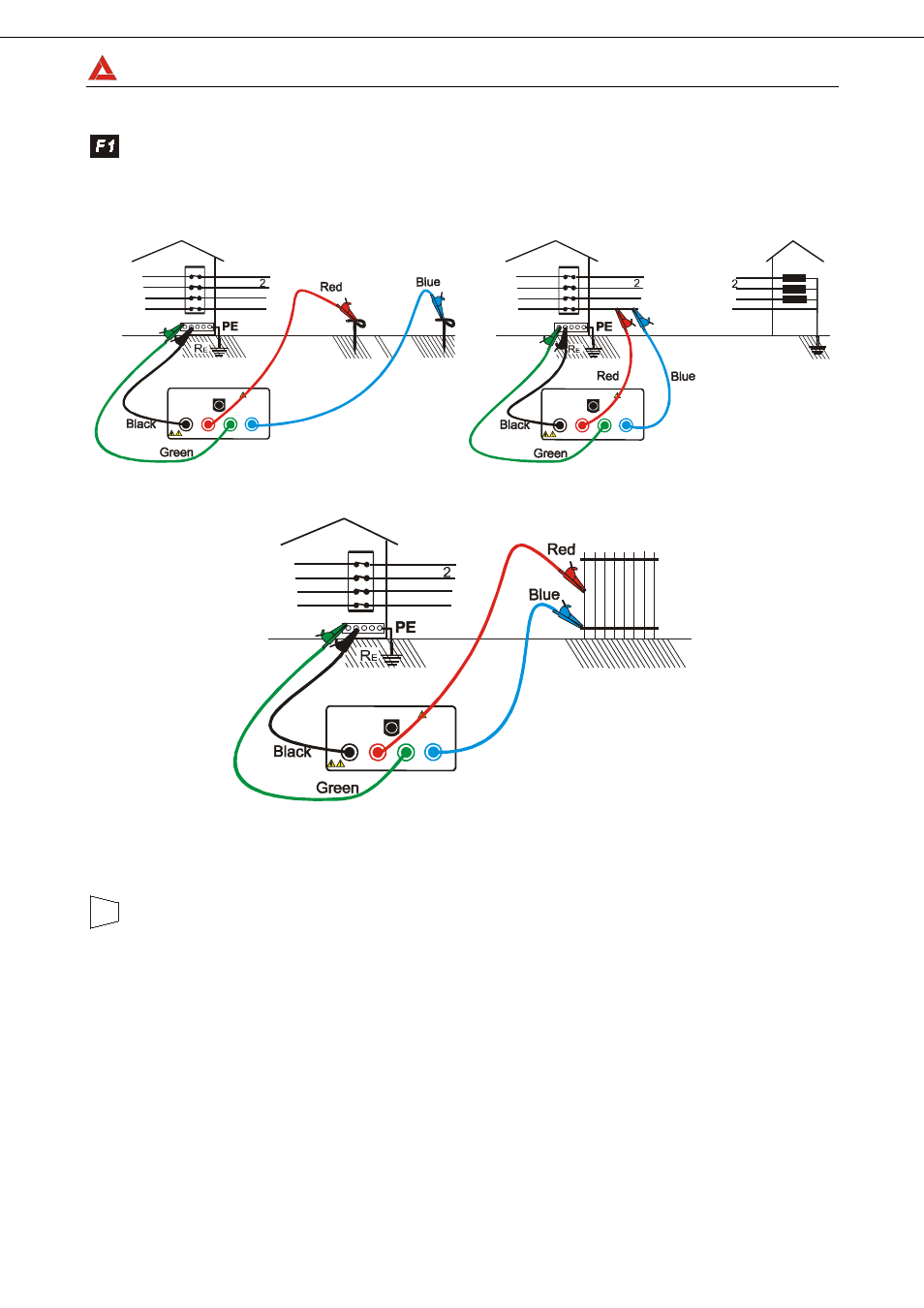

6.4.1. Modalidad "2-W"y "3-W": procedimiento de medida y resultados
1. Utilizando la tecla F1 seleccionar la modalidad "2-W" o "3-W".
2. Conecte los terminales de los cables Negro, Rojo, Verde y Azul a los respectivos
terminales de entrada T1, T2, T3, T4 (ver posibles conexiones siguientes).
T2
T3
T4
T1
I1
1
3
N
Conexión para la medida a 3 puntos
T2
T3
T4
T1
I1
1
1
3
3
N
N
Transf
Conexión para la medida a 2 puntos
T2
T3
T4
T1
I1
1
3
N
Conexión para la medida de la resistencia con respecto a tierra de una masa conductiva
3. Pulse la tecla START. El instrumento pone en marcha la prueba.
START
STOP
