6. Sujetar el tubo del agua.
5. Connecta el tubo del agua al frigorífico.
1) Retire la cubierta de la máquina en la parte trasera inferior del frigorífico.
2) Introduzca el anillo de sujeción en el tubo del agua. (Hágalo en el sentido de
la tuerca).
3) Introduzca el tubo del agua por encima de la válvula de agua y gire la tuerca
en el sentido de las agujas del reloj para fijarlo. (La válvula de agua se
encuentra en la parte derecha de la máquina).
4) Compruebe que los tubos no estén doblados y que no haya escapes de
agua; de ser así colóquelos de manera correcta.
5) Vuelva a colocar la máquina. (Coloque el tubo del agua entre la hendidura
en la parte trasera del frigorífico y la cubierta de la máquina.)
Tubo agua
Tubo agua
Rosca
1) Sujete el tubo del agua con el [cierre A].
2) Compruebe que el tubo no esté doblado o retorcido. De ser así,
colóquelo de manera correcta para evitar cualquier escape de agua.
3. Retirar cualquier sustancia del filtro.
1) Abra la válvula principal de agua del grifo y compruebe que el agua sale
del tubo del agua.
2) En caso de no salir agua, compruebe que la válvula de agua esté abierta.
3) Deje abierta la válvula hasta que empiece a salir agua limpia.
El agua que sale primero puede contener sustancias provenientes del
filtro (proceso de fabricación).
Coloque el tubo verticalmente tal y como se muestra en la
ilustración.
7. Después de la instalación del sistema de suministro de agua
1) Conecte el frigorífico, pulse [AGUA (WATER)] en el panel de control
durante 2 o 3 minutos para extraer el aire (burbujas) de los tubos y
entonces extraiga agua.
2) Compruebe que no haya escapes en el sistema de suministro de agua
(tubos y connectores)
Vuelva a colocar los tubos y no mueva el frigorífico.
Tubo del agua
Grifo
4. Sujetar el cajón de filtro
1) Atornille y fije el soporte del filtro en el lado izquierdo/derecho de la parte
trasera del frigorífico.
Si el soporte no queda bien sujeto, retire el papel de la cinta adhesiva
del soporte del filtro y entonces péguelo.
2) Introduzca el cajón de filtro en el soporte.
Válvula agua
Deje una distancia suficiente al cortar los tubos.
2. Preparar la instalación del filtro del agua
1) Measure an approximate distance between the filter and the Water
Tube and cut the tube off filter vertically.
2) Connect the tubes to the filter as the figure shows.

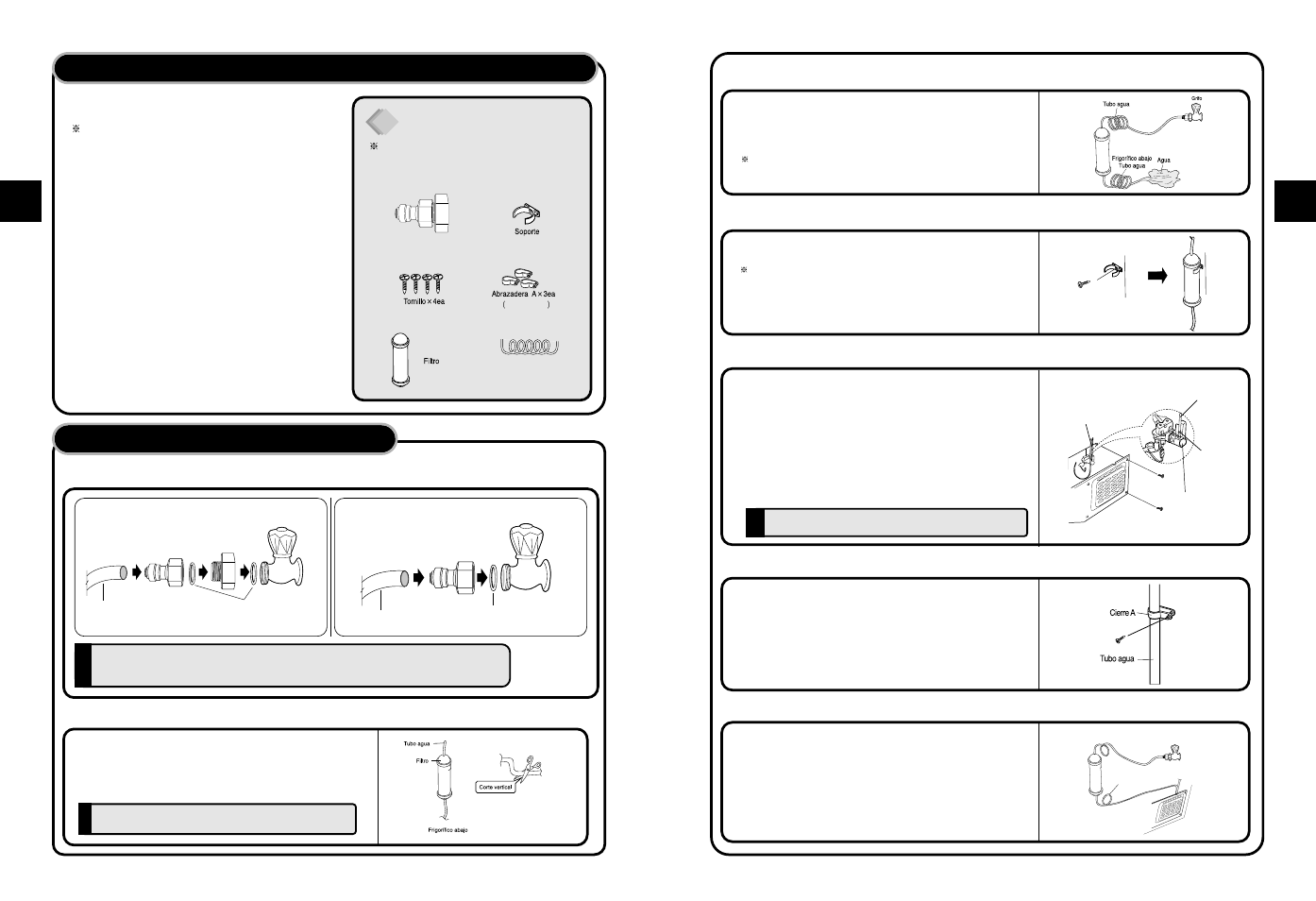

Cómo instalar el conducto de agua
(Sólo modelos dispensadores)
KIT DE CONEXIÓN A LA TOMA DE AGUA
Tubo del agua A/B
1. La presión del agua tiene que ser de 2.0~12.5 kgf/cm 2 o más para
que la máquina de hielo automática funcione.
Revise la presión del agua del grifo; si en 10 segundos puede
llenar un vaso de 180cc, la presión es la correcta.
2. Evite instalar los tubos del agua donde la temperatura sea muy alta.
3. El filtro del agua únicamente “filtra” agua; no elimina bacterias o
microbios.
4. Si la presión del agua no es lo suficientemente alta como para que la
máquina de hielo funcione, póngase en contacto con el centro de
servicio técnico más cercano para hacerse con una bomba adicional
de presión de agua.
5. La vida útil del filtro depende del uso que haga del frigorífico.
No obstante, recomendamos cambiar el filtro por lo menos una vez
cada 6 meses.
Cuando pegue el filtro, hágalo en un lugar de fácil acceso (para
poderlo extraer y colocar)
6. Después de la instalación del frigorífico y del sistema de conductos
de agua, seleccione [AGUA (WATER)] en el panel de control y pulse
el botón durante 2 o 3 minutos para llenar el depósito del agua y
extraer agua.
7. Para evitar escapes de agua, utilice cinta de precintar en la conexión
de los tubos.
8. Conecte el tubo del agua al conducto de agua fría.
Compruebe las piezas abajo indicadas para la instalación
del suministro de agua. Su agente autorizado más cercano
pondrá a su disposición cualquier otra pieza necesaria.
Instalación
(Sólo modelos dispensador)
1. Una el conexión al conducto de agua del grifo
3011202000
(3019974100) (A:3019503200
B:3019503300)
(3012020700)
(7112401211)
Advertencia
Advertencia
Conexión
(3014454520)
<Figura A> <Figura B>
Coloque la junta de goma dentro del conexión del grifo y atorníllelo en el grifo del agua.
Advertencia
Conexión A
Conexión A
Tobo del agua
Tobo del agua
Anillo de empaquetadura
Anillo de empaquetadura
Conexión B
Grifo
Grifo
