Español
80 DF-710, MT-710, BF-710, PH-5A, PH-5B Y PH-5C GUÍA DE USO

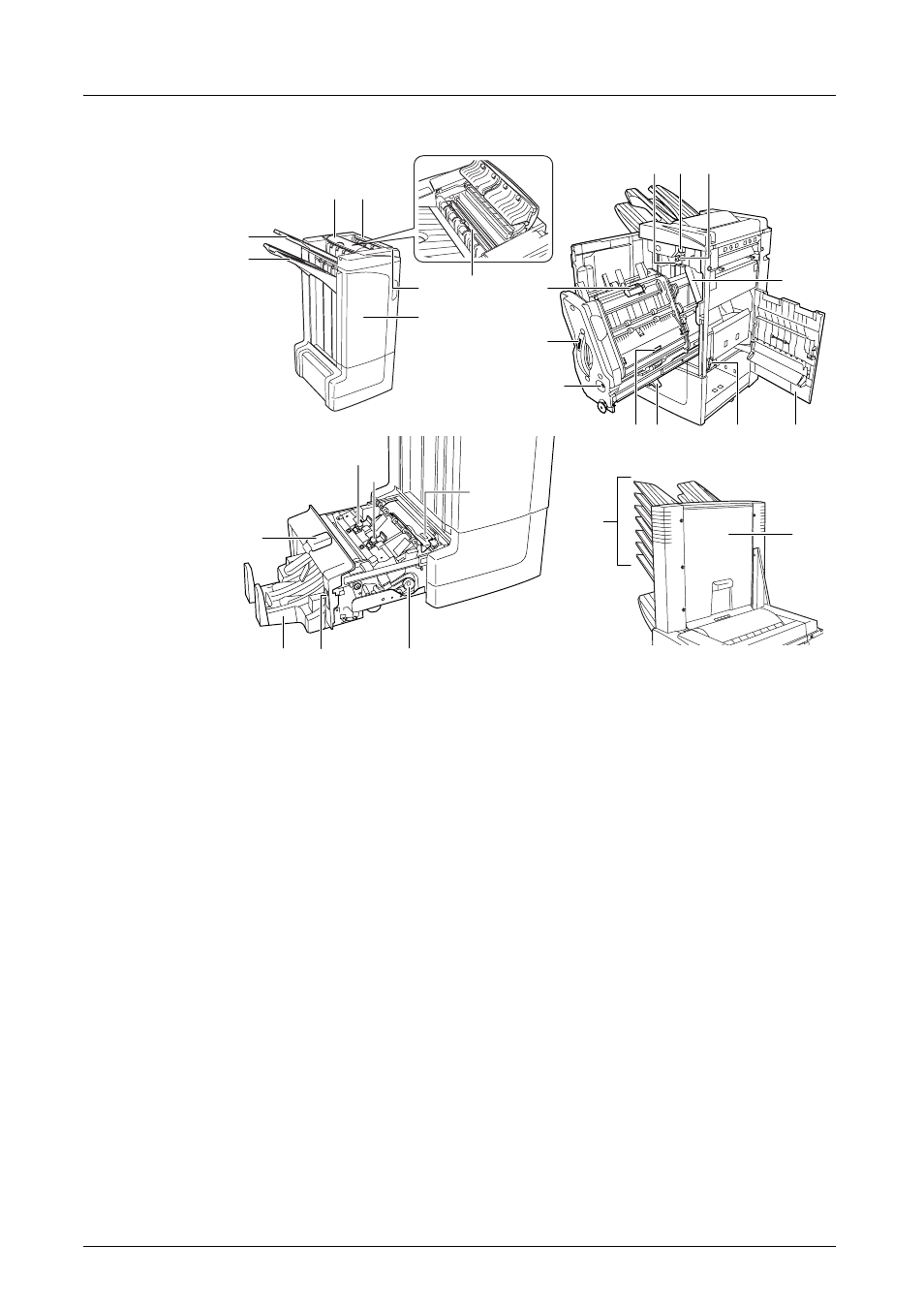

Nombres de los componentes
Unidad acabadora (cuerpo principal)
1 Bandeja A
2 Bandeja B
3 Bandeja C
4 Palanca de liberación de la unidad
acabadora
5 Cubierta frontal
6 Cubierta superior
7 Carro guía del papel (D1)
8 Mando de transporte (D2)
9 Soporte para bandejas de papel interno
(D3)
10 Ventana de confirmación de la bandeja
interna
11 Bandeja interna (D5)
12 Cubierta de la bandeja interna (D6)
13 Cubierta de la bandeja interna (D7)
14 Portacartucho de grapas A
15 Cubierta derecha (D8)
16 Mando de ajuste inferior del rodillo de
presión (E1)
17 Mando de ajuste superior del
rodillo de presión (E2)
Unidad de perforación (opcional)
18 Caja de residuos de perforación
Unidad de plegado central (opcional)
19 Palanca de liberación de la unidad
20 Carro guía del papel (D9)
21 Mando de transporte de la unidad
de plegado central (D10)
22 Cubierta superior de la unidad de
plegado central
23 Bandeja de plegado
24 Portacartucho de grapas B
25 Portacartucho de grapas C
Buzón (opcional)
26 Bandejas 1-7
27 Cubierta del buzón
1
5
4
2
3 6
7
16 17 8
15 14
18
27
26
9 13
11
12
10
21 23 19
22
20
25
24
