Sección 10 LOCALIZACION DE AVERIAS
2A080030A
KM-6230 (KME)
/ 131

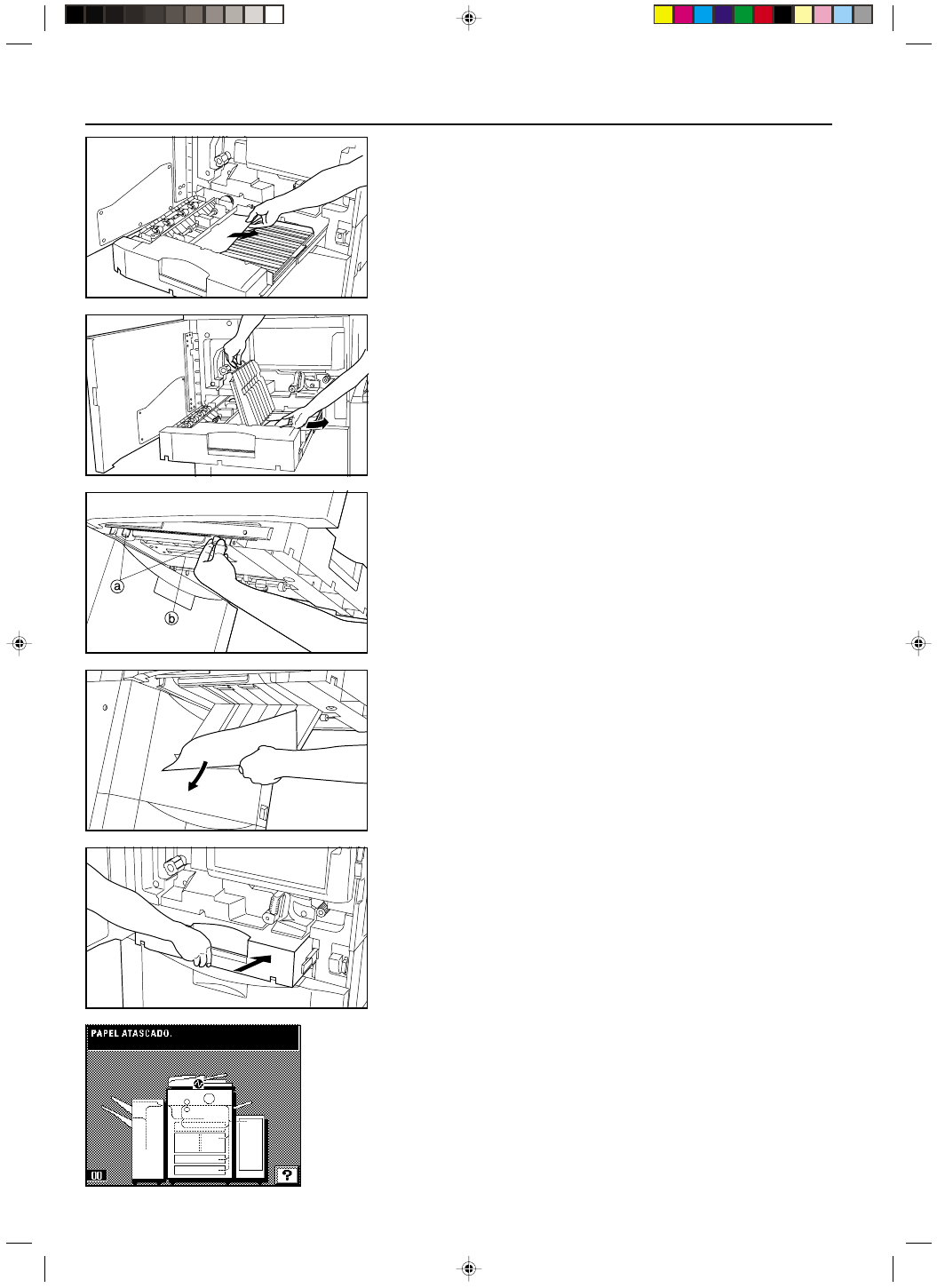

4. Si el papel atascado está en la sección de realimentación, retírelo.
5. Si no está en la sección de realimentación, levante la tapa del duplex.
6. Si el papel atascado está debajo de esa tapa, retírelo.
Cierre la tapa del duplex y vaya al paso 9.
* Si el papel atascado sigue sin verse, debería estar debajo de la tapa de inversión de
papel. En este caso, vaya al siguiente paso.
7. Desatornille los dos tornillos a de la tapa de inversión ubicados en el lado izquierdo
de la unidad duplex. La tapa de inversión de papel b se abrirá hacia abajo.
8. Elimine el papel atascado sin rasgarlo. Cierre la tapa de inversión de papel y apriete
con los mismos 2 tornillos.
* Si el papel se rasga durante el retirado, asegúrese de eliminar los restos del interior
de la copiadora.
9. Cierre la unidad duplex completamente a su posición original en la copiadora.
10. Cierre la tapa delantera.
5 5 5 5 5 Atasco en el alimentador de documentos
Si “PAPEL ATASCADO.” y el indicador de posición del atasco de la figura aparecen en el
panel de toque, un original se ha atascado en el alimentador de documentos.
