16
P UERTOS DE COMUNICACIÓN
En la parte posterior del SAI (ver Vistas SAI) están presentes las siguientes puertas de comunicación:

Conector RS232

Conector USB

Slot de expansión para tarjetas de comunicación adicionales

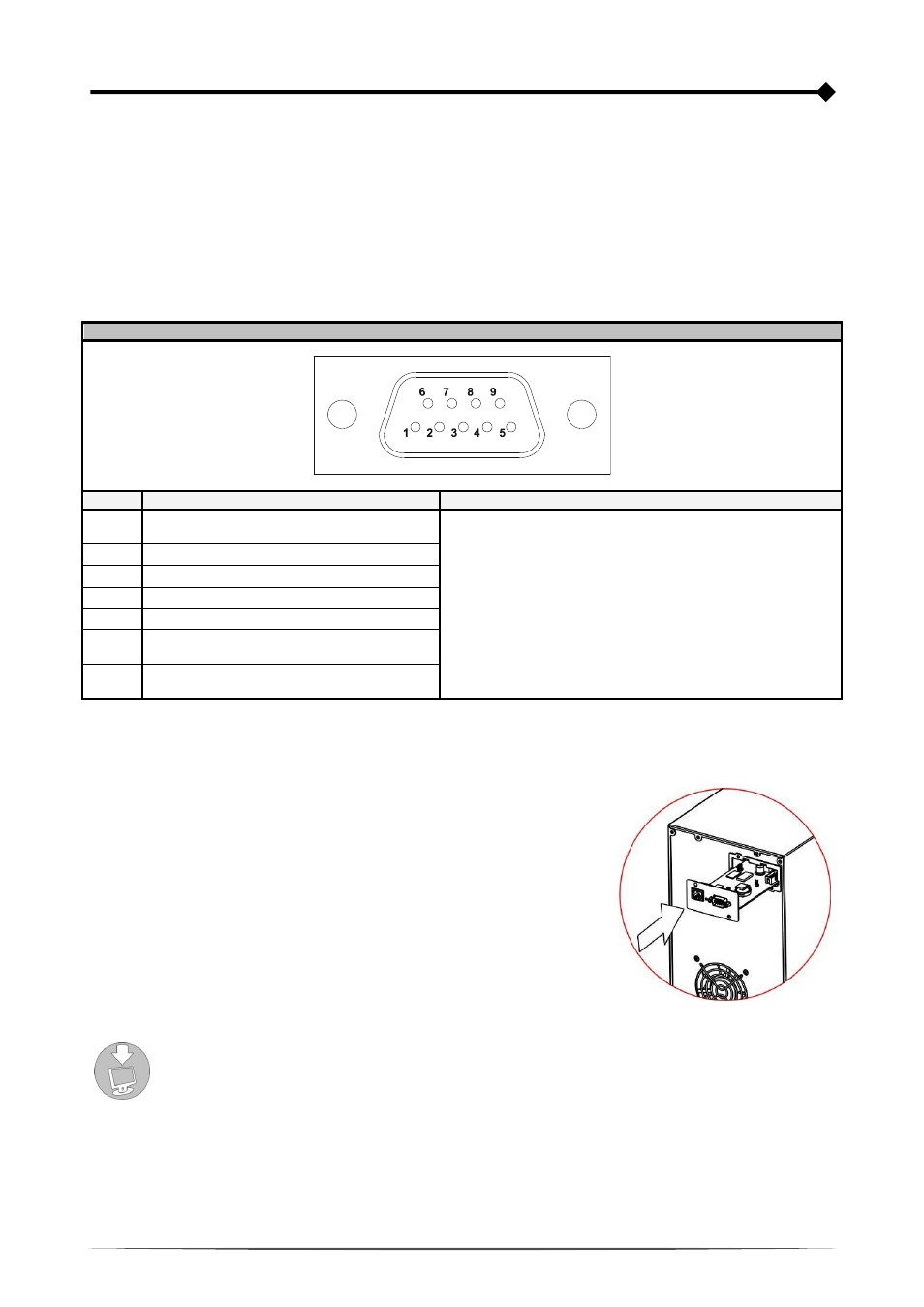

C ONECTOR RS232
CONECTOR RS232
PIN # SEÑAL NOTAS
1
Salida programable *:
[predefinido: UPS en bloqueo]
(*) Contacto optoaislado máx. +30Vdc / 35mA.
Dichos contactos pueden asociarse a otros eventos por
medio del respectivo software.
Para mayores informaciones relativas a la interfaz con el UPS
remitirse al respectivo manual.
2 TXD
3 RXD
5 GND
6 Alimentación DC (Imax = 20mA)
8
Salida programable *:
[predefinido: prealarma de fin de descarga].
9
Salida programable *:
[predefinido: funcionamiento con batería]
C OMMUNICATION S LOT
El SAI dispone de un slot de expansión para tarjetas de comunicación
opcionales (ver figura de aquí al lado) que permiten al aparato de
dialogar utilizando los principales estándares de comunicación.
Algunos ejemplos:

Segunda puerta RS232 y USB

Duplicador de puerto serie

Tarjeta de red Ethernet con protocolos TCP/IP, HTTP y SNMP

Ficha convertidor de protocolo JBUS / MODBUS

Ficha convertidor de protocolo PROFIBUS

Tarjeta con contactos aislados de relé
Para verificar la disponibilidad de otros accesorios consultar la página web www.riello-ups.com.
