15
C
ONFIGURACIÓN DE LA MODALIDAD DE FUNCIONAMIENTO

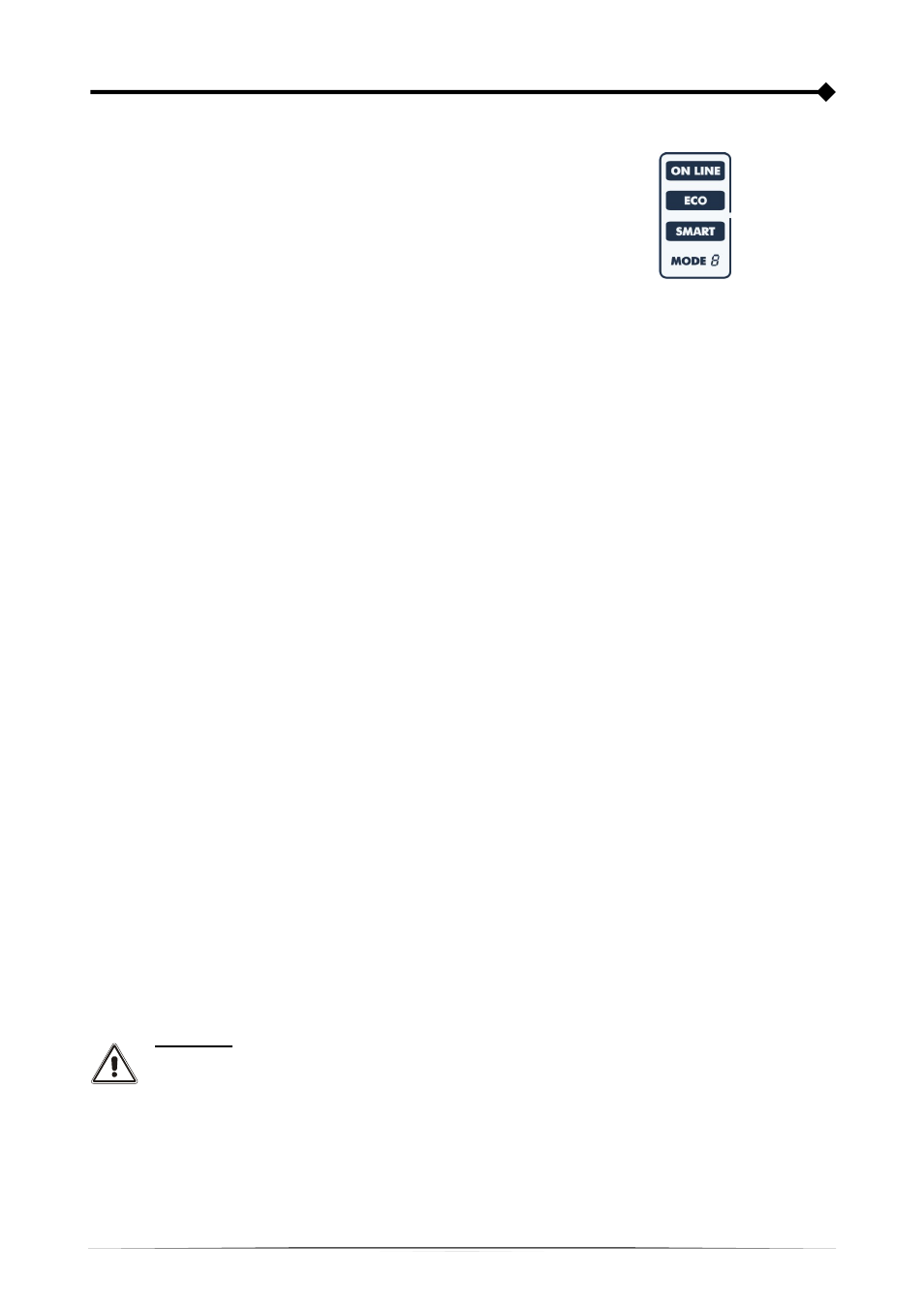

El área del display en la figura visualiza la modalidad de funcionamiento
activa y permite la elección de otras modalidades seleccionables
directamente desde el panel del display.
CÓMO HACERLO FUNCIONAR:
 Para acceder al área de configuración mantener presionado el botón “SEL” durante 3 segundos.
 Se ilumina el icono de la modalidad actualmente configurada.
 Para modificar la modalidad presionar el botón “ON”.
 Para confirmar la modalidad mantener presionado el botón “SEL” durante 3 segundos.
C ONFIGURACIONES POSIBLES
El UPS ha sido diseñado para ser configurado en diferentes modalidades de funcionamiento:
 ON-LINE es la modalidad con la máxima protección de la carga y la mejor calidad de la forma de onda de
salida (*)
 ECO es la modalidad con menor consumo del UPS, es decir, la máxima eficiencia (**)
 SMART ACTIVE en esta modalidad es el UPS a decidir el funcionamiento como ON-LINE o ECO según a una
estadística sobre la calidad de la red de alimentación.
 STAND-BY OFF [Mode 1] el UPS funciona como socorredor. En presencia de aire la carga no es alimentada
mientras al verificarse un apagón, la carga es alimentada por el UPS.
(*) El valor eficaz (rms) de la tensión y la frecuencia de salida son controlados constantemente por el microprocesador
de modo independiente por la forma de onda de la tensión de red manteniendo la frecuencia de salida
sincronizada a la red en el interior de un intervalo configurable.
Fuera de este intervalo el UPS quita el sincronismo con la red colocándose a frecuencia nominal; en esta condición
el UPS no puede utilizar el bypass.
(**) Para optimizar el rendimiento, en la modalidad ECO la carga es normalmente alimentada por bypass. En el caso
de que la erd salga de las tolerancias configuradas, el UPS conmuta en el funcionamiento ON LINE. Si la red
retorna a las tolerancias configuradas durante al menos cinco minutos el UPS vuelve a alimentar la carga desde el
bypass.
F UNCIONALIDADES ADICIONALES
BYPASS MANUAL
El tipo de funcionamiento Bypass Manual permite conmutar el UPS en línea de bypass. En tal condición la carga es
alimentada directamente por la red de ingreso, cualquier perturbación presente sobre la red se repercute directamente
sobre la carga.
ATENCIÓN:
ANTES DE REALIZAR LA SIGUIENTE SECUENCIA DE OPERACIONES, ASEGURARSE QUE LA
FRECUENCIA DE ENTRADA Y DE SALIDA DEL UPS COINCIDAN Y QUE EL UPS NO ESTÉ
FUNCIONANDO DESDE LA BATERÍA.
Atención: también con el UPS encendido, en caso de black out de la red, la carga no es más alimentada.
En el momento en que la red de ingreso salga de las tolerancias previstas, el UPS va en Stdby cortando la alimentación
a la carga.
Para forzar el UPS en modo bypass manual, pulsar a la vez las teclas ON y SEL durante al menos 4 seg.
En la pantalla se visualiza el código “C02”.
Para volver al modo de funcionamiento normal pulsar nuevamente las teclas ON y SEL durante al menos 4 seg..
