4 ProSYS Versión 7.xx – Instrucciones Suplementarias

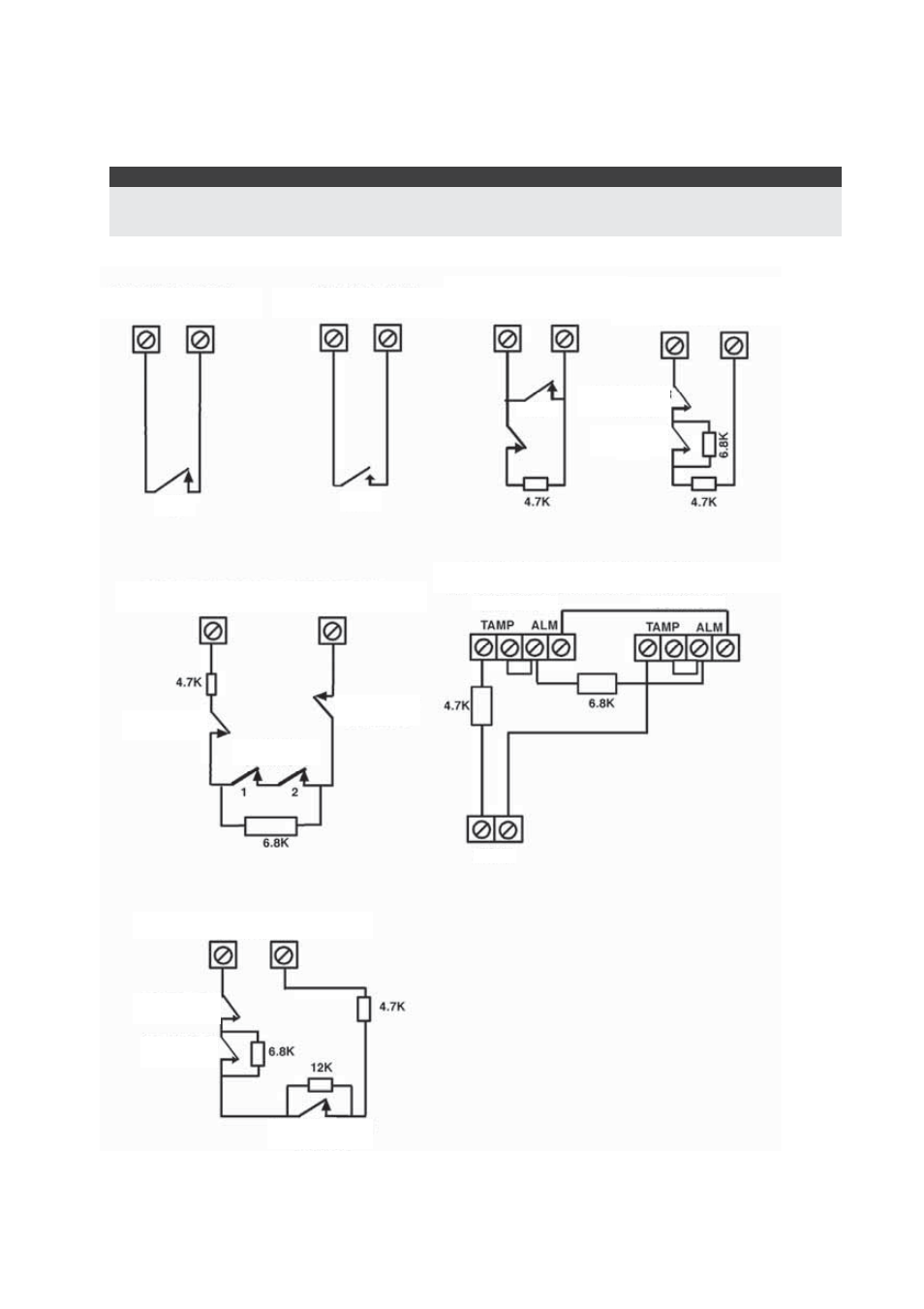

La siguiente imagen muestra todos los tipos de terminación con los nuevos
valores de Resistencia que deben usarse para las conexiones de zona en la
placa principal, en los nuevos expansores de zonas y en las entradas de relé en
las zonas del iWISE en Bus.
Nota Importante:
Para todos los expansores existentes de 8 y 16 zonas cableadas, los valores de la
resistencia siguen siendo 2,2 k
Ÿ (resistencias suministradas con el producto).
NC
NA
NA
CONFIGURACIÓN DE ZONA
NORMALMENTE CERRADA
CONFIGURACIÓN DE ZONA
NORMALMENTE ABIERTA
CONFIGURACIÓN ZONA
RESISTENCIA
FINAL DE LÍNEA
CONFIGURACIÓN ZONA
DOBLE RESISTENCIA
FINAL DE LÍNEA
INTERRUPTOR
TAMPER NC
RELÉ DE
ALARMA NC
INTERRUPTOR
TAMPER NC
RELÉ DE
ALARMA NC
ZONA CON DOBLE RESISTENCIA FINAL DE LÍNEA
CONFIGURACIÓN PARA PUERTAS DE DOBLE HOJA
ZONA CON DOBLE RESISTENCIA FINAL DE LÍNEA
DIAGRAMA DE CABLEADO PARA PUERTAS DE DOBLE HOJA
CONTACTO 1
TAMPER NC
CONTACTO 2
TAMPER NC
CONTACTOS
DE ALARMA
ZONA
CONTACTO 1 CONTACTO 2
GRADO 3 - ENTRADA DE ZONA CON
TRIPLE RESISTENCIA FINAL DE LÍNEA
CONTACTO NC
DE FALLO/AM
