Manual de Instalación 15

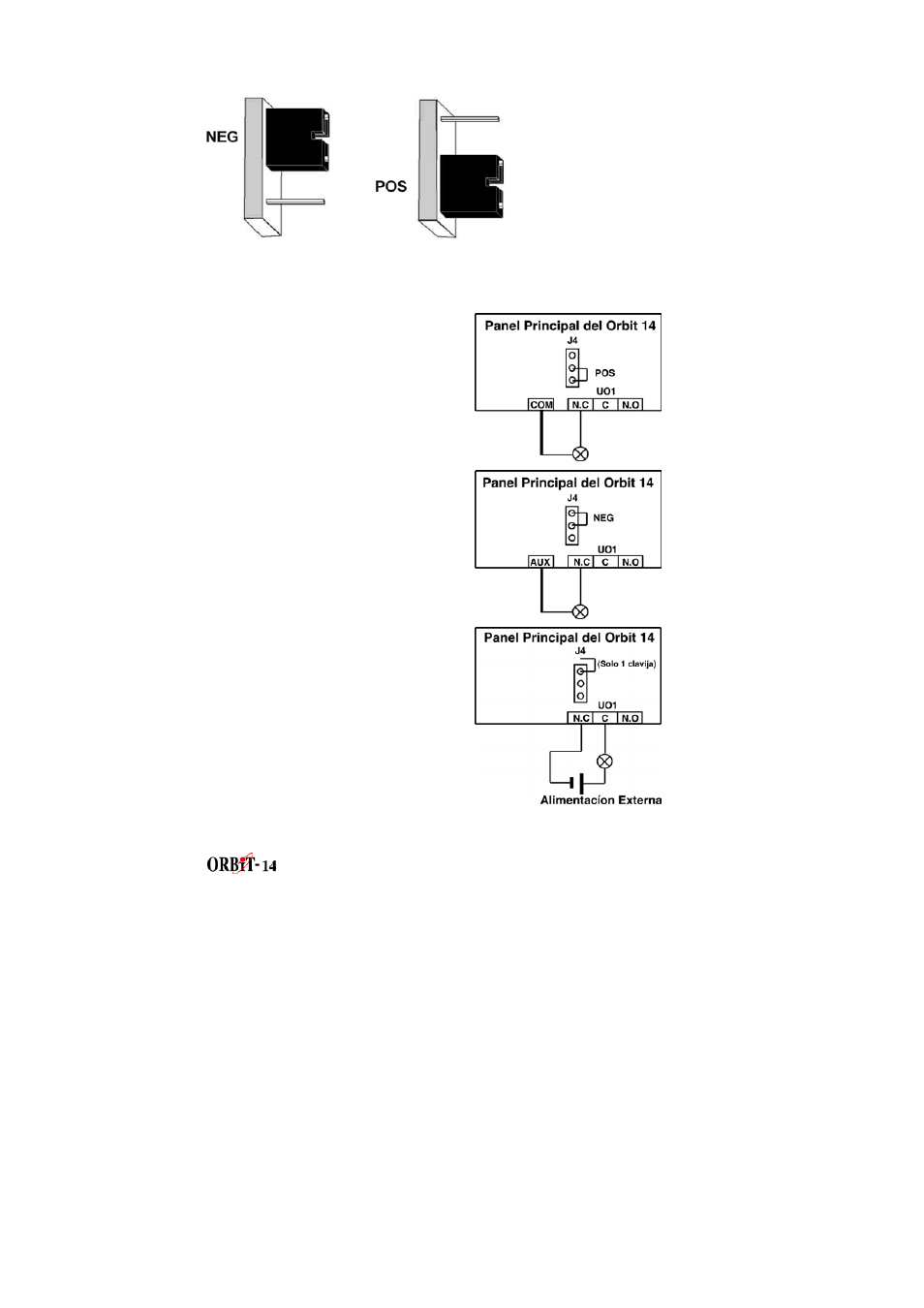

Conexión del Conector J4
El conector J4 (puente) determina la conexión de la UO1 (comportamiento), que es
generalmente usada para la conexión de una sirena externa, como sigue:
• Positivo (POS): Cuando el
conector J4 es colocado en
POS, la terminal C en UO1
recibe 13.8V.
• Negativo (NEG): Cuando el
conector J4 es colocado en
NEG, la terminal C en UO1
recibe COM.
• Una sola clavija: Si el conector
J4 es colocado en 1 sola
clavija, la UO1 actúa como
contacto seco. .
