Montaje
12

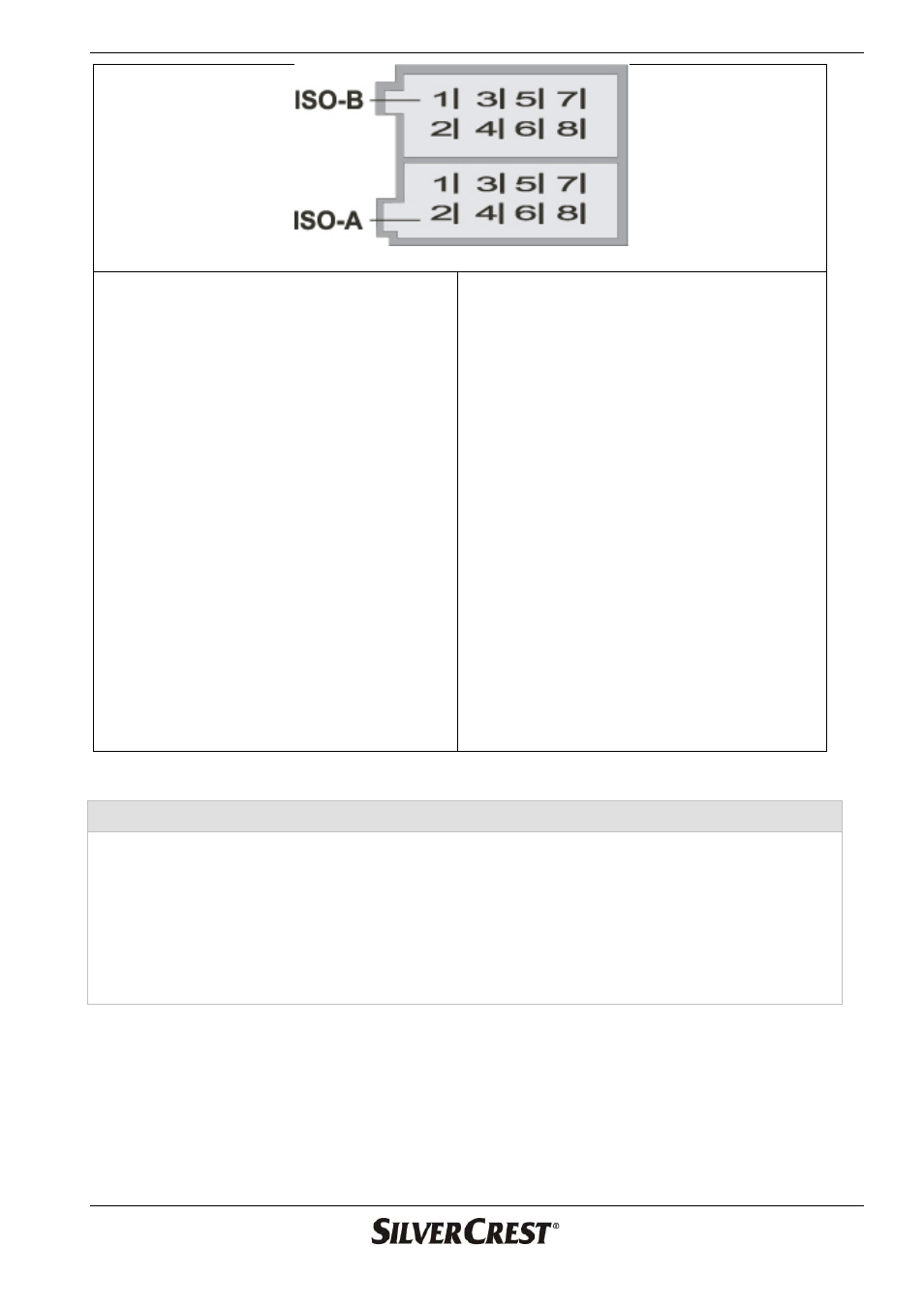

ISO-A
A4
Amarillo B+
Positivo continuo (12
V), conexión directa a la batería.
A5
Azul
Para controlar un amplificador
externo o conectar a la antena
automática (máx. 100 mA / 12 V).
A6
Naranja
Al borne de mando del
atenuador. (Cuando se encienden
los faros del vehículo se atenúa la
iluminación de la pantalla.)
A7
Rojo ACC
. Conexión del polo
positivo (12 V) controlado mediante
la llave de contacto / interruptor de
encendido.
A8
GND (masa) Para una conexión a
masa correcta del vehículo
ISO-B
Altavoces frontales
B3 Derecha
+ (gris)
B4 Derecha
– (gris/negro)
B5 Izquierda
+
(blanco)
B6 Izquierda
–
(blanco/negro)
Altavoces traseros
B1 Derecha
+
(violeta)
B2 Derecha
– (violeta/negro)
B7 Izquierda
+
(verde)
B8 Izquierda
–
(verde/negro)
Información acerca de la asignación de la conexión ISO-A:
La presente ilustración muestra la asignación más utilizada para esta conexión.
No obstante, algunos fabricantes de automóviles (como p.ej. VW, Audi, Opel y
Vauxhall) intercambian las patillas A7 y A4, circunstancia que provoca que al
desconectar el encendido se pierdan las emisoras memorizadas y otros ajustes
almacenados en la memoria del aparato. Por este motivo, se recomienda realizar
la conexión del conector ISO de acuerdo con la información del manual de su
vehículo.
