POW222 ES
Copyright © 2013 VARO P á g i n a | 5 www.varo.com
4.5 Servicio
 Las intervenciones de servicio en su herramienta eléctrica deben ser efectuadas por
personas cualificadas que utilicen únicamente piezas de repuesto idénticas. De esta
manera, se mantendrá la seguridad de la herramienta eléctrica.
5 INSTALACIÓN / CAMBIO DE LOS DISCOS DE CORTE DE
DIAMANTE

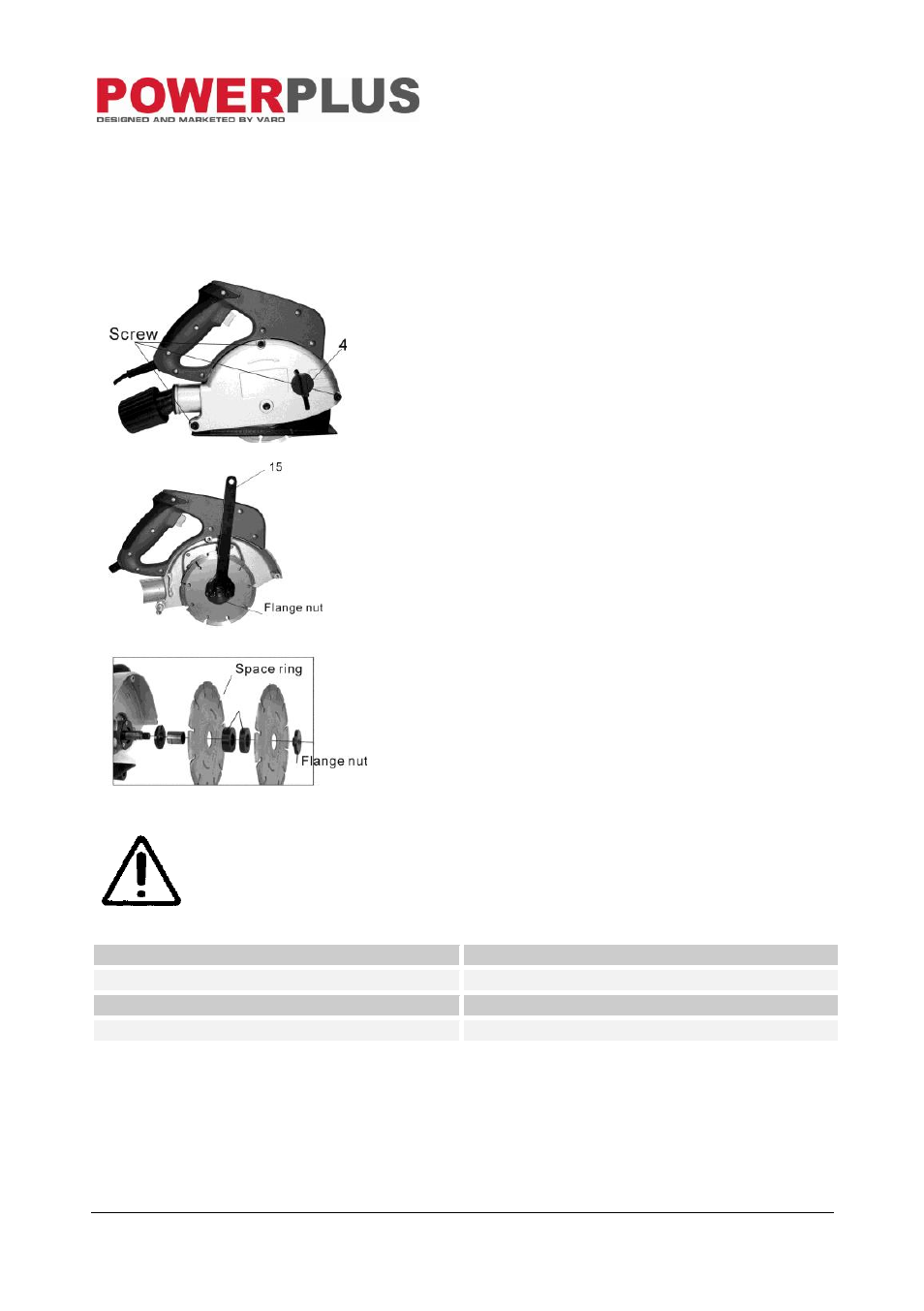

Fig 2
 Colocar la máquina en un banco de trabajo estable.
 Retirar los tornillos utilizando la llave hexagonal.
 Retirar el tornillo de fijación (4).
(No perder las arandelas ni las arandelas de
resorte)
 Retirar el dispositivo de protección y girar el tope
de profundidad (6) hacia abajo.
 Presionar el botón de bloqueo (12) del mandril y
aflojar la tuerca de la brida con la llave de pasador.
Retirar los discos de corte de diamante y los anillos
de separación.
 Colocar un disco de corte de diamante sobre la
brida del motor.
 Deslizar los anillos de separación (si fuere
necesario) y después el isco de corte de diamante
restante sobre el mandril.
 Presionar el botón de bloqueo (12) del mandril y
atornillar la tuerca de la brida sobre el mandril con
la llave de pasador.
 Girar el tope de profundidad hacia arriba y
reemplazar el tope de profundidad.
 Volver a poner los tornillos en su sitio con la llave
hexagonal. (Atención: No perder la arandela y
bloquear las arandelas. Volver a poner el tornillo de
fijación del tope de profundidad)
Fig 3
Fig 4
¡ATENCIÓN! Reemplazar siempre los discos de corte de diamante por
parejas. Para aflojar / apretar los discos: Presionar el botón de bloqueo,
girar con la mano hasta que se bloquee y después aflojar / apretar con la
llave de pasador.
Translation
Screw Tornillo
Flange nut Tuerca de brida
Space ring Anillo de separación
