7 INSTRUCCIONES DE ENSAMBLAJE
El cultivador viene enteramente ensamblado, excepto algunas piezas. Las siguientes
instrucciones ayudarán a ensamblar y ajustar el regulador de profundidad, la tensión del
cable y la altura del manillar.

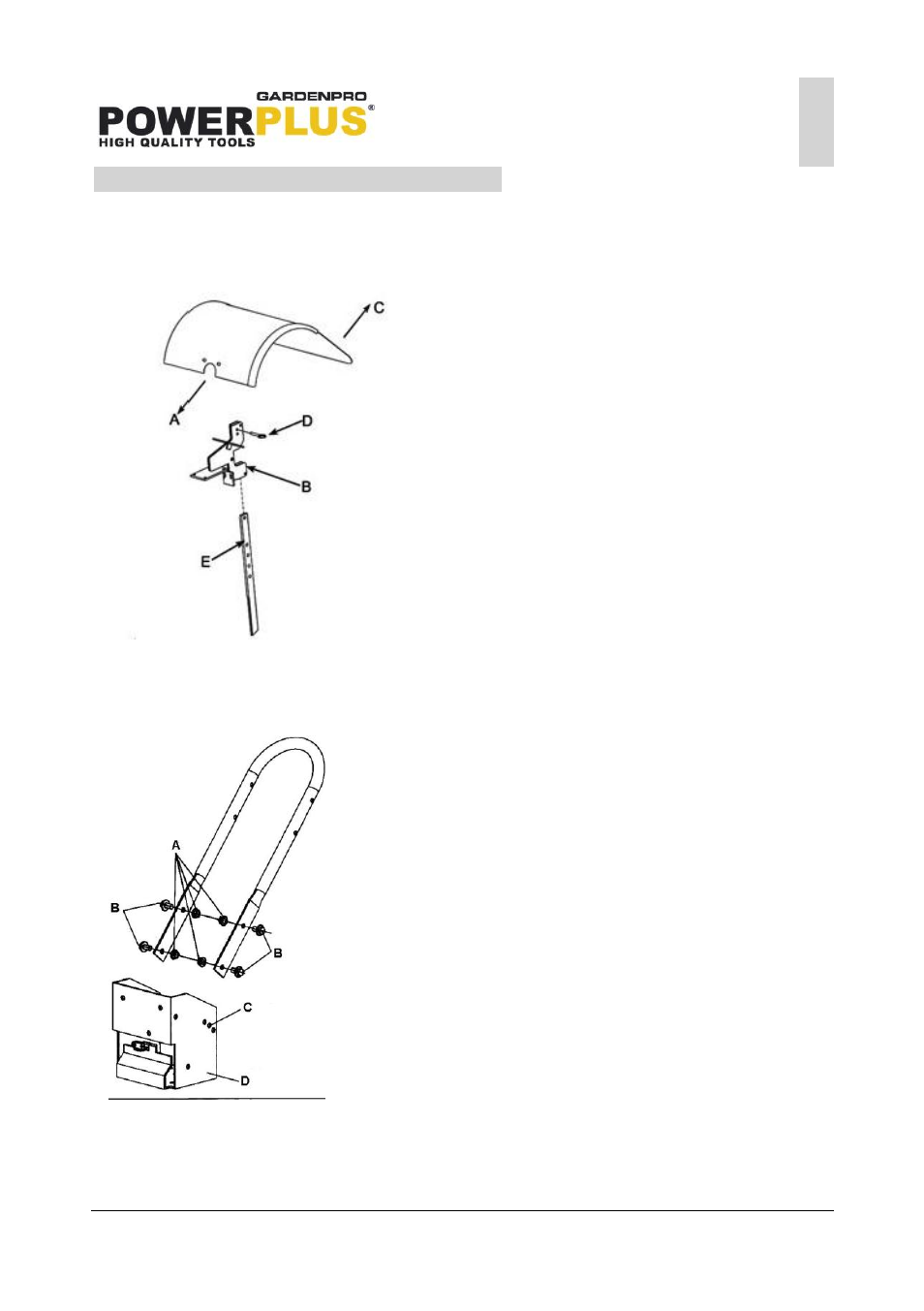

7.1 Etapa 1: instale el regulador de profundidad
 Instale el regulador de profundidad en la
parte superior del soporte de regulador
de profundidad con las empuñaduras
hacia atrás.
 Inserte el regulador de profundidad a
través del soporte de regulador de
profundidad en el agujero situado en
este último de manera que los dientes
remuevan el suelo.
A) Parte delantera
B) Soporte de regulador de profundidad
C) Parte trasera B) Perno del regulador de profundidad
E) Regulador de profundidad
7.2 Etapa 2: fije el manillar inferior en el cultivador
 Extraiga el manillar inferior de la cubierta
de la transmisión y alinee los agujeros
inferiores.
 Inserte el perno + la tuerca de cada lado
en los agujeros inferiores.
 Inserte el perno + la tuerca de cada lado
en los agujeros superiores, a la altura
deseada del manillar.
A) Tuercas de bloqueo
B) Pernos de ajuste de altura C) Agujeros de ajuste de altura
D) Cubierta de transmisión
