POWX0610 ES
Copyright © 2014 VARO p á g i n a | 7 www.varo.com
Se puede instalar la empuñadura auxiliar (6) en la amoladora angular en dos posiciones
diferentes: a la izquierda y a la derecha.
7.2 Ensamblaje de la protección

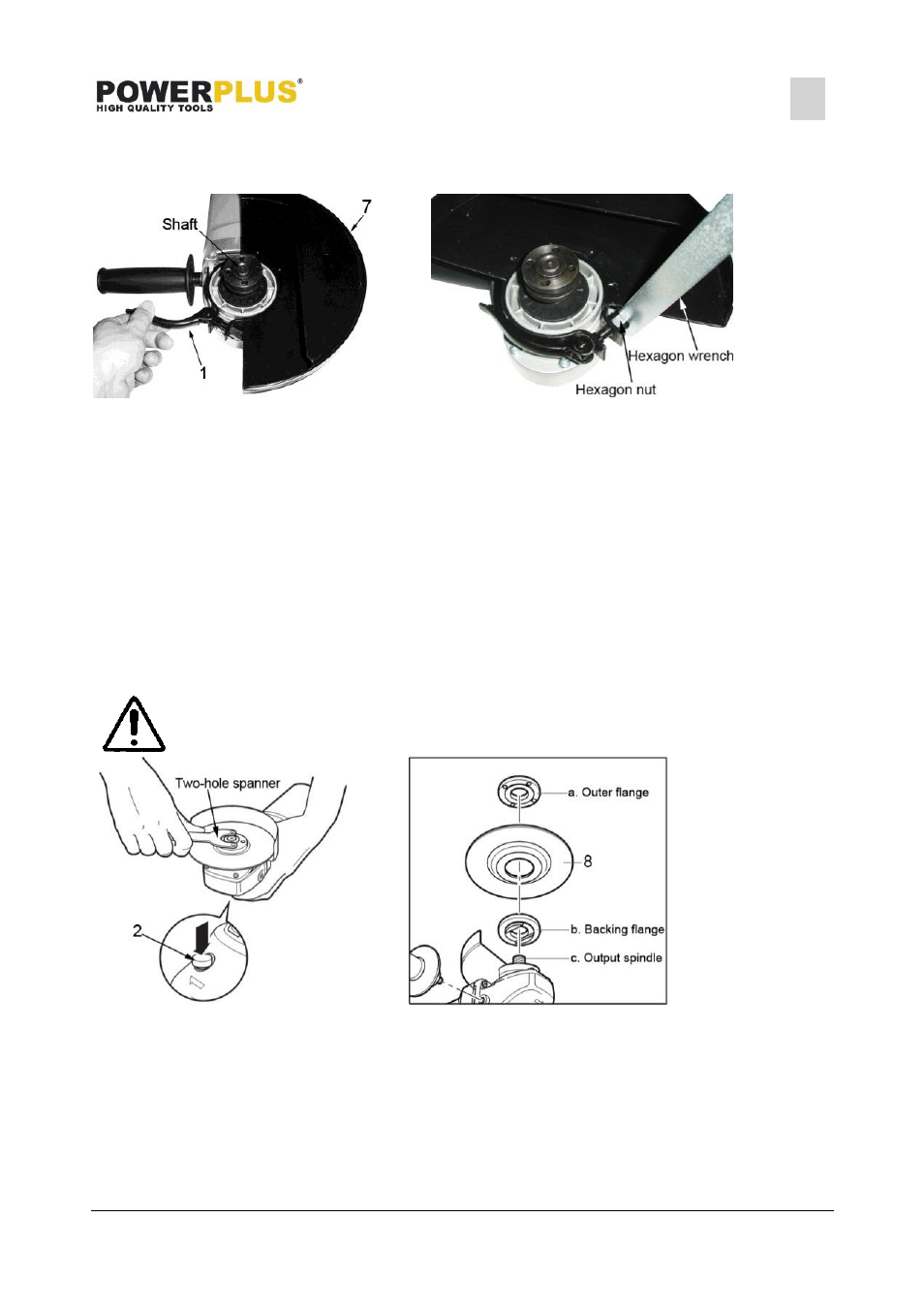

Fig. 2 Fig. 3
Hexavon wrench = Llave hexagonal
Hexagon nut = Tuerca hexagonal
Shaft = Árbol
1. Aflojar el sujetador de la protección (7) tirando hacia afuera la palanca de bloqueo de la
protección (1).
2. Girar la protección de manera que la parte descubierta del disco esté lo más lejos posible
de la mano que está sobre la empuñadura principal (3).
3. Fijar la protección empujando hacia dentro la palanca de bloqueo (ya no se debe poder
mover la protección).
NOTA: Si no se puede fijar firmemente la protección con la palanca de bloqueo (1), utilice una
llave hexagonal para apretar la tuerca hexagonal.
7.3 Reemplazo del disco de amolado
¡Atención
– un disco que ha sido utilizado puede estar muy caliente!
Fig. 4 Fig. 5
Outer flange = Brida exterior
Backing flange = Brida de soporte
Output spindle = Husillo de salida
Two-hole scanner = Llave de espigas
 Desconecte el enchufe de la toma de alimentación.
 Presione y mantenga presionado el botón de bloqueo del husillo (2) para asegurar este
último.
 Gire el árbol hasta que se bloquee.
