110

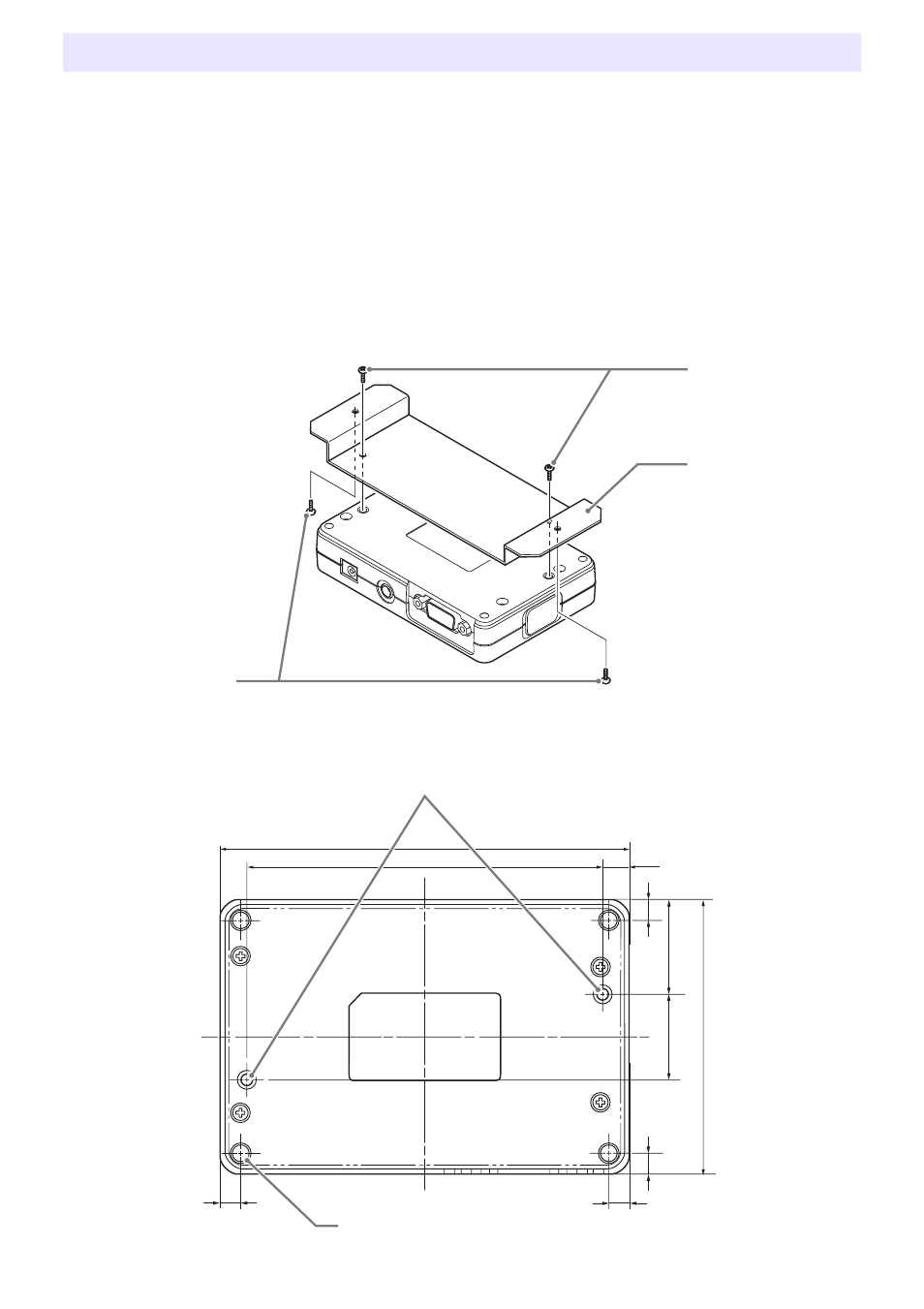

El YP-100 puede ser colgado del techo o montado sobre otra superficie firme para la
conexión a un proyector de montaje en el techo.
z Para este tipo de instalación, deberá disponer de un soporte para montaje del YP-100, tal
como el mostrado en la siguiente ilustración.
z Para asegurar el YP-100 al soporte, se recomienda utilizar los tornillos entregados con el
mismo. De requerirse, también podrá usar otros tornillos que se adapten al espesor de la
placa de soporte, etc.
z Si prefiere utilizar otros tornillos para asegurar el YP-100, utilice el siguiente tipo de tornillo.
Tipo de tornillo: M3
z Seleccione los tornillos de anclaje de acuerdo al espesor del soporte. La punta de los
tornillos de anclaje no deben entrar más de 2,5 mm en los orificios del YP-100.
Dimensiones (mm)
Para colgar al YP-100 del techo
Tornillos del soporte
(comprados
separadamente)
Tornillos de anclaje
Utilice los tornillos
entregados con el
YP-100 o los tornillos
comprados separados.
Soporte para montaje
(Espesor de placa
recomendado: 1 mm)
5 5
5
5
20 65
22.5
84
97
6.5
Ranuras (4 locations):
φ
5 mm (MIN)
Orificios para tornillos
