Preparativos
S-20
(1) En el menú “Modelado de imagen”, seleccione “Corrección de esquinas” y, a continuación,
presione la tecla [ENTER].
z Tal como se muestra en las siguientes capturas de pantalla, ambos proyectores, A y B,
proyectarán cuadrículas y marcas de posicionamiento. La cuadrícula y marca de color
amarillo corresponden a la imagen del proyector A, mientras que la cuadrícula y marca de
color azul claro corresponden a la imagen del proyector B.
z También se mostrarán “cursores de modelado” en la esquina superior izquierda de la
cuadrícula amarilla, y ligeramente por encima y hacia la izquierda del centro de la
cuadrícula. Esto indica que la cuadrícula del proyector A es la que se encuentra actualmente
seleccionada para el ajuste. Realice las operaciones de modelado requeridas para alinear la
imagen del proyector A.
(2) Utilice las teclas [S], [T], [W] y [X] para mover la esquina
izquierda superior de la cuadrícula de manera que quede
alineada con la esquina izquierda superior de la pantalla
objetivo.
z Presione la tecla [CORRECT] cuando desee cambiar la
velocidad de movimiento de la cuadrícula entre lenta y
rápida. El ajuste actual de la velocidad del cursor se
indica mediante la forma del cursor, tal como se
observa en la imagen adyacente.
z Presione la tecla [BLANK] cuando desee cambiar la
imagen del proyector B entre mostrar y ocultar.
(3) Una vez que la esquina izquierda superior de la imagen del proyector A esté en la posición que
desea, presione la tecla [POSITION].
z Los cursores de modelado comenzarán a parpadear, indicando que ya se pueden desplazar
los cursores a otro punto.
(4) Utilice la tecla [X] para desplazar el cursor de modelado parpadeante a la esquina derecha
superior de la imagen del proyector A y, a continuación, presione la tecla [CORRECT].
z El cursor dejará de parpadear, indicando que ya puede mover la esquina derecha superior
de la cuadrícula.
(5) Utilice las teclas [S], [T], [W] y [X] para mover la esquina derecha superior de la cuadrícula de
manera que quede alineada con la esquina derecha superior de la pantalla objetivo.
(6) Repita los pasos (3) a (5) de arriba para alinear las esquinas derecha inferior e izquierda
inferior.
NOTA
z La operación de las siguientes teclas se deshabilita mientras se está proyectando una imagen
desde la fuente de entrada: [S], [T], [W], [X], [CORRECT], [POSITION]. Para obtener información
sobre cómo seleccionar la imagen a proyectar, consulte “Para cambiar la visualización de la
imagen proyectada mientras se modela una imagen (tecla [IMAGE])” (página S-18).

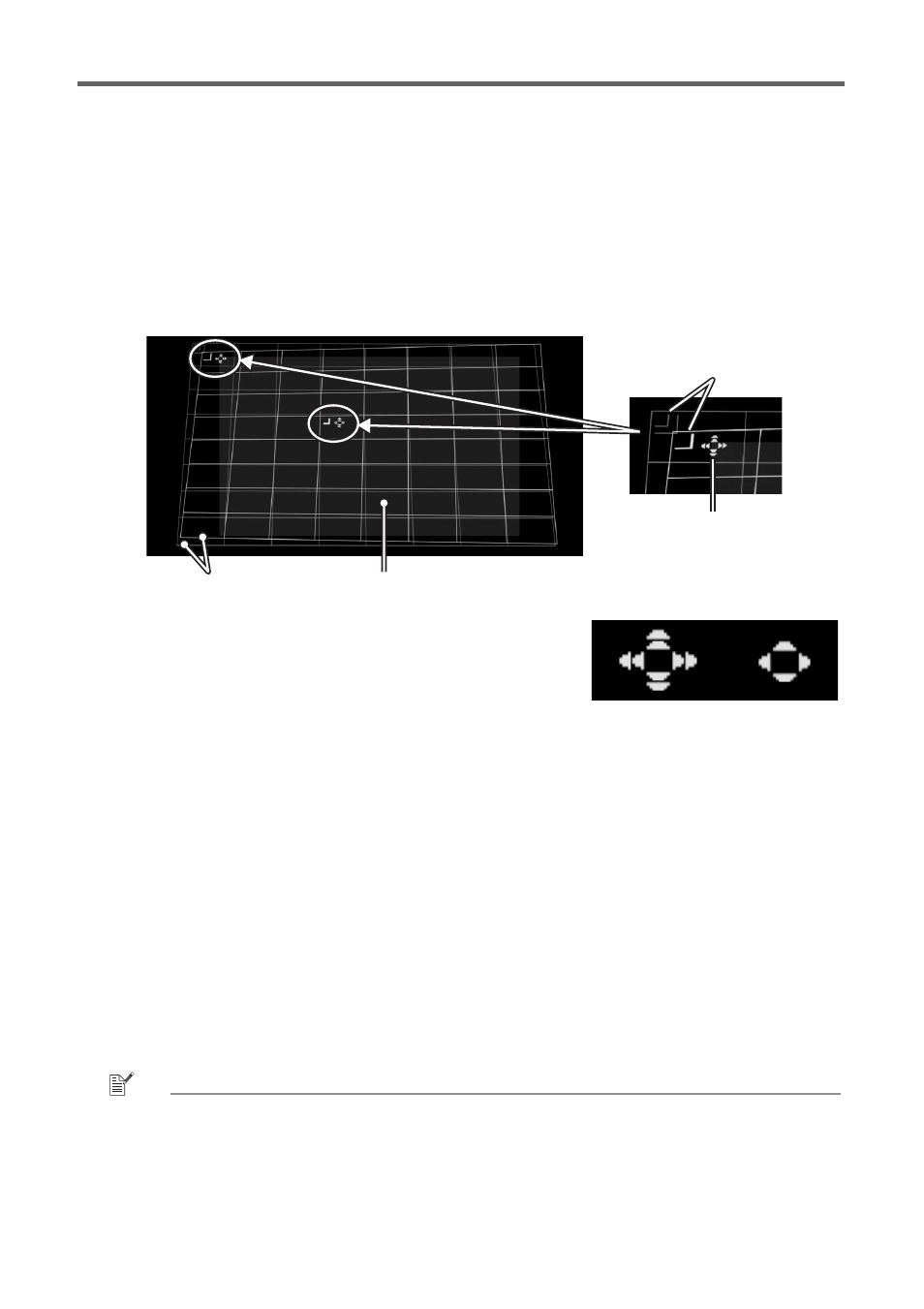

Cursores de modelado
Marcas de posicionamiento
Cuadrícula Pantalla objetivo
Movimiento a
alta velocidad
Movimiento a
baja velocidad
