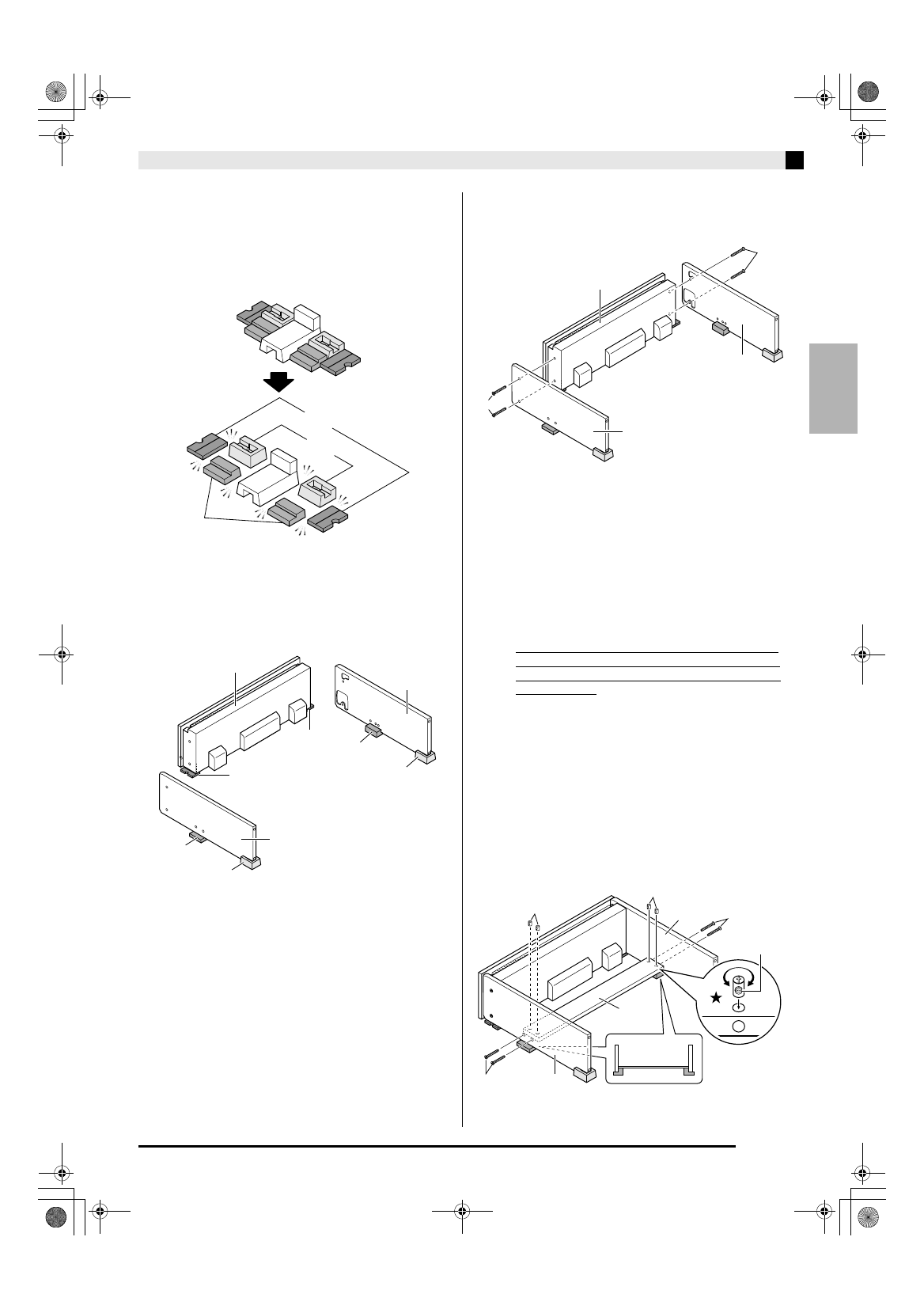

Procedimientos iniciales
S-33
2.
Divida el material de empaque de espuma de
poliestireno de la manera mostrada en la
ilustración.
• Luego de dividir el material, deberá contar con un
total de seis piezas designadas
Q -(a) , Q -(b) y Q -(c) , las
cuales se utilizarán durante el armado del soporte.
3.
Coloque el piano digital sobre las piezas del
material de empaque
Q -(a) , y los paneles
laterales del soporte sobre las piezas del
material de empaque
Q -(b) y Q -(c) , tal como
se muestra en la siguiente ilustración.
4.
Fije los paneles laterales A y B al piano.
• Asegure los paneles laterales con los cuatro tornillos
F .
5.
Fije el panel trasero C a los paneles laterales
A y B . Utilice los cuatro tornillos F y los
cuatro conectores de unión P .
• Inserte los cuatro conectores de unión P en los
cuatro lugares del panel trasero C . Los orificios de
los conectores de unión deben coincidir con los
orificios del panel trasero
C .
• Eleve el panel trasero C de manera que sus orificios
roscados coincidan con los orificios roscados de los
paneles laterales, y luego apriete los tornillos
F .
Si tiene alguna dificultad en insertar los tornillos F
en los orificios de los conectores de unión P , utilice
un destornillador para girar los conectores de unión
( en la figura).
*
PRECAUCIÓN
• ¡Nunca intente forzar los tornillos! No fuerce los
tornillos F cuando los orificios de los
conectores de unión P no estén correctamente
alineados, pues se podrán dañar las roscas.
• Apriete parcialmente los tornillos sobre uno de los
laterales del panel trasero
C y, a continuación,
apriete completamente los tornillos del lado opuesto.
• Seguidamente, termine de apretar completamente los
tornillos apretados parcialmente.
Q
-(c)
Q
-(a)
Q
-(b)
B
Q
-(c)
Q
-(b)
Q
-(c)
Q
-(a)
Q
-(a)
Q
-(b)
A
Piano digital
F
B
A
F
Piano digital
F
P
B
P
C
F A
Orificio
roscado
