Armado del soporte
S-37

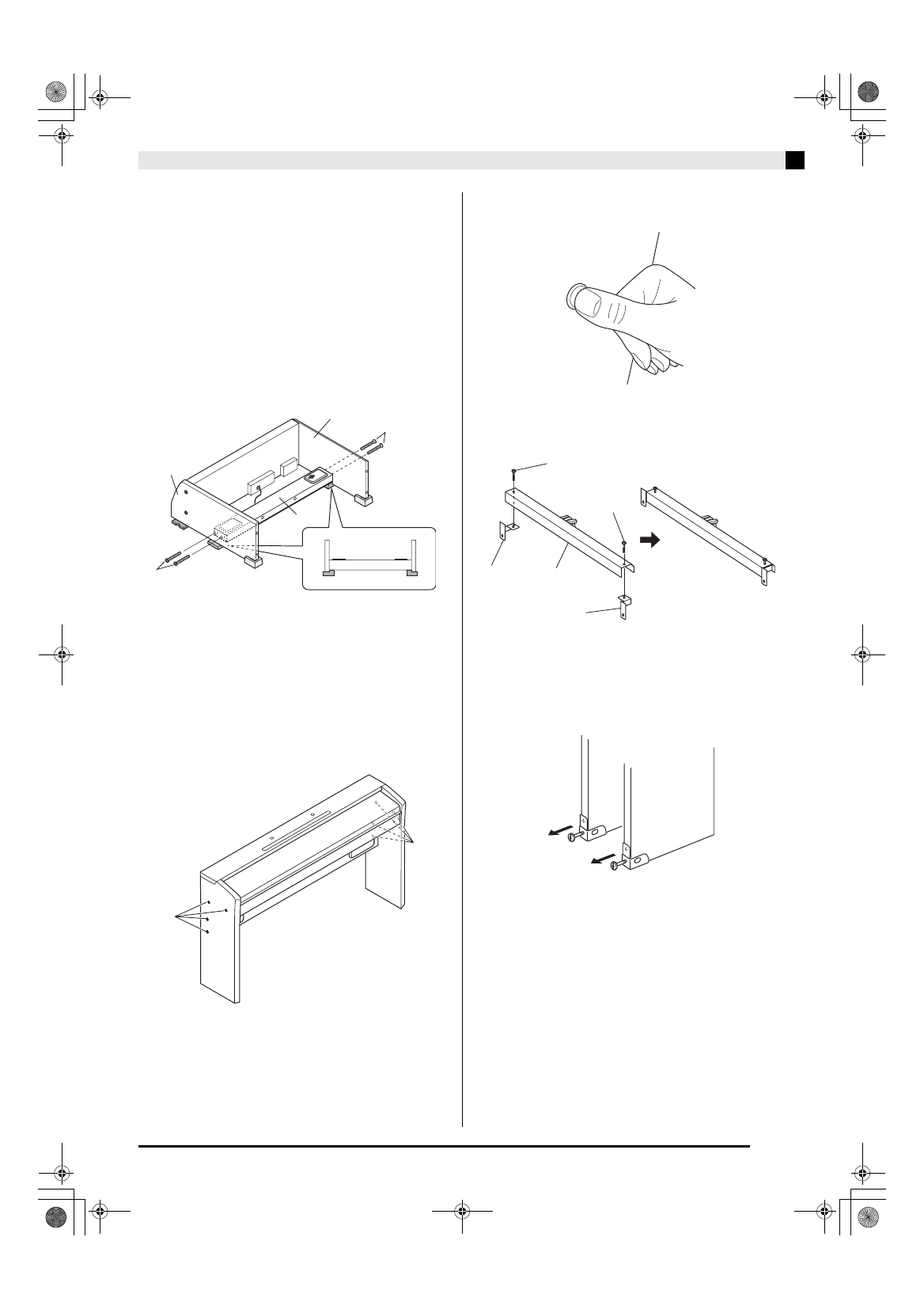

3. Con la caja de altavoces C de costado tal
como se observa en la ilustración, asegure
los paneles laterales A y B a la caja de
altavoces C. Asegure los paneles laterales
usando los cuatro tornillos D.
• Haga coincidir los orificios roscados de la caja de
altavoces C con los orificios roscados de los paneles
laterales mientras instala los tornillos D.
• Apriete parcialmente los tornillos sobre uno de los
laterales de la caja de altavoces C y, a continuación,
apriete completamente los tornillos del lado opuesto.
• Seguidamente, termine de apretar completamente los
tornillos apretados parcialmente.
• También podrá instalar la caja de altavoces C de
manera que quede dirigida hacia la parte posterior
del soporte.
4.
Después de comprobar que todos los
tornillos se encuentran completamente
apretados, retire el material de empaque y
ponga de pie el soporte.
• Cubra cada uno de los ocho tornillos de los paneles
laterales con las tapas de tornillo E.
• Inserte las tapas de los tornillos en los lugares
indicados en la ilustración e introdúzcalos a fondo.
5.
Fije los soportes I a la unidad de pedal F y
asegúrelos temporalmente con los tornillos G.
6.
Quite los tornillos que retienen los soportes
esquineros sobre las esquinas traseras (las
esquinas del lado opuesto al pianista) de los
paneles laterales.
