9
Los números entre paréntesis indican las páginas en que se describe cada elemento.
.
Cámara
.
Unidad de cargador

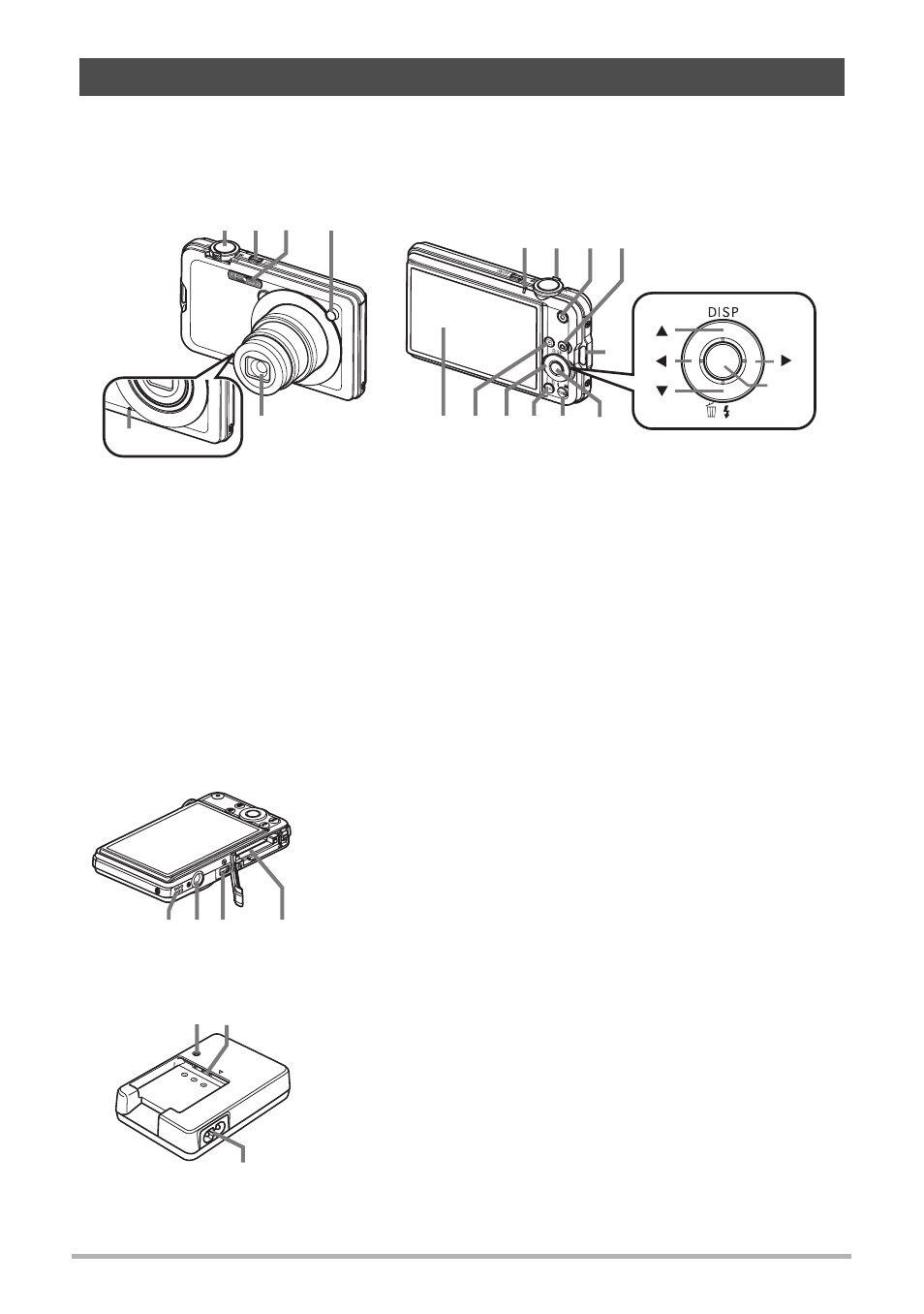

Guía general
1 Botón disparador
(página 24)
2 [ON/OFF] (Encender/
apagar) (página 23)
3 Flash (página 36)
4 Lámpara delantera
(páginas 27, 70, 76)
5 Objetivo
6 Micrófono
(páginas 51, 111)
7 Lámpara trasera
(páginas 23, 25, 36)
8 Controlador de zoom
(páginas 24, 47, 92, 93)
9 Botón [0] (película)
(página 50)
bk Botón [r] (REC)
(páginas 23, 24)
bl Orificio para la correa
(página 2)
bm Botón [SET] (página 31)
bn Botón [BS] (^)
(página 55)
bo Botón [MENU]
(página 64)
bp Botón de control
([8] [2] [4] [6])
(página 31)
bq Botón [p] (PLAY)
(páginas 23, 28)
br Pantalla del monitor
(páginas 10, 162)
5
3 4 2 1
6
8 9 bk 7
bl
bn bo bp bq br bm
[ ]
[ ]
[ ] [ ]
[SET]
Parte trasera
bs Ranuras para pila/tarjeta de memoria
(páginas 17, 21, 172, 174)
bt Puerto USB/AV (páginas 94, 118, 125, 134)
ck Orificio para el trípode
Utilice este orificio para fijar un trípode.
cl Altavoz bs ck cl bt
Parte inferior
Parte delantera
3
2 1
1 Lámpara [CHARGE]
2 Contactos +-
3 Toma de CA
