Comenzando con las operaciones
S-18
Algunos dispositivos de video están equipados con un terminal de salida de video por
componentes. Puede utilizar un cable de video por componentes (YK-3), disponible en forma
opcional, para conectar el terminal COMPUTER del proyector al terminal de salida de video por
componentes del dispositivo de video.
z Apague siempre el proyector y el dispositivo de video antes de conectarlos.
z Puede utilizar el cable de video por componentes YK-3 opcional para conectar a los
terminales de salida de video por componentes del tipo toma de clavija (RCA). El proyector
no es compatible con la conexión a ningún otro tipo de terminal.
z Los terminales de salida de video por componentes incluyen un conjunto de 3 terminales: Y-
Cb-Cr o Y-Pb-Pr. Asegúrese de hacer coincidir los colores de los enchufes del cable de video
por componentes YK-3 opcional con los colores de los terminales (Verde: Y; Azul: Cb/Pb;
Rojo: Cr/Pr).
z Tenga en cuenta que es compatible sólo con la conexión a un terminal de salida de video
por componentes analógico. El proyector no es compatible con la conexión a un terminal de
salida digital.

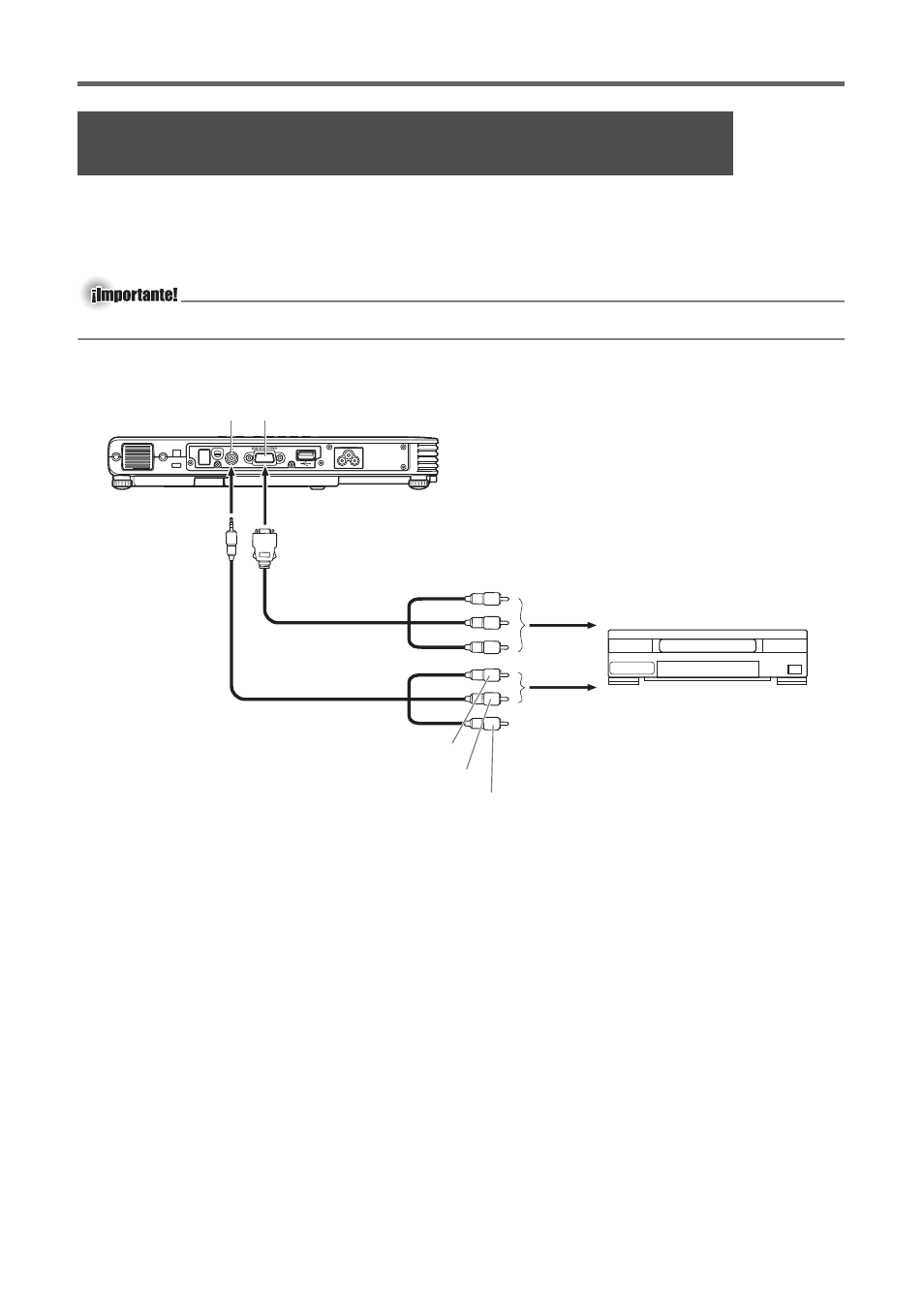

Conectando a un dispositivo de salida de video
por componentes
Proyector
Terminal COMPUTER Terminal AV
Cable AV especial incluido
Cable de video por
componentes opcional
(YK-3)
Al terminal de salida de
video por componentes
Al terminal de salida de
AUDIO
Dispositivo de video
Amarillo
(no conectado)
Blanco
Rojo
