S-14

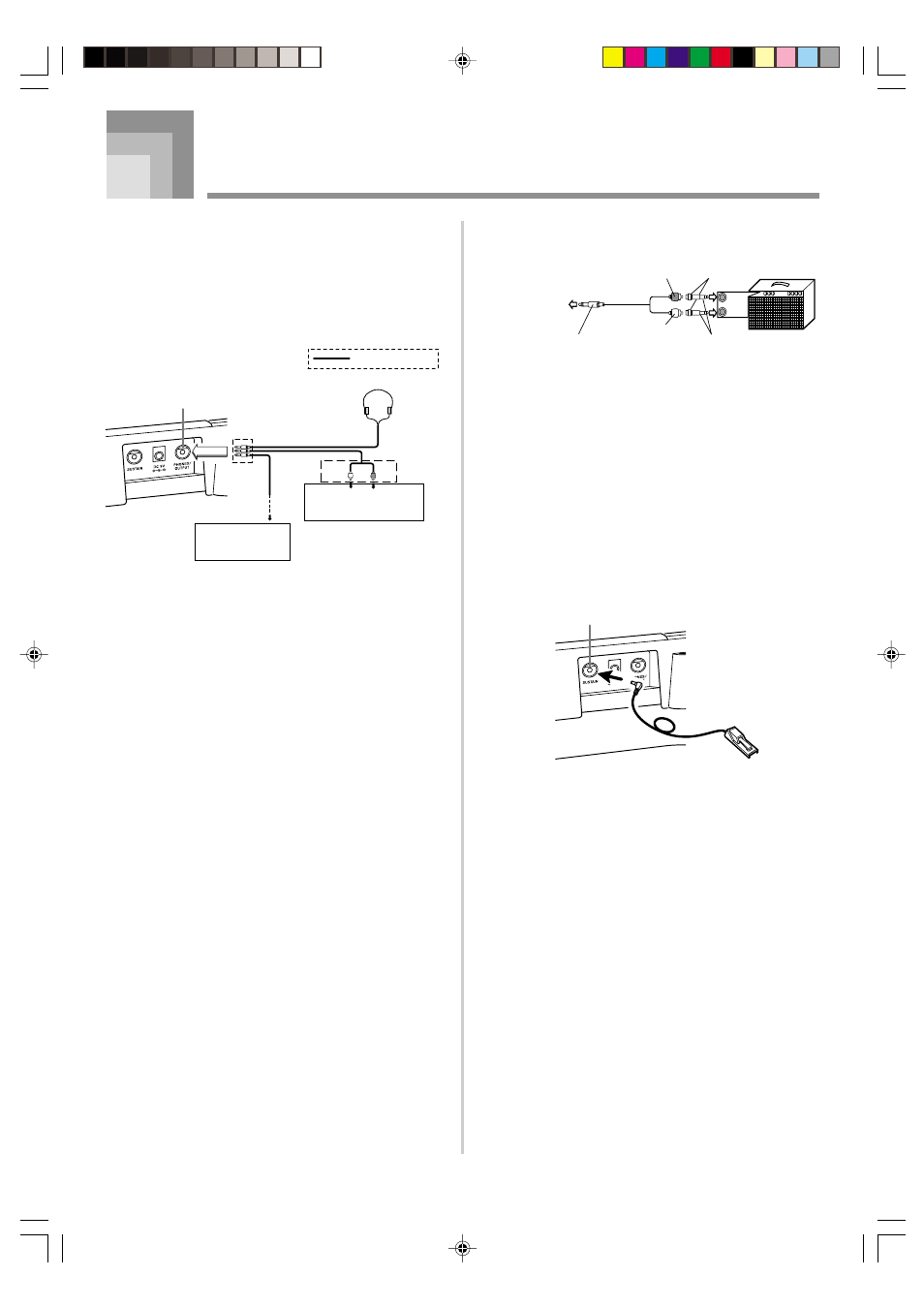

Conexiones
Terminal de auriculares/salida
Antes de conectar auriculares u otro equipo estéreo, asegúrese
primero de disminuir los ajustes de volumen del teclado y
equipo conectado. Luego puede ajustar al nivel deseado una
vez que complete las conexiones.
[Panel trasero]
Enchufe
PIN
Enchufe estándar estéreo
Conexión de audio
Terminal PHONES/OUTPUT
1
Terminal AUX IN o similar
del amplificador de audio.
2
3
Blanco Rojo
Amplificador de
teclado, amplificador
de guitarra, etc.
IZQUIERDA DERECHA
Conexión de auriculares (Figura 1)
Conectando los auriculares corta la salida de los altavoces
incorporados del teclado, de modo que puede tocar aun tarde
durante la noche sin molestar a nadie.
Equipo de audio (Figura 2)
Conecte el teclado a un equipo de audio usando un cable de
conexión disponible comercialmente con un enchufe estándar
en un extremo y dos enchufes PIN en el otro extremo. Tenga
en cuenta que el enchufe estándar que conecta al teclado debe
ser un enchufe estéreo, de otro modo solamente podrá generar
uno solo de los canales estéreo. En esta configuración,
normalmente ajuste el selector de entrada del equipo de audio
al terminal (usualmente marcado AUX IN o similar) en donde
se conecta el cable del teclado. Para los detalles completos
vea la documentación para el usuario que viene con el equipo
de audio.
Amplificador de instrumento musical (Figura 3)
Para conectar el teclado a un amplificador de instrumento
musical, utilice un cable* de conexión disponible
comercialmente.
* Asegúrese de usar un cable de conexión que tenga un
enchufe estéreo estándar en el extremo que conecta al
teclado, y un conector que proporcione una entrada de canal
doble (izquierda y derecha) al amplificador al que está
conectando. Un tipo de conector erróneo en cualquier
extremo puede ocasionar la pérdida de uno de los canales
estéreo.
Cuando se conecta a un amplificador de instrumento musical,
ajuste el volumen del teclado a un nivel relativamente bajo y
realice los ajustes de volumen usando los controles del
amplificador.
INPUT 1
INPUT 2
Toma PIN Enchufe PIN (rojo)
Enchufe PIN (blanco)
Enchufe estándar
estéreo
Amplificador de
teclado o guitarra
Al terminal
auriculares/salida
del teclado
Enchufe
estándar
[Ejemplo de conexión]
Conectando a una computadora u
otro equipo
También puede conectar el teclado a una computadora o
secuenciador. Para los detalles vea la sección “Conectando a
una computadora” en la página S-30.
Terminal de toma de sostenido
Puede conectar un pedal de sostenido opcional (SP-3 o SP-
20) a la toma terminal SUSTAIN para habilitar las capacidades
que se describen a continuación.
Pedal de sostenido
• Con los sonidos de piano, presionando el pedal ocasiona
que las notas se alarguen, muy similarmente al pedal
amortiguador del piano.
• Con los sonidos de órgano, presionando el pedal ocasiona
que las notas continúen sonando hasta que se suelta el
pedal.
Toma de micrófono
Puede conectar un micrófono disponible comercialmente a
la toma de un micrófono, y cantar en conjunto con las notas
ejecutadas sobre el teclado. Para los detalles, vea la parte
titulada “Usando la toma de micrófono” en la página S-16.
Accesorios y opciones
Utilice solamente los accesorios y opciones especificados para
este teclado. El uso de ítemes no autorizados crea el peligro
de incendios, descargas eléctricas y lesiones personales.
Toma terminal SUSTAIN
SP-20
