S-38

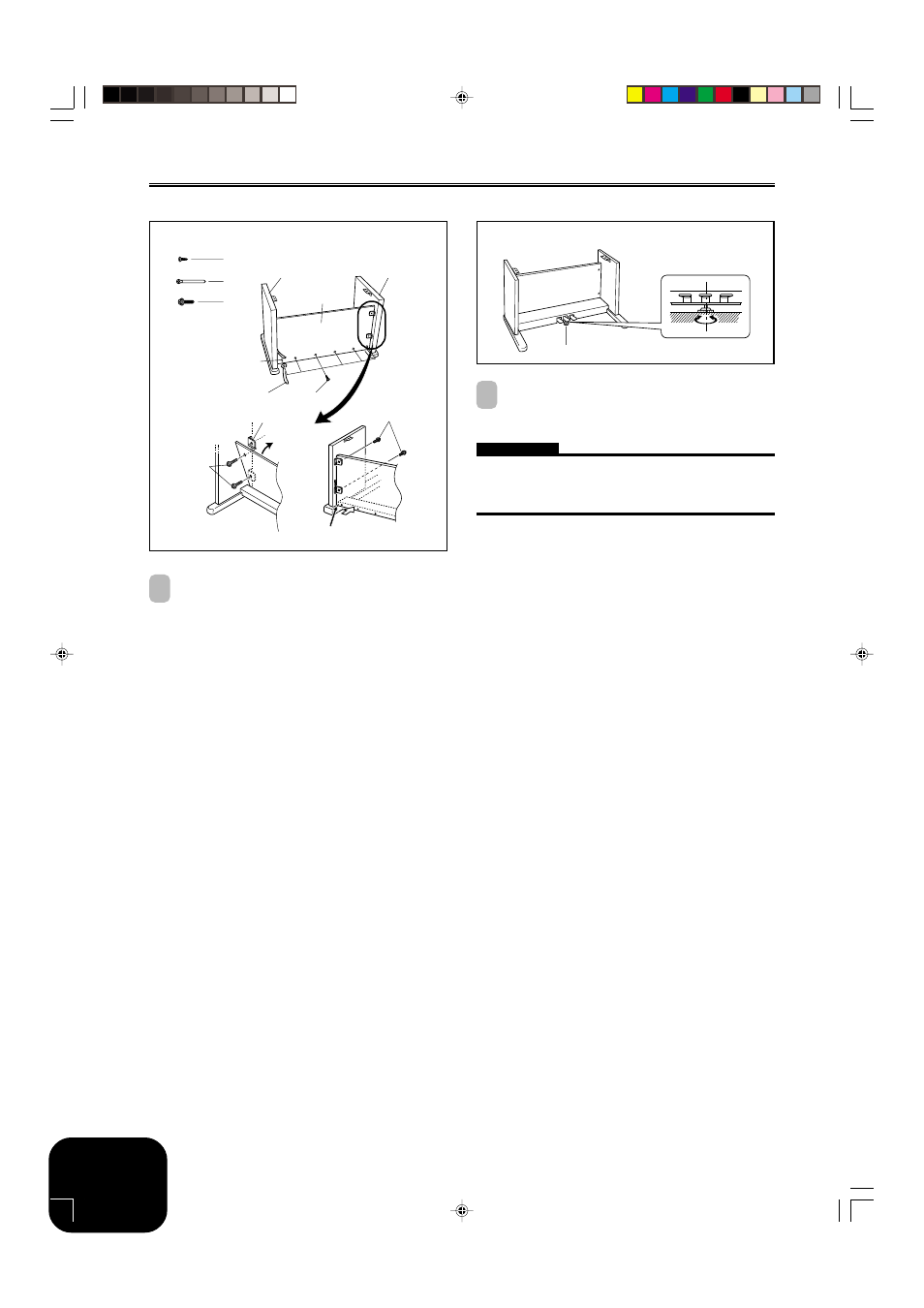

Instrucciones de armado
3 Gire el tornillo de ajuste de altura 7 hasta que soporte
el travesaño D, evitando de que el travesaño se doble
cuando presiona los pedales (Figura 5).
¡IMPORTANTE!
• Asegúrese de girar el tornillo de ajuste 7 y realizar el
procedimiento de ajuste descrito anteriormente, antes de
presionar los pedales. De no lo contrario puede resultar en daños
al travesaño D.
2 Fije el panel trasero C a las ménsulas 4 y travesaño
D. Tenga en cuenta que el panel trasero C debe ser
instalado de manera que se encuentre en el frente de
las ménsulas 4 (Figura 4). Utilice los cuatro tornillos
I, seis tornillos F para asegurar el panel trasero en
posición (Figuras 3 y 4). Tenga en cuenta que también
deberá instalar la segunda abrazadera G en este
momento como se muestra en la ilustración.
• Primero, instale los tornillos I superiores sobre los lados
izquierdo y derecho del panel trasero C. Tenga en cuenta
que debe deslizar la otra abrazadera G en el tornillo F en
el punto 5 antes de atornillar el tornillo F.
• El panel trasero C debe apoyarse sobre el apoyo de los
montantes laterales A y B como se indica en 6 en la
ilustración. Presione el panel trasero C contra el travesaño
D mientras coloca los tornillos I.
5
4
6
F
C
F G
I
I
A B
G
I
Figura 4
(Parte trasera)
7
Figura 5
429A-E-082A
