S-25
Instrucciones de armado
3. Gire el tornillo de ajuste de altura 7 hasta que soporte el
travesaño D, evitando de que el travesaño se doble cuando
presiona los pedales (Figura 5).
¡IMPORTANTE!
• Asegúrese de girar el tornillo de ajuste 7 y realizar el
procedimiento de ajuste descrito anteriormente, antes
de presionar los pedales. De no lo contrario puede
resultar en daños al travesaño D.
2. Fije el panel trasero C a las ménsulas 4 y travesaño D.
Tenga en cuenta que el panel trasero C debe ser instalado
de manera que se encuentre en el frente de las ménsulas 4
(Figura 4). Utilice los dos tornillos I, seis tornillos F para
asegurar el panel trasero en posición (Figuras 3 y 4). Tenga
en cuenta que también deberá instalar la segunda
abrazadera G en este momento como se muestra en la
ilustración.
• Primero, instale los tornillos I superiores sobre los lados
izquierdo y derecho del panel trasero C. Tenga en cuenta
que debe deslizar la otra abrazadera G en el tornillo F
en el punto 5 antes de atornillar el tornillo F.
• El panel trasero C debe apoyarse sobre el apoyo de los
montantes laterales A y B como se indica en 6 en la
ilustración. Presione el panel trasero C contra el
travesaño D mientras coloca los tornillos I.

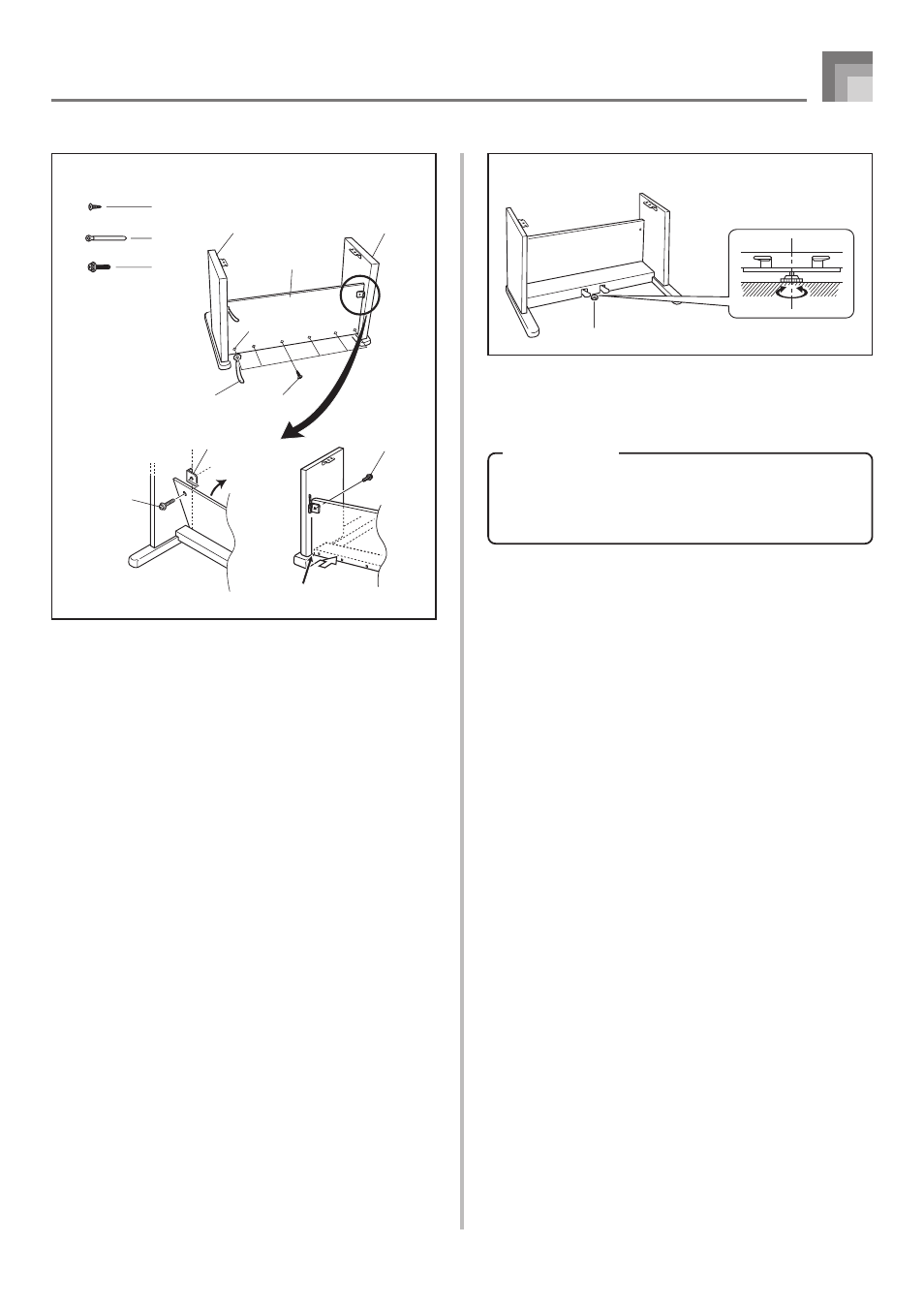

Figura 4
5
4
6
F
C
F G
I
I
A B
G
I
(Parte trasera)
Figura 5
7
420A-E-057A
