Apéndice C: Información de las baterías
batería
12 VCC
(100 AHr)
al inversor
de 12 VCC
(capacidad total
= 200 AHr)
al inversor
de 12 VCC
(capacidad total
= 100 AHr)
al inversor
de 12 VCC
(capacidad total
= 200 AHr)
Cadena en serie
(6 VCC + 6 VCC)
Cadena
(12 VCC a 100 AHr)
protección de
sobrecarga
protección de
sobrecarga
protección de
sobrecarga
Cadena en paralelo
(100 AHr + 100 AHr)
banco de baterías de
V (2 baterías de 12V conectadas en paralelo)
12
banco de baterías de
V (1 cadena de 1 batería de 12V )
12
banco de baterías de
V (1 cadena de 2 baterías de 6V cableadas en serie)
12
batería
12 VCC
(100 AHr)
batería
12 VCC
(100 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
batería
6 VCC
(200 AHr)
al inversor
de 12 VCC
(capacidad total
= 400 AHr)
protección de
sobrecarga
banco de baterías de
V (2 cadenas de 2 baterías de 6V cableadas en serie y conectadas en paralelo)
12
Cadena en serie
(6 VCC + 6 VCC)
Cadena en serie
(6 VCC + 6 VCC)
Cadena en paralelo (200 AHr + 200 AHr)

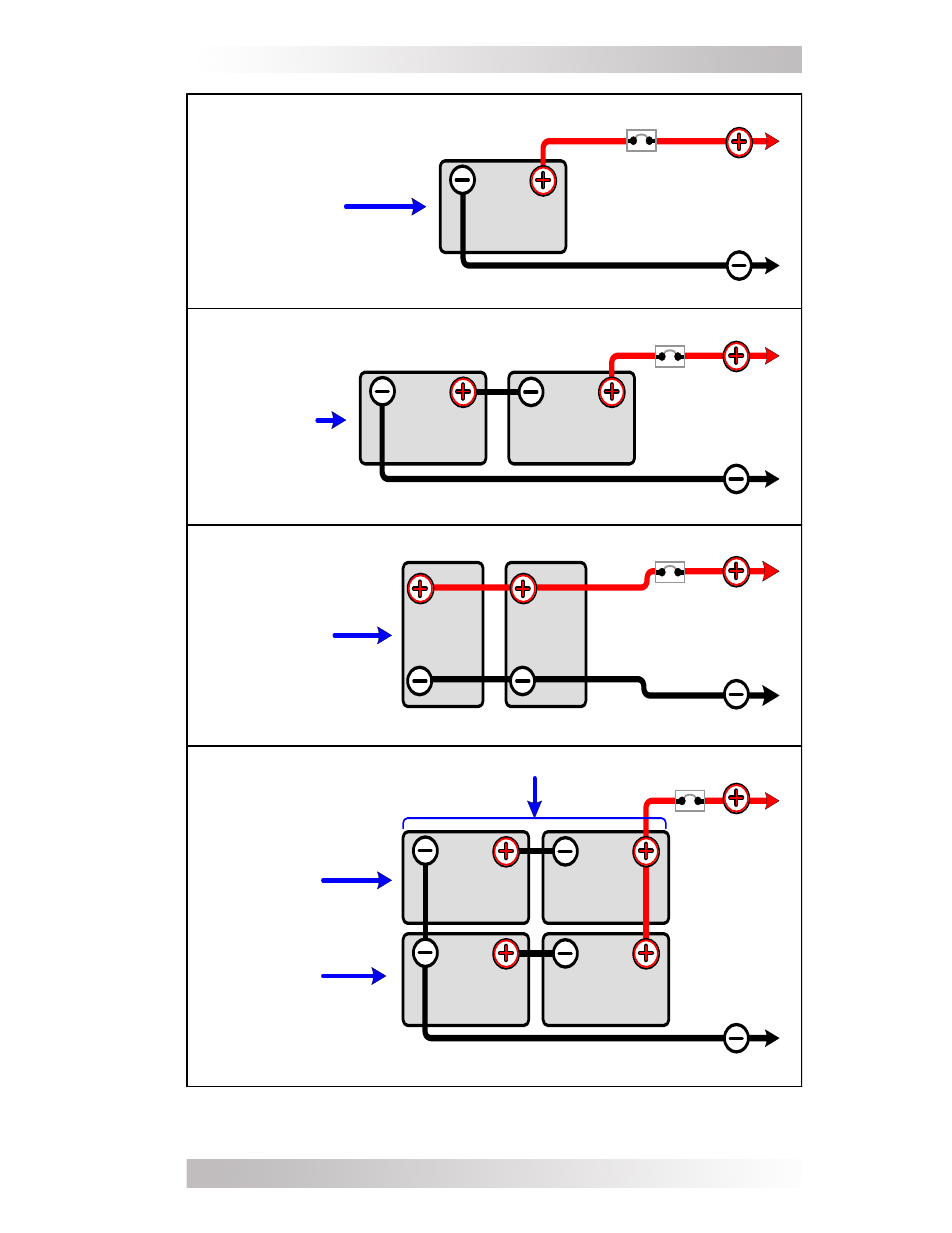

Ilustración C3-4, Ejemplos de cableado del banco de baterías
(12 voltios)
