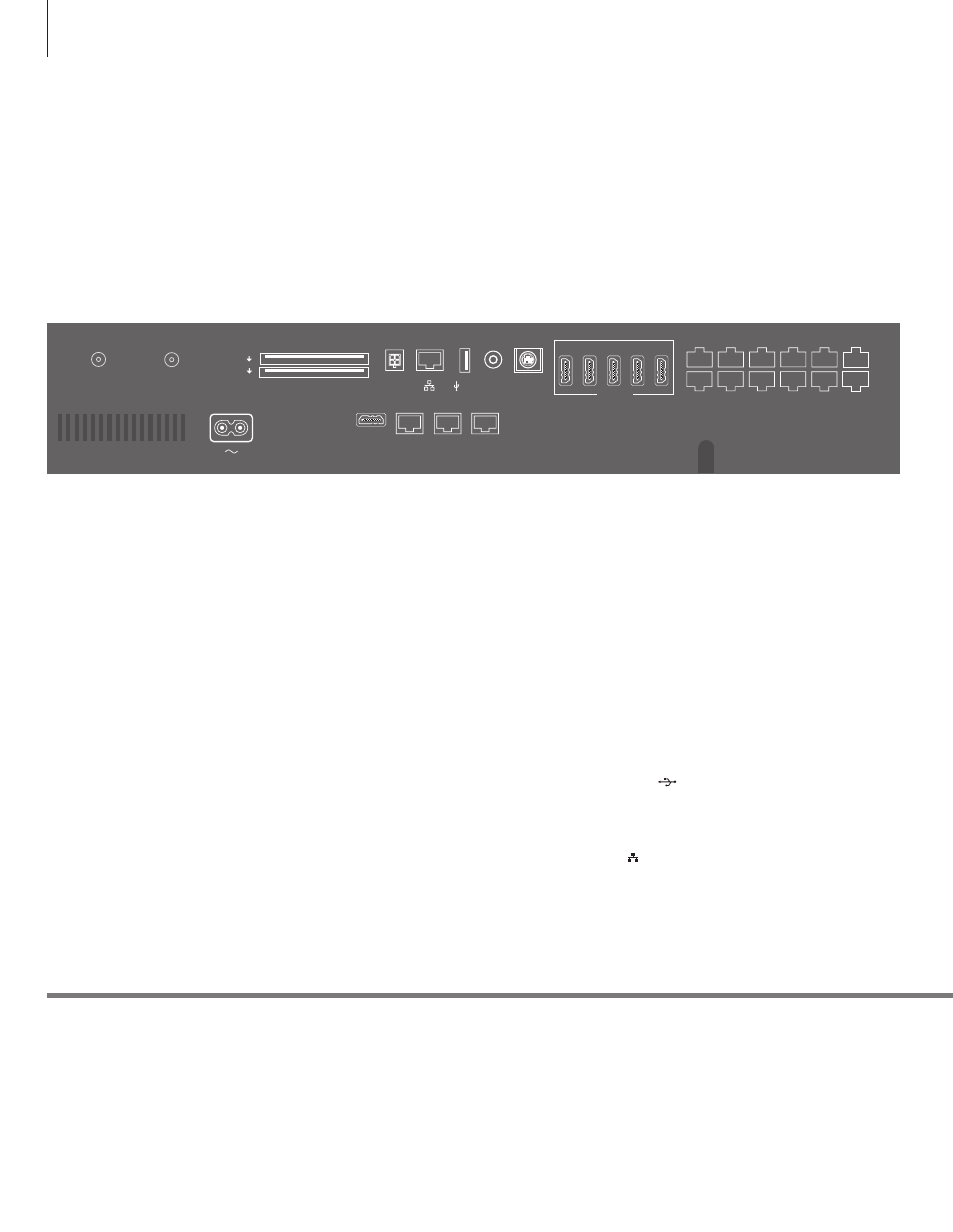

Panel de conexiones
Registre los equipos que conecte al panel de conexiones en el menú
CONFIGURACIÓN LISTA FUENTES.
Información
Conecte la toma ~, situada en el panel de conexiones del sistema, a una toma
de suministro eléctrico. El equipo pasará al modo standby y se encontrará así
listo para su uso.
El enchufe y el cable de alimentación suministrados han sido diseñados
especialmente para este equipo. No cambie el enchufe; si el cable de
alimentación resulta dañado, deberá adquirir otro a través de su distribuidor
de Bang & Olufsen.
~ – Red eléctrica
Esta toma permite conectar el equipo a la red eléctrica.
PL 1–6 (Power Link)
Estas tomas permiten conectar los altavoces externos
pertenecientes a una instalación de sonido envolvente.
Consulte la guía en línea si desea obtener más
información. Dependiendo del televisor, puede
que una de las tomas PL (por ejemplo, la toma PL6)
deba emplearse para la conexión de un altavoz
central integrado en el televisor.
MONITOR CONTROL
Esta toma permite conectar un televisor
Bang & Olufsen.
PUC 1–3 A+B
Estas tomas permiten enviar señales de control IR a
equipos externos de otros fabricantes conectados a
una toma HDMI IN, HDMI OUT o AV IN con objeto
de controlarlos empleando un terminal a distancia
Bang & Olufsen.
CTRL (1–2)
Para uso futuro.
EXT. IR
Esta toma permite conectar un receptor IR externo
secundario.
HDMI IN (1–5)
La interfaz High Definition Multimedia Interface
permite conectar una amplia gama de fuentes de
vídeo (como receptores digitales, reproductores
multimedia, reproductores de Blu-ray o equipos
informáticos).
AV IN
Esta toma permite conectar equipos de vídeo
analógicos.
S/P-DIF IN
Toma de entrada de audio digital (por ejemplo,
para un equipo informático).
USB ( )
Esta toma permite conectar un dispositivo
USB para la exploración de fotografías digitales,
vídeos o archivos de música.
Ethernet* 1
Esta toma permite conectar el equipo a Internet.
También permite llevar a cabo actualizaciones de
software, acceder a la función WebMedia y
descargar tablas PUC.
1 *Asegúrese de que el cable empleado para conectar
el equipo al router no abandone el edificio para
evitar el contacto con líneas de alta tensión.
Cable y enchufe de
alimentación
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6
